Installation und Inbetriebnahme

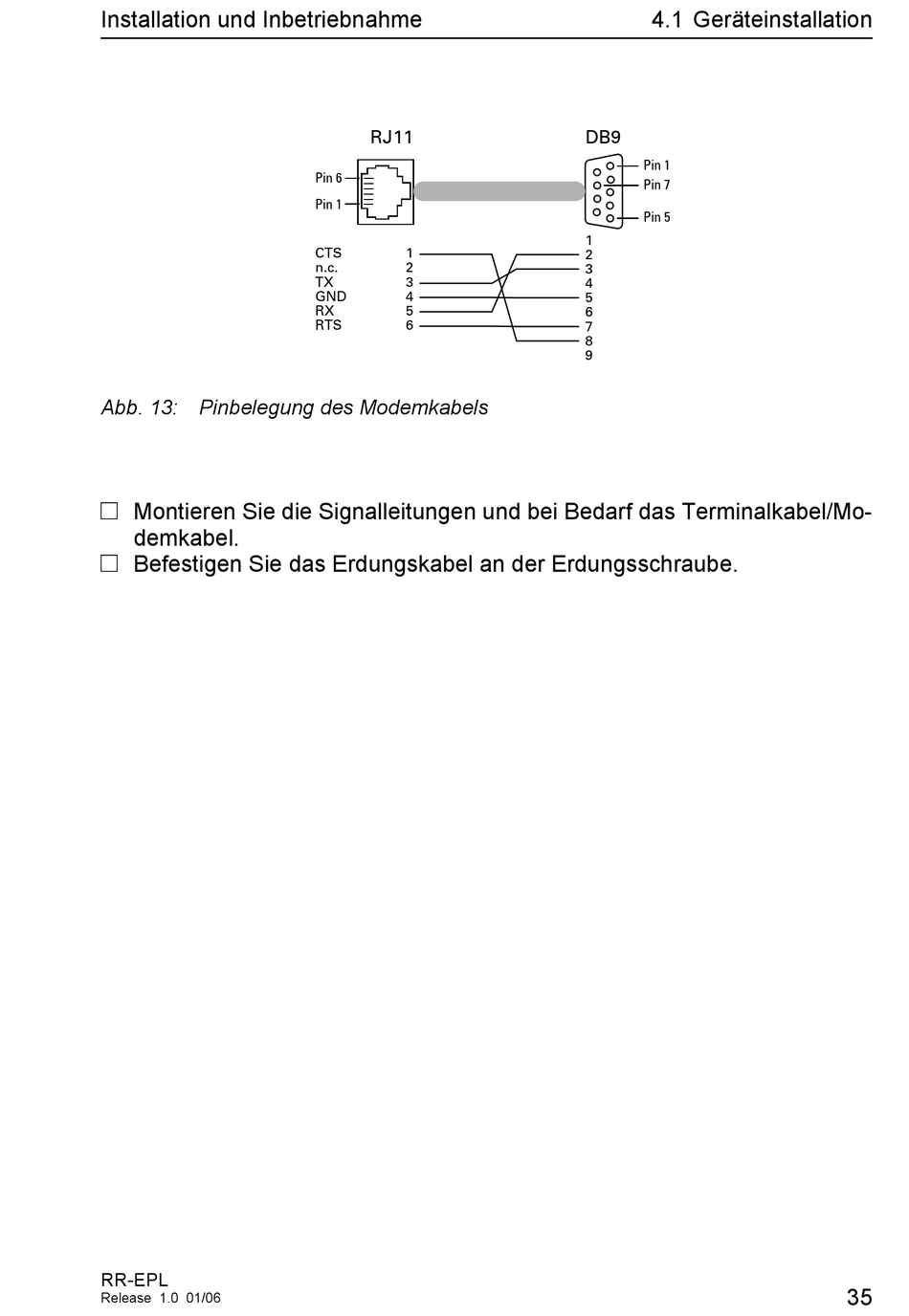

Abb. 13: Pinbelegung des Modemkabels
V Montieren Sie die Signalleitungen und bei Bedarf das Terminalkabel/Mo-
demkabel.
V Befestigen Sie das Erdungskabel an der Erdungsschraube.
RR-EPL
Release 1.0 01/06
RJ11
Pin 6
Pin 1
CTS
1
n.c.
2
TX
3
GND
4
RX
5
RTS
6
4.1 Geräteinstallation
DB9
Pin 1
Pin 7
Pin 5
1
2
3
4
5
6
7
8
9
