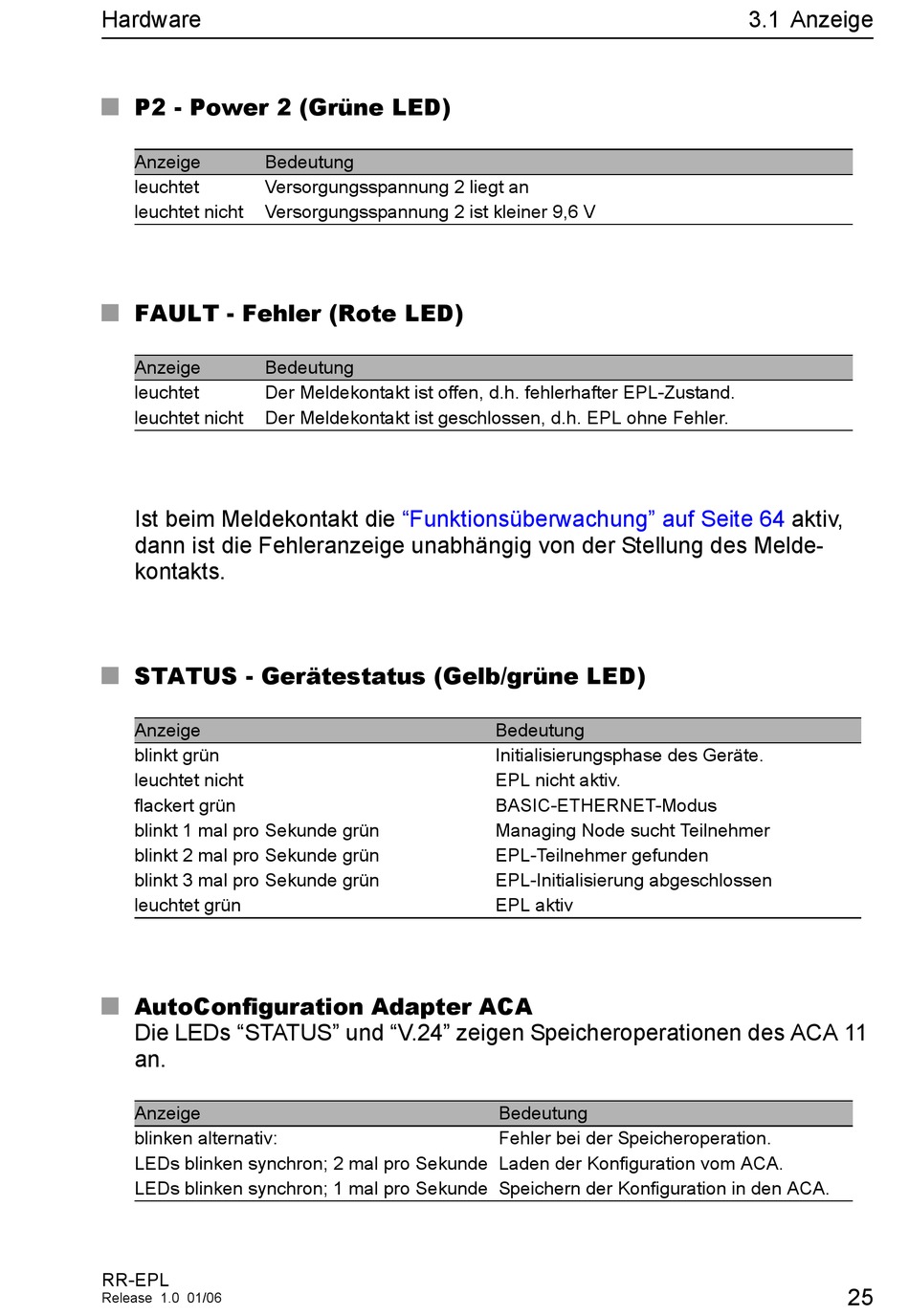

Hardware
P2 - Power 2 (Grüne LED)
U
Anzeige
Bedeutung
leuchtet
Versorgungsspannung 2 liegt an
leuchtet nicht
Versorgungsspannung 2 ist kleiner 9,6 V
FAULT - Fehler (Rote LED)
U
Anzeige
Bedeutung
leuchtet
Der Meldekontakt ist offen, d.h. fehlerhafter EPL-Zustand.
leuchtet nicht
Der Meldekontakt ist geschlossen, d.h. EPL ohne Fehler.
Ist beim Meldekontakt die
dann ist die Fehleranzeige unabhängig von der Stellung des Melde-
kontakts.
STATUS - Gerätestatus (Gelb/grüne LED)
U
Anzeige
blinkt grün
leuchtet nicht
flackert grün
blinkt 1 mal pro Sekunde grün
blinkt 2 mal pro Sekunde grün
blinkt 3 mal pro Sekunde grün
leuchtet grün
AutoConfiguration Adapter ACA
U
Die LEDs "STATUS" und "V.24" zeigen Speicheroperationen des ACA 11
an.
Anzeige
blinken alternativ:
LEDs blinken synchron; 2 mal pro Sekunde Laden der Konfiguration vom ACA.
LEDs blinken synchron; 1 mal pro Sekunde Speichern der Konfiguration in den ACA.
RR-EPL
Release 1.0 01/06
"Funktionsüberwachung" auf Seite 64
Bedeutung
Initialisierungsphase des Geräte.
EPL nicht aktiv.
BASIC-ETHERNET-Modus
Managing Node sucht Teilnehmer
EPL-Teilnehmer gefunden
EPL-Initialisierung abgeschlossen
EPL aktiv
Bedeutung
Fehler bei der Speicheroperation.
3.1 Anzeige
aktiv,
25
