Web-based Management

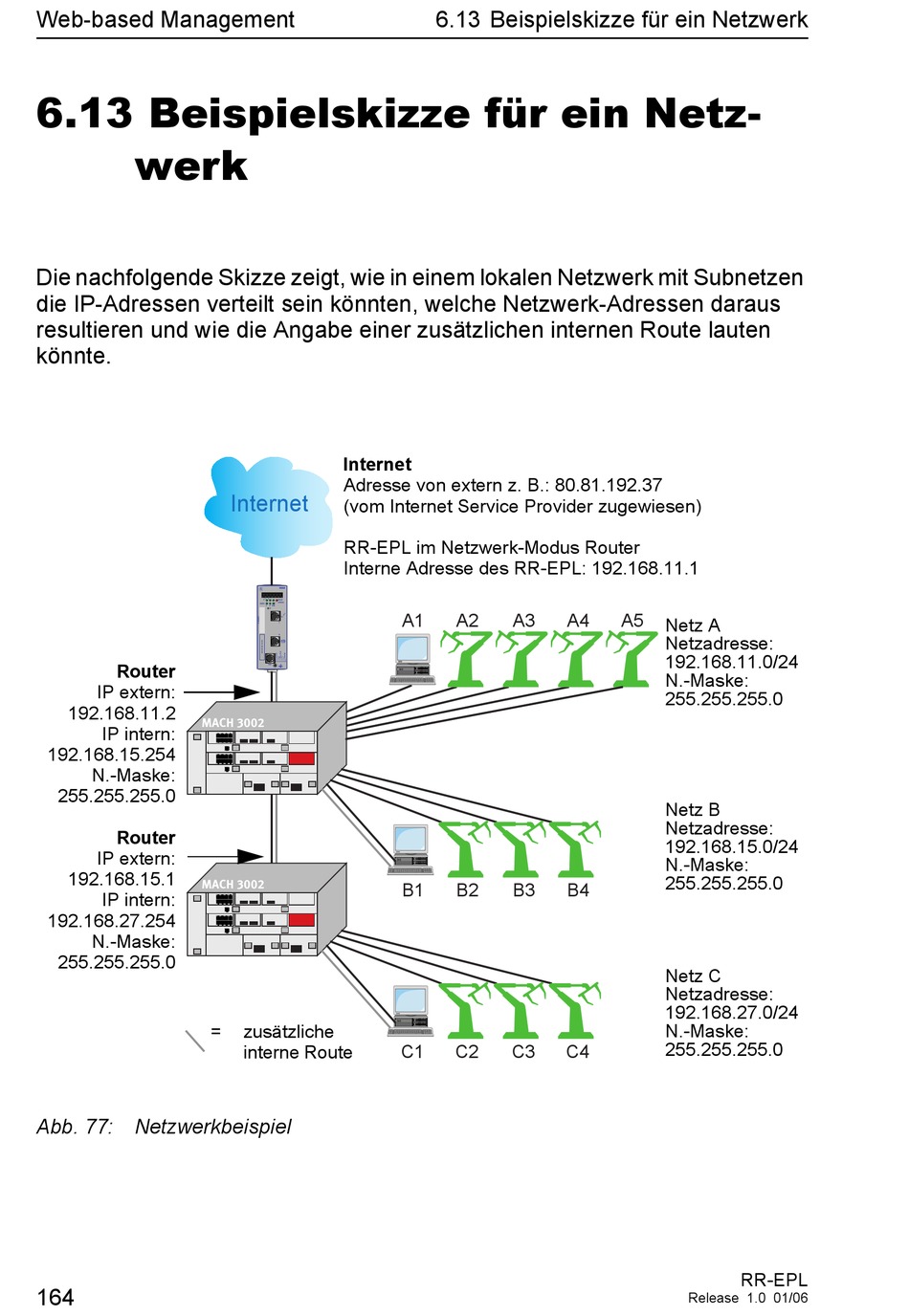

6.13 Beispielskizze für ein Netz-
werk
Die nachfolgende Skizze zeigt, wie in einem lokalen Netzwerk mit Subnetzen
die IP-Adressen verteilt sein könnten, welche Netzwerk-Adressen daraus
resultieren und wie die Angabe einer zusätzlichen internen Route lauten
könnte.
Router
IP extern:
192.168.11.2
MACH 3002
IP intern:
192.168.15.254
N.-Maske:
255.255.255.0
Router
IP extern:
192.168.15.1
MACH 3002
IP intern:
192.168.27.254
N.-Maske:
255.255.255.0
Abb. 77: Netzwerkbeispiel
164
Internet
Adresse von extern z. B.: 80.81.192.37
Internet
(vom Internet Service Provider zugewiesen)
RR-EPL im Netzwerk-Modus Router
Interne Adresse des RR-EPL: 192.168.11.1
x EAGLE
1 2
P FAULT
LS/DA STATUS
1 2 V.24
R
k
1
2
g
V.24
= zusätzliche
interne Route
6.13 Beispielskizze für ein Netzwerk
A1 A2 A3 A4
B1 B2 B3 B4
C1 C2 C3 C4
A5
Netz A
Netzadresse:
192.168.11.0/24
N.-Maske:
255.255.255.0
Netz B
Netzadresse:
192.168.15.0/24
N.-Maske:
255.255.255.0
Netz C
Netzadresse:
192.168.27.0/24
N.-Maske:
255.255.255.0
RR-EPL
Release 1.0 01/06
