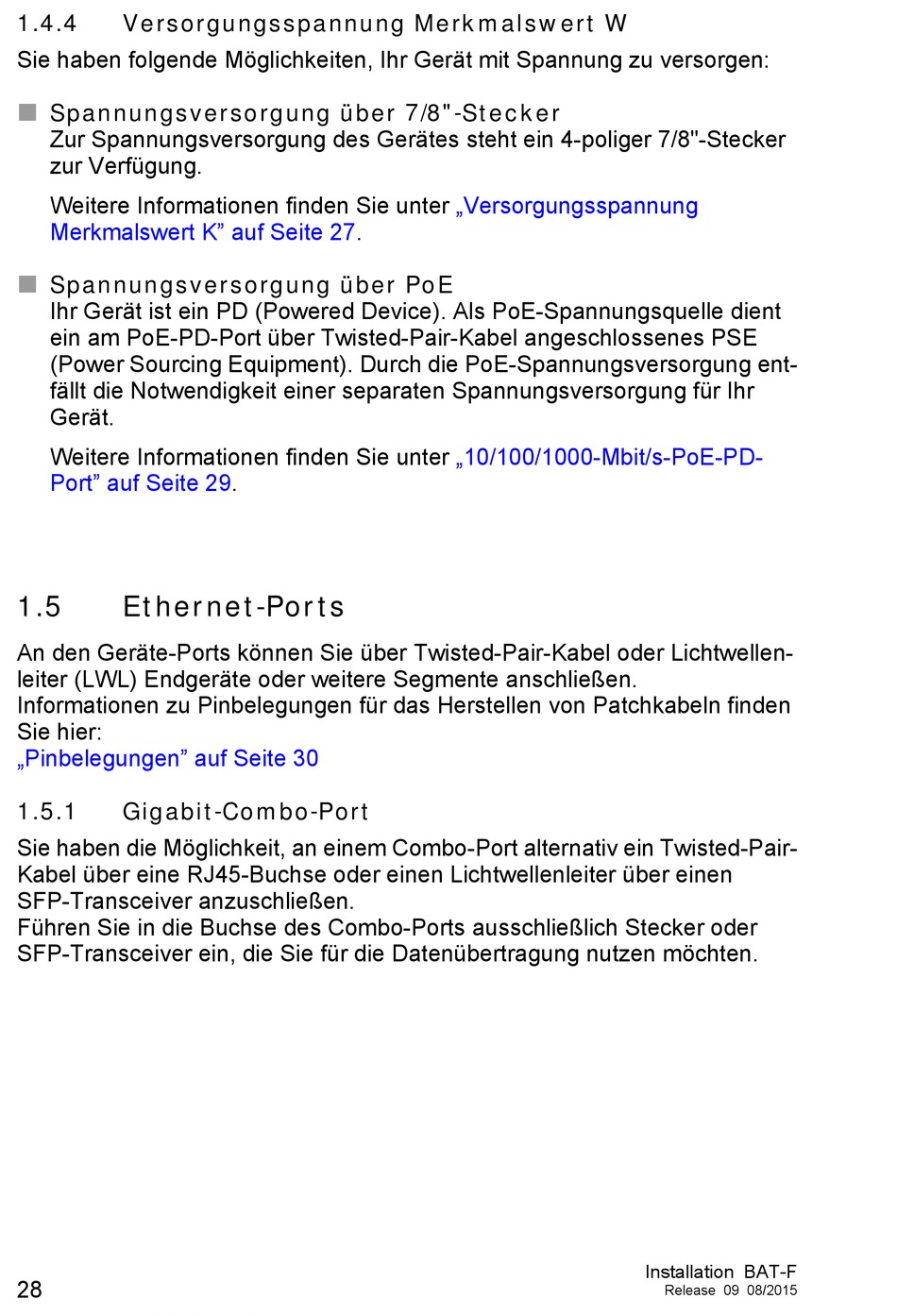

1.4.4

Versorgungsspannung Merkmalswert W

Sie haben folgende Möglichkeiten, Ihr Gerät mit Spannung zu versorgen:
Spannungsversorgung über 7/8"-Stecker

Zur Spannungsversorgung des Gerätes steht ein 4-poliger 7/8"-Stecker
zur Verfügung.
Weitere Informationen finden Sie unter
Merkmalswert K" auf Seite
Spannungsversorgung über PoE

Ihr Gerät ist ein PD (Powered Device). Als PoE-Spannungsquelle dient
ein am PoE-PD-Port über Twisted-Pair-Kabel angeschlossenes PSE
(Power Sourcing Equipment). Durch die PoE-Spannungsversorgung ent-
fällt die Notwendigkeit einer separaten Spannungsversorgung für Ihr
Gerät.
Weitere Informationen finden Sie unter
Port" auf Seite
1.5

Ethernet-Ports

An den Geräte-Ports können Sie über Twisted-Pair-Kabel oder Lichtwellen-
leiter (LWL) Endgeräte oder weitere Segmente anschließen.
Informationen zu Pinbelegungen für das Herstellen von Patchkabeln finden
Sie hier:
„Pinbelegungen" auf Seite 30
1.5.1

Gigabit-Combo-Port

Sie haben die Möglichkeit, an einem Combo-Port alternativ ein Twisted-Pair-
Kabel über eine RJ45-Buchse oder einen Lichtwellenleiter über einen
SFP-Transceiver anzuschließen.
Führen Sie in die Buchse des Combo-Ports ausschließlich Stecker oder
SFP-Transceiver ein, die Sie für die Datenübertragung nutzen möchten.
