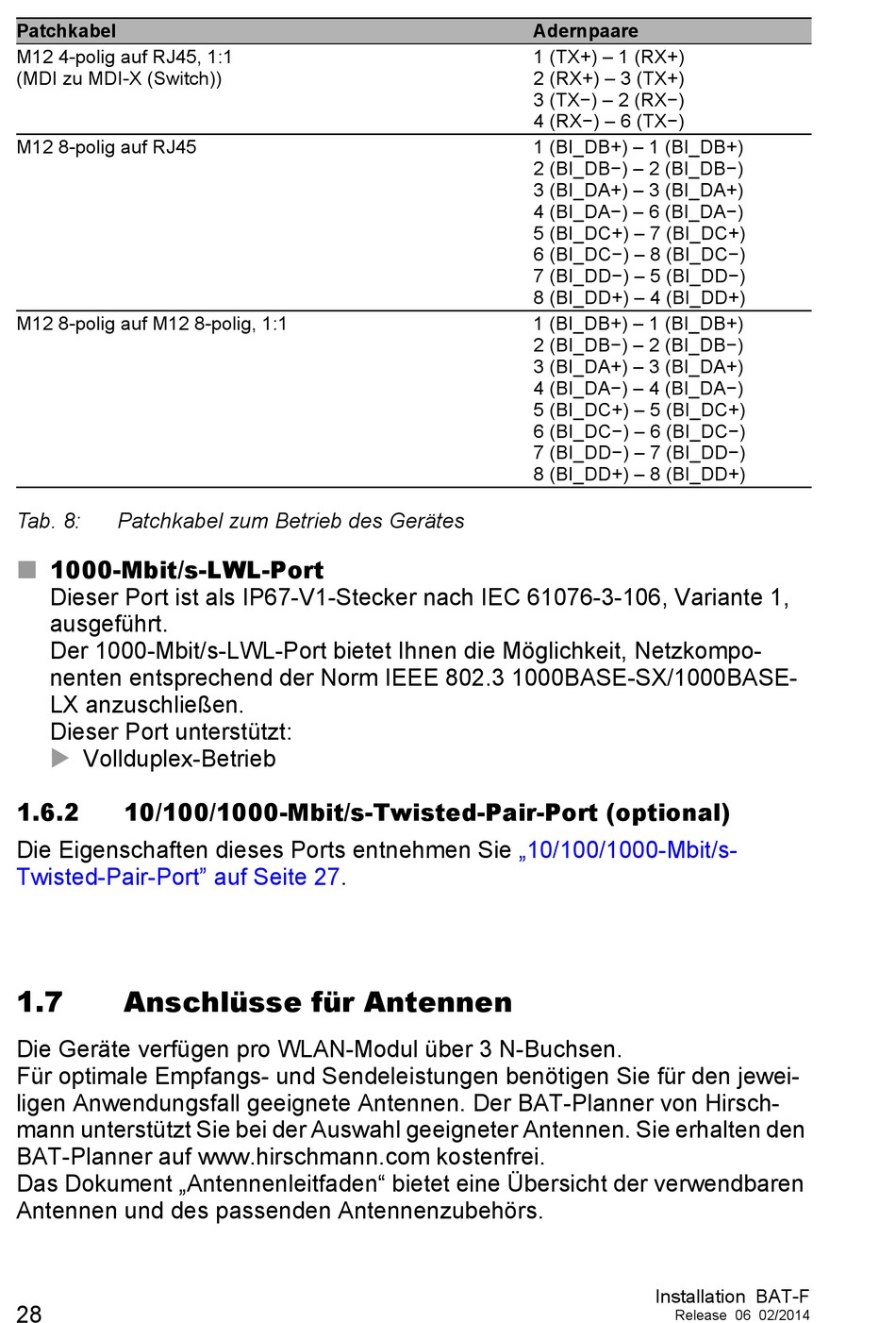

Patchkabel
M12 4-polig auf RJ45, 1:1
(MDI zu MDI-X (Switch))
M12 8-polig auf RJ45
M12 8-polig auf M12 8-polig, 1:1
Tab. 8: Patchkabel zum Betrieb des Gerätes
1000-Mbit/s-LWL-Port

Dieser Port ist als IP67-V1-Stecker nach IEC 61076-3-106, Variante 1,
ausgeführt.
Der 1000-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkompo-
nenten entsprechend der Norm IEEE 802.3 1000BASE-SX/1000BASE-
LX anzuschließen.
Dieser Port unterstützt:
 Vollduplex-Betrieb
1.6.2

10/100/1000-Mbit/s-Twisted-Pair-Port (optional)

Die Eigenschaften dieses Ports entnehmen Sie
Twisted-Pair-Port" auf Seite
1.7 Anschlüsse für Antennen
Die Geräte verfügen pro WLAN-Modul über 3 N-Buchsen.
Für optimale Empfangs- und Sendeleistungen benötigen Sie für den jewei-
ligen Anwendungsfall geeignete Antennen. Der BAT-Planner von Hirsch-
mann unterstützt Sie bei der Auswahl geeigneter Antennen. Sie erhalten den
BAT-Planner auf www.hirschmann.com kostenfrei.
Das Dokument „Antennenleitfaden" bietet eine Übersicht der verwendbaren
Antennen und des passenden Antennenzubehörs.
28
27.
Adernpaare
1 (TX+) – 1 (RX+)
2 (RX+) – 3 (TX+)
3 (TX−) – 2 (RX−)
4 (RX−) – 6 (TX−)
1 (BI_DB+) – 1 (BI_DB+)
2 (BI_DB−) – 2 (BI_DB−)
3 (BI_DA+) – 3 (BI_DA+)
4 (BI_DA−) – 6 (BI_DA−)
5 (BI_DC+) – 7 (BI_DC+)
6 (BI_DC−) – 8 (BI_DC−)
7 (BI_DD−) – 5 (BI_DD−)
8 (BI_DD+) – 4 (BI_DD+)
1 (BI_DB+) – 1 (BI_DB+)
2 (BI_DB−) – 2 (BI_DB−)
3 (BI_DA+) – 3 (BI_DA+)
4 (BI_DA−) – 4 (BI_DA−)
5 (BI_DC+) – 5 (BI_DC+)
6 (BI_DC−) – 6 (BI_DC−)
7 (BI_DD−) – 7 (BI_DD−)
8 (BI_DD+) – 8 (BI_DD+)
„10/100/1000-Mbit/s-
Installation BAT-F
Release 06 02/2014
