Roland OCTA-CAPTURE Bedienungsanleitung Seite 67

Einstellen der Sampling-Frequenz
1. Trennen Sie das Koaxialkabel von beiden OCTA-CAPTURE-Geräten ab .
2. Ziehen Sie die beiden USB-Kabel vom Rechner ab .
3. Stellen Sie bei beiden Geräten die gleiche Sampling-Frequenz ein .

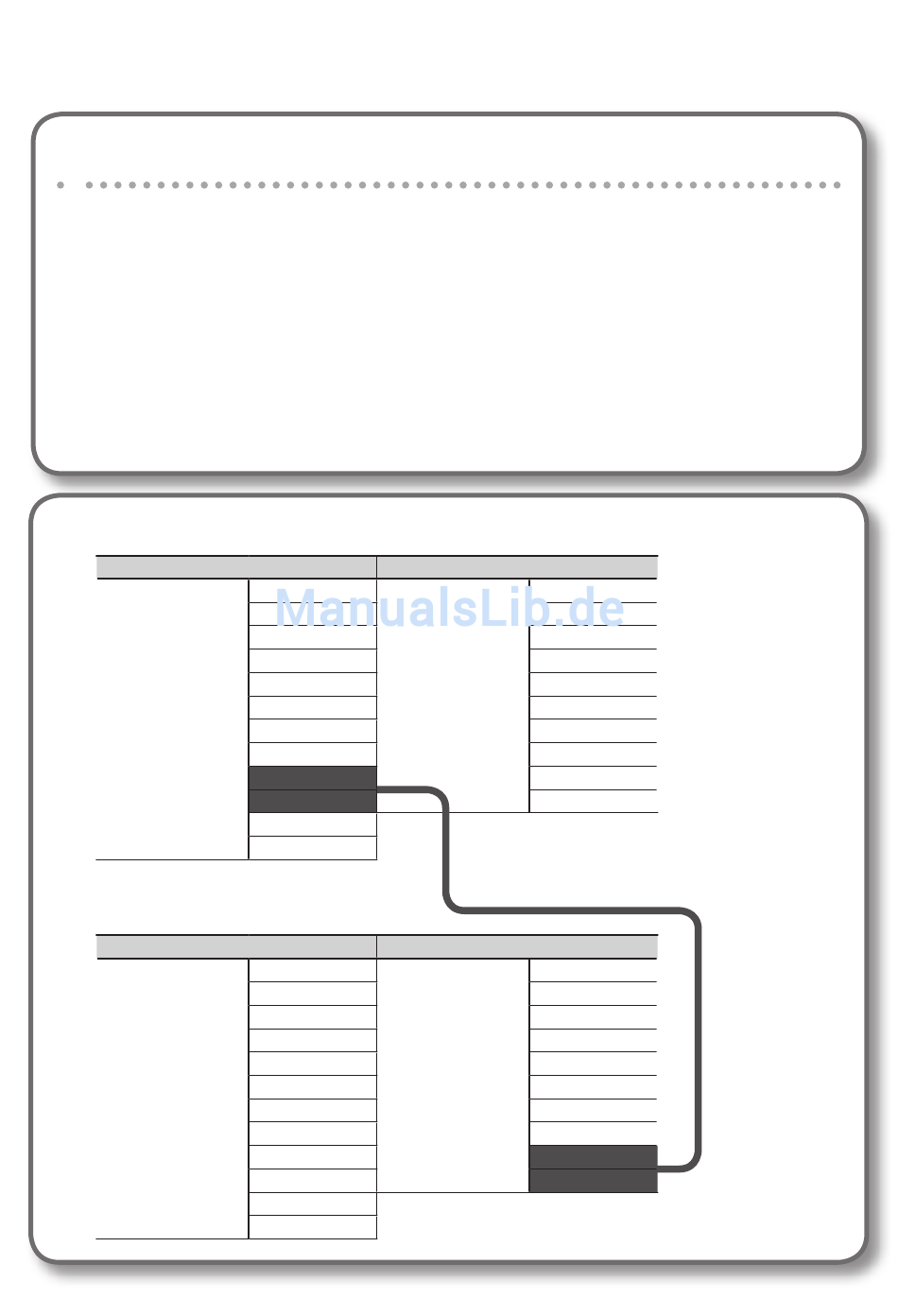

4. Um beide Geräte zu synchronisieren, verbinden Sie die COAXIAL OUT
(9/10)-Buchse des zweiten OCTA-CAPTURE-Gerätes mit der COAXIAL IN
(9/10)-Buchse des ersten OCTA-CAPTURE-Gerätes .
5. Verbinden Sie das zweite OCTA-CAPTURE-Gerät mit dem Rechner .
Input/Output Devices (erstes Gerät)
Input Device
OCTA-CAPTURE
Input/Output Devices (zweites Gerät)
Input Device
OCTA-CAPTURE
EXP
Output Device
IN 1-2
IN 1-2(2)
IN 3-4
IN 3-4(4)
IN 5-6
OCTA-CAPTURE
IN 5-6(6)
IN 7-8
IN 7-8(8)
IN 9-10
IN 9-10(10)
MAIN
MAIN(R)
Output Device
IN 1-2
IN 1-2(2)
IN 3-4
IN 3-4(4)
IN 5-6
OCTA-CAPTURE
EXP
IN 5-6(6)
IN 7-8
IN 7-8(8)
IN 9-10
IN 9-10(10)
MAIN
MAIN(R)
OUT 1-2
OUT 1-2(2)
OUT 3-4
OUT 3-4(4)
OUT 5-6
OUT 5-6(6)
OUT 7-8
OUT 7-8(8)
OUT 9-10
OUT 9-10(10)
Bei Synchronisation von zwei
Geräten
OUT 1-2
OUT 1-2(2)
OUT 3-4
OUT 3-4(4)
OUT 5-6
OUT 5-6(6)
OUT 7-8
OUT 7-8(8)
OUT 9-10
OUT 9-10(10)
67
