13. OUTPUT-Buchsen 1–8 (nominaler Ausgangspegel: 0 dBu)
Über diese symmetrischen Klinkenbuchsen werden analoge Audiosignale ausgegeben.
* Sie können auch unsymmetrische Klinkenkabel verwenden .
14. Main Output-Buchsen
Über diese Buchsen wird das Gesamtsignal ausgegeben. Die Lautstärke wird mit dem [MAIN
OUT]-Regler gesteuert.

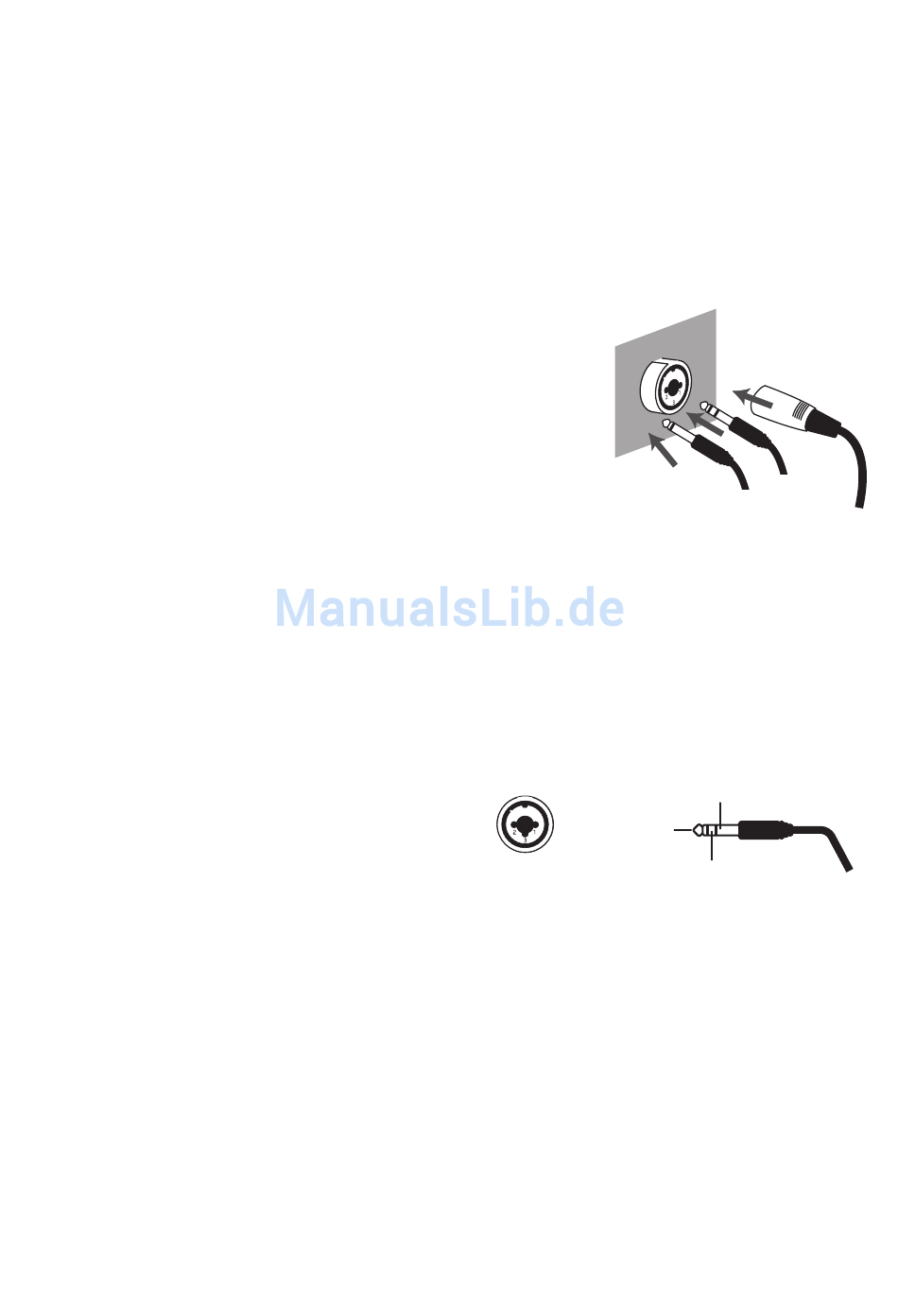

15. Combo Input-Buchsen (INPUT 5–8)
Dieses sind analoge Audioeingänge mit Mikrofon-Vorverstärkern
(Mic Preamps). Sie können entweder XLR- oder Klinkenkabel
verwenden sowie zwischen "symmetrisch" oder "unsymmetrisch"
entscheiden.
XLR:
Klinke:
* Die Eingänge 5–8 sind auf niedrige Impedanz (Lo-Z) fest voreingestellt .
Die XLR Input-Buchsen 7 und 8 besitzen einen hohen Eingangspegel von +16 dBu. Damit haben Sie
genug Reserven für das Aufnehmen von lauten Signalen, z.B. der Bassdrum eines Schlagzeugs.
An die XLR-Buchsen können Sie Mikrofone anschließen, an die Klinkenbuchsen andere Geräte.
Bei Verwendung von XLR-Kabeln steht eine 48 V Phantomspeisung für Kondensator-Mikrofone zur
Verfügung. Sie müssen in diesem Fall die Phantomspeisung aktiv einschalten (S. 36).
* Dieses Gerät besitzt für die symme-
922 edit
trischen Anschlüsse die rechts gezeigte
Pin-Belegung . Stellen Sie sicher,
dass die externen Geräte die gleiche
Pin-Belegung besitzen .
16. USB-Anschluss
Über den USB-Anschluss können Sie das OCTA-CAPTURE mit einem Rechner verbinden.
Bevor Sie das OCTA-CAPTURE das erste Mal mit dem Rechner verbinden, müssen Sie den USB-
Treiber auf dem Rechner installieren (siehe S. 14).
17. MIDI-Anschlüsse
MIDI IN-Anschluss
Über diesen Ansschluss empfängt das OCTA-CAPTURE MIDI-Steuerdaten.
MIDI OUT-Anschluss
Über diesen Ansschluss sendet das OCTA-CAPTURE MIDI-Steuerdaten.
INPUT 5-6
-56–-6 dBu
INPUT 7-8
-50–+0 dBu
INPUT 5-8
-46–+4 dBu
1: GND
2: HOT
HOT (TIP)
3: COLD
Klinke
(symmetrisch)
(unsymmetrisch)
GND (SLEEVE)
COLD (RING)
XLR
Klinke
