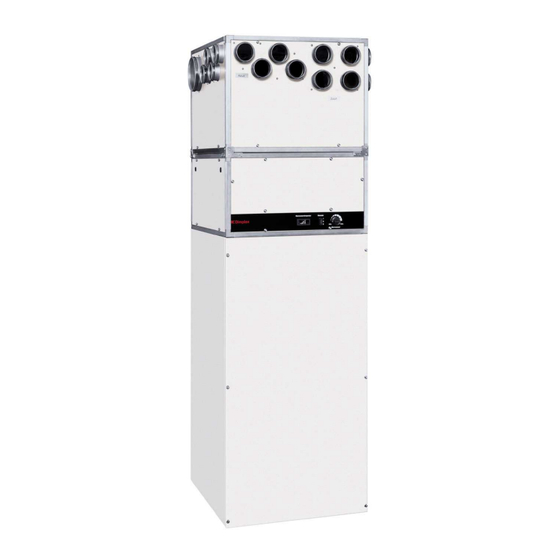

Dimplex Trend Actic C Montage- Und Betriebsanleitung
Kompakt-lüftungswärmepumpe mit brauchwasserbereitung
mit bzw. ohne ankühlfunktion
Vorschau ausblenden
Andere Handbücher für Trend Actic C:
- Montage- und gebrauchsanweisung (28 Seiten)
Verwandte Anleitungen für Dimplex Trend Actic C
Inhaltszusammenfassung für Dimplex Trend Actic C

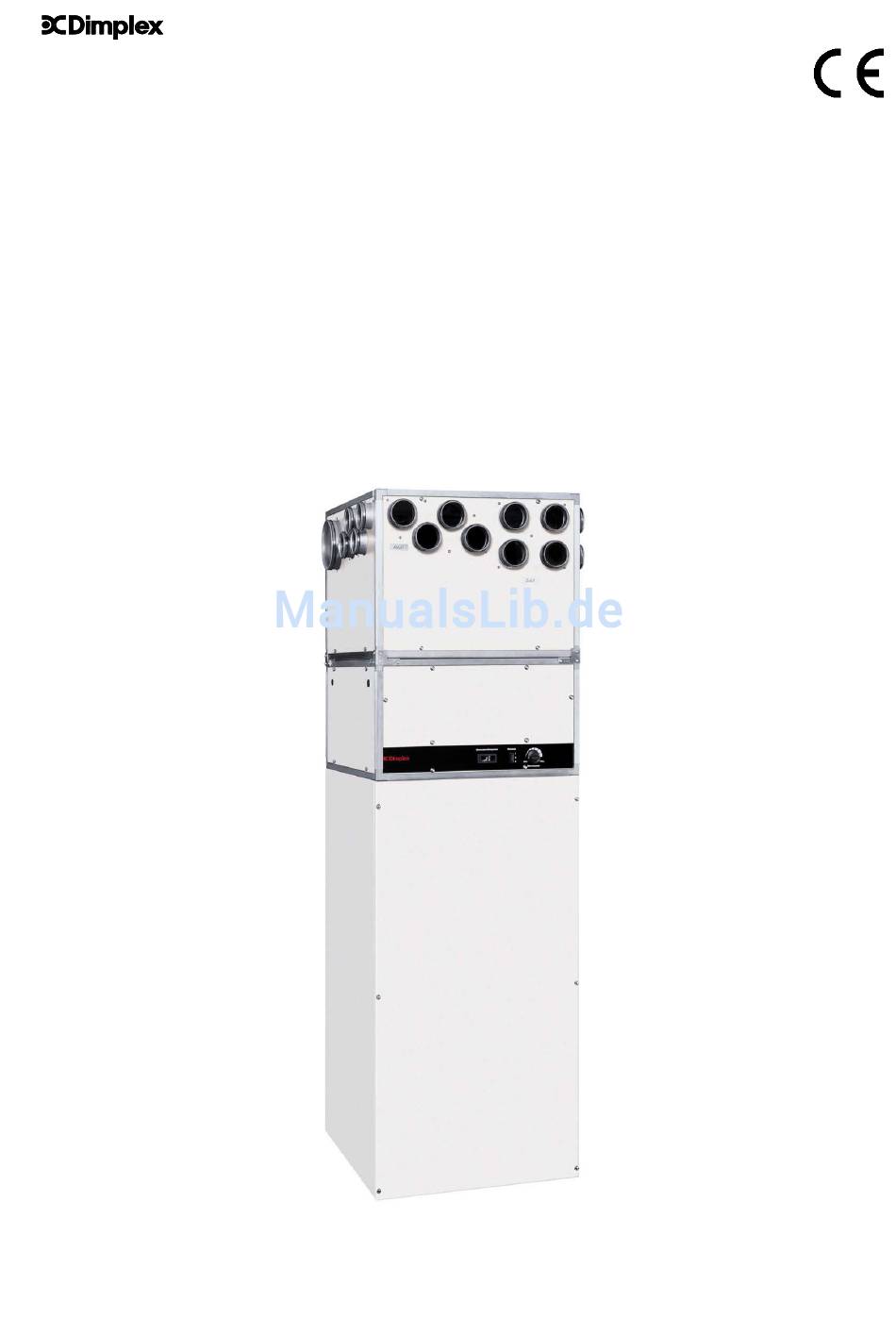

- Seite 1 Montage- und Betriebsanleitung Trend Actic C Trend Activ " "WPM4LWK+ZWT270 / WPM3LW+ZWT270 „Kompakt-Lüftungswärmepumpe mit Brauchwasser- bereitung mit bzw. ohne Ankühlfunktion“ 05/01 451902.66.02...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite VORSCHRIFTEN / SICHERHEITSHINWEISE BESCHREIBUNG Heizstab Kältekreislauf Sicherheitseinrichtungen Regel- und Steuerungseinrichtungen Maßbild FUNKTIONSWEISE Betriebsarten Fernbedienung LAGERUNG / TRANSPORT AUFSTELLUNG MONTAGE Anschluß der Wasserleitungen Anschluß der Zuluft- und Abluftleitungen Anschluß der Kondensatleitung Elektrotechnischer Anschluß INBETRIEBNAHME WARTUNG / INSTANDHALTUNG STÖRUNGEN / FEHLERSUCHE AUSSERBETRIEBNAHME UMWELTRELEVANTE ANFORDERUNGEN ANHANG... -
Seite 3: Vorschriften / Sicherheitshinweise
1. VORSCHRIFTEN / SICHERHEITSHINWEISE • Für Installation und Inbetriebnahme sind die Hinweise in dieser Anleitung zu beachten. • Bei der Konstruktion und Ausführung der Geräte wurden die relevanten EG-Richtlinien eingehalten. (s.a. CE-Konformitätserklärung) ACHTUNG! ARBEITEN AN DER ANLAGE DÜRFEN NUR VON SACHKUNDIGEM PERSONAL (DIN EN 378) AUSGEFÜHRT WERDEN! ES SIND INSBESONDERE NACHFOLGENDE VORSCHRIFTEN ZU BEACHTEN:... -
Seite 4: Beschreibung
2. BESCHREIBUNG Die Systeme Trend Activ und Trend Activ C dienen zur Erwärmung von Brauch- bzw. Trinkwasser (kein Industriewasser) in den angegebenen Temperaturgrenzen. Mit den Systemen ist es weiterhin möglich einströmende Außenluft zu erwärmen oder zu kühlen (nur bei Trend Aktiv C). Die Erzeugung von Warmluft bzw. gekühlter Luft (nur bei Trend Activ C) ist parallel zur Wasserbereitung möglich. -
Seite 5: Sicherheitseinrichtungen
2.3 Sicherheitseinrichtungen Die WPM3/4 sind mit folgenden Sicherheitseinrichtungen ausgerüstet: Hochdruckpressostat (HD) / Niederdruckpressostat (ND) Der Hochdruckpressostat und der Niederdruckpressostat schützen die WPM3/4 vor unzulässig hohem oder unzulässig niedrigem Betriebsdruck im Kältemittelkreislauf. Im Störfall schaltet der entsprechende Pressostat das Gerät ab. Die Wiedereinschaltung der WPM3/4 erfolgt nach selbsttätiger Druckregulierung im Kältemittelkreislauf automatisch. -
Seite 6: Regel- Und Steuerungseinrichtungen
Regel- und Steuerungseinrichtungen Warmwasser-Temperaturregler ( Heizstabbetrieb ) Temperaturregler für Heizstab regelt Warmwassertemperatur Heizstabbetrieb. Er ist im Funktionsteil (obere Geräteeinheit der WPM3/4) integriert. Der dazugehörige Fühler steckt im Tauchrohr des Heizstabes. Der Temperaturregler ist werkseitig auf 65 °C eingestellt. Warmwasser-Temperaturregler ( Wärmepumpenbetrieb ) Die Temperaturkontrolle im Wasserkreislauf und die Regelung, u. -
Seite 7: Funktionsweise
3. FUNKTIONSWEISE Die Systeme Trend Activ und Trend Activ C bestehen aus den Wärmepumpenmodulen WPM3LW oder WPM4LWK in Kombination mit dem Kompakt-Lüftungsgerät ZWT270 und einer zur Steuerung benötigten Fernbedienung. Kompakt-Lüftungsgerät ZWT270 saugt mittels eines Zuluft-Ventilators über einen Außenluftkanal Frischluft (Außenluft) an. In einer dem Lüftungsgerät vorgeschalteten Filterbox wird Außenluft gereinigt anschließend... -
Seite 8: Betriebsarten
3.1 Betriebsarten Nach Ihrer Funktion werden die im folgenden beschriebenen Betriebsarten unterschieden: • Betriebsart Luftheizung -bei Heizbedarf Raumtemperatur - niedriger - als eingestellte Temperatur am Luft- Temperaturregler der Fernbedienung Die im ZWT bereits vorgewärmte Frischluft wird in der WPM3/4 mit der Energie aus der Abluft weiter erwärmt. •... -
Seite 9: Fernbedienung
3.2 Fernbedienung Die Fernbedienung ermöglicht die Steuerung der Betriebsarten, Luft-Temperaturregelung und Anzeige des Anlagenstatus. (siehe Bild 3) Auswahl der Betriebsarten über die Fernbedienung Schalter Luft- Temperaturregler Leuchtdioden Betriebsart Filter 27°C WW = Warmwasser Störung 12°C WP = Wärmepumpe Warmwasserbereitung Bild 3 Bedienelemente an der Fernbedienung (von links nach rechts) Lufttemperaturregler... -
Seite 10: Montage Der Fernbedienung
Achtung: In Abhängigkeit von der Gebäudebauart (Wärmedämmstandard und Dichtheit des Gebäudes) deckt die Lüftungs- anlage den Raumwärmebedarf nur zu einem gewissen Teil. Zur Deckung des Gesamtwärmebedarfs ist eine geeignete Heizungsanlage zu installieren. Die Einstellung der hierfür erforderlichen Raumthermostate ist mit der Einstellung des Luft-Temperaturreglers an der Fernbedienung der Lüftungsanlage zu koordinieren. -
Seite 11: Aufstellung
5. AUFSTELLUNG Aufstellungsort ACHTUNG! • Die Anlage muß in einem frostfreien Raum aufgestellt werden. • Ein Wasserablauf (mit Syphon) muß für die Kondesatabführung vorhanden sein. • Der tragfähige Untergrund (gefüllte Anlage ca. 550 kg) soll eine möglichst vibrationsfreie Fläche sein. •... -
Seite 12: Montage
6. MONTAGE 6.1 Anschluß der Wasserleitungen Die Leitungsnennweiten für die bauseitige Installation sind unter Berücksichtigung des verfügbaren Wasserdruckes und der zu erwartenden Druckverluste im Rohrleitungssystem festzulegen. Die wasserseitige Installation ist entsprechend DIN 1988 auszuführen (siehe Einbindungsschema im Anhang). Die Wasserleitungen können in fester oder flexibler Bauart ausgeführt werden. Kalt- und Warmwasseranschluß z.B. -
Seite 13: Inbetriebnahme
7. INBETRIEBNAHME Achtung! Die Anlage darf nur im mit Wasser befüllten Zustand betrieben werden! Wasserkreislauf • Warm-Wasserkreislauf über externen Anschluß befüllen. • Warmwasserkreislauf entlüften (Warmwasserhähne an den obersten Entnahmestellen öffnen, bis kein Luftaustritt mehr festzustellen ist). • Gesamten Warm-Wasserkreislauf auf Dichtheit prüfen •... -
Seite 14: Störungen / Fehlersuche
Korrosionsschutzanode Die im Warmwasserspeicher eingebaute Korrossionsschutzanode ist 2 Jahre nach der Inbetriebnahme zu überprüfen und, falls erforderlich, zu erneuern. (hierfür muß die Gerätevorderwand entfernt werden) Die Elektrische Überprüfung erfolgt mittels Strommeßgerät, ohne das Wasser im Speicher abzulassen. Vorgehensweise: • PE-Leitung von Steckzunge der Schutzanode abziehen. •... -
Seite 15: Anhang
12.1 Kältekreislauf WPM3LW Abluft Ø12/10 PA-CO-L PA-CO-H Ø10 Zuluft Ø10 Ø10 Ø10 Ø10 Legende 1 Verdichter 8 ND-Pressostat 2 Rückschlagventil 9 HD-Pressostat 3 Magnetventil 10 Economizer 4 Verflüssiger 11 Schraderventil 5 Filtertrockner 6 Expansionsventil 7 Verdampfer Isolation... -
Seite 16: Einbindungsschema
Kältekreislauf WPM4LWK Abluft PA-CO-L PA-CO-H Zuluft Legende 1 Verdichter 8 Expansionsventil 1 2 Verdampfer Vierwegeventil 3 Expansionsventil 2 10 HD-Pressostat 4 Filtertrockner 11 ND-Pressostat 5 Magnetventil 12 Schraderventil 6 Rückschlagventil 7 Verflüssiger Isolation 12.2 Einbindungsschema WPM3LW / WPM4LWK... - Seite 17 Καλ τωασσε ρ Ω αρ µ ωασσε ρ Ω ρ µ ε ταυσχηε ρ − ς ορ λ αυφ Ζιρ κυλ ατιον (ωε νν ε ρ φ ορ δε ρ λ ιχη) Ω ρ µ ε ταυσχηε ρ − Ρ...
-
Seite 18: Stromlaufplan
12.3 Stromlaufplan ZWT270 Zusatz- heizung Filter- 6,3 A Spg.-versorgung verschmutzung Fernbedienung Steuerung Elektros T< Legende Thermostatschalter Heizung Heizelement Schmelzsicherung Netzteil Ventilatoren Steu. El. Luftnacherwärmer Zuluftventilator Abluftventilator Klemmen Fernbedienung Klemmen Wärmepumpe Klemmen Zuluftfilter Klemmen Steu. El. Luftnacherw. Steckverbindung WP 451902.66.02... - Seite 19 Stromlaufplan WPM3LW Verdichter Heizstab 24,5 bar Spannungs- P> 2,5 A versorgung Filter LOGO! +27°C - 58°C 1,2 bar B1 T> B2 P< Ein I Heizen Abluft Störung Legende (+30 - +85°C ) +65°C Regelthermostat WW ND- Pressostat Sicherheitsthermostat Heizstab T> Heizstab Bereitung Schmelzsicherung 2,5A...
- Seite 20 Stromlaufplan WPM4LWK Verdichter Heizstab 24,5 bar Spannungs- P> 2,5 A versorgung Filter LOGO! +27°C - 58°C 1,2 bar T> P< Ein I Heizen Kühlen Abluft Störung (+30 - +85°C ) +65°C T> Bereitung +99°C "a" Legende Regelthermostat WW ND- Pressostat Sicherheitsthermostat Heizstab Heizstab Schmelzsicherung 2,5A...
-
Seite 21: Anschlußplan
12.4 Anschlußplan WPM3L / WPM4LWK Steuerung elektrisches Luftnacherwärmungsgerät Zentralgerät (Lüftungsgerät) Systemverbindungsleitung Zuluftfilter gemeinsame Einspeisung : Verbindung durch beiliegende Brücken herstellen Spannungsversorgung ~ 230 V / 50 Hz Einspeisung : gemäß VDE undTAB des zuständigen EVU getrennte Einspeisung Heizstab ~ 230 V / 50 Hz Fernbedienung Leitung 10-adrig Wärmepumpenmodul... -
Seite 22: Technische Daten
12.5 Technische Daten Trend Aktiv / Trend Activ C Luftdurchsatz (Ventilatoren extern) (m³/h) 260 je Seite ( voreingestellt Speicher-Nenninhalt ( L ) Behälterwerkstoff Stahl (spezialemailliert) Betriebsdruck max. (bar) Nennspannung (V) / Frequenz (Hz) / Absicherung (A) 230 / 50 / 16 Bemessungsleistungsaufnahme gesamt 2980 davon : - Nennaufnahme Lüftung... -
Seite 23: Garantieurkunde
Im Kundendienstfalle wird unser Vertragskundendienst vor Ort informiert, der für eine schnelle Abhilfe des Problems sorgt. Den für Ihre Region zuständigen Vertragskundendienst erfahren Sie über die zentrale Servicehotline des Geschäftsbereiches Dimplex der KKW Kulmbacher Klimageräte-Werk GmbH. KKW Kulmbacher Klimageräte-Werk GmbH Geschäftsbereich Dimplex...
