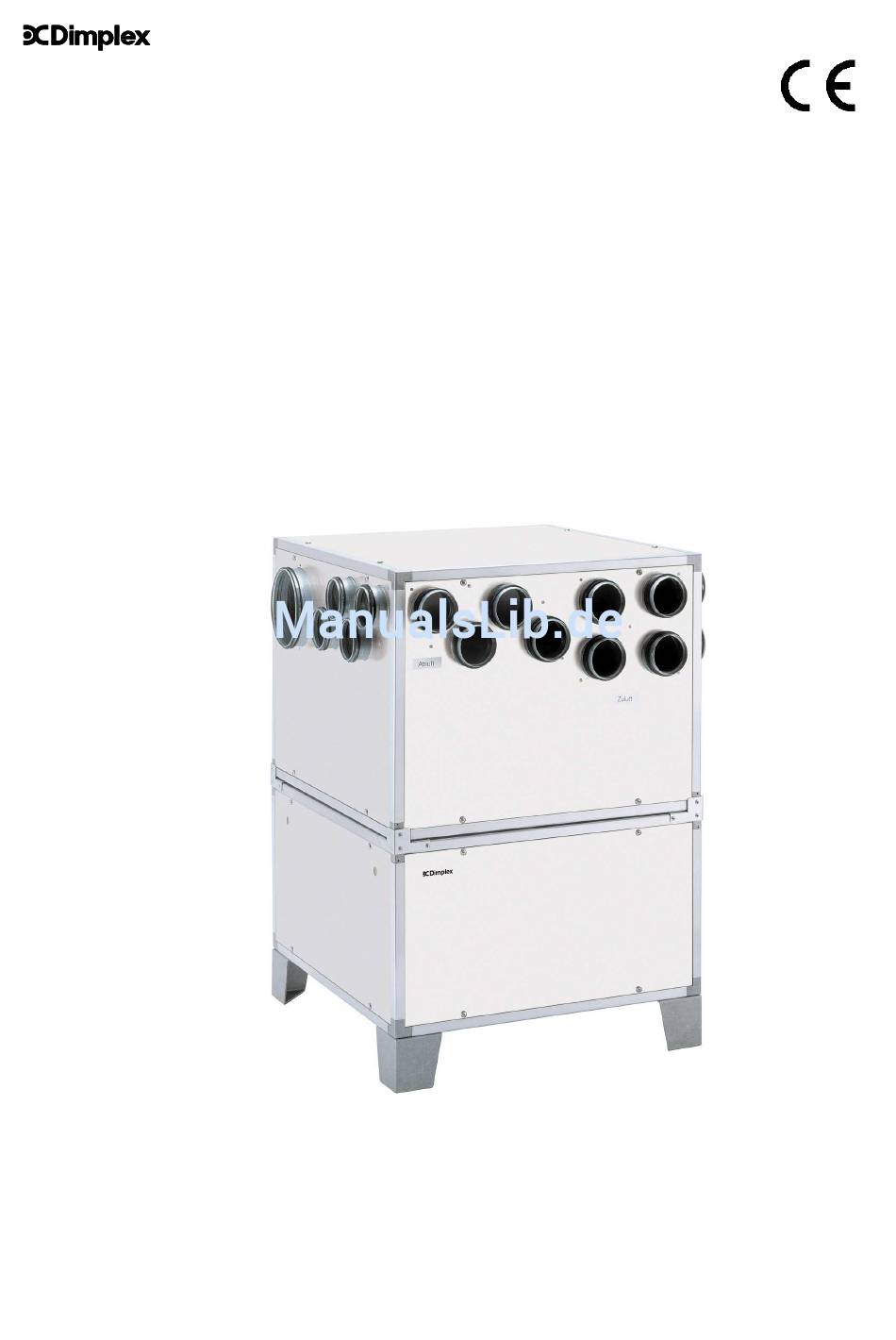

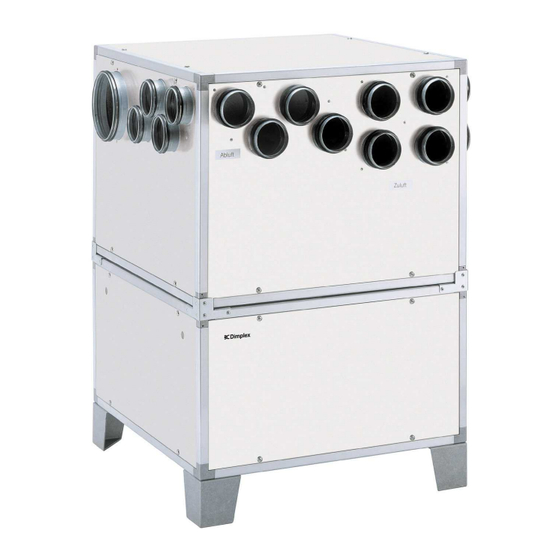

- Seite 1 Montage- und Betriebsanleitung Klassik Activ C / Klassik Activ „WPM2LK+ZWT270 / WPM1L+ZWT270“ Kompakt-Lüftungswärmepumpe mit bzw. ohne Ankühlfunktion 451902.66.04 03/01...
-
Seite 2: Inhaltsverzeichnis
Geräte WPM1L und WPM2LWK WPM1L Kompakt-Lüftungswärmepumpe (Wärmepumpenmodul) WPM2LK Kompakt-Lüftungswärmepumpe mit Ankühlfunktion (Wärmepumpenmodul) ZWT270 zentrales Be- und Entlüftungsgerät mit Wärmerückgewinnung (Lüftungsgerät) Klassik Activ Funktionseinheit (System) bestehend aus WPM1L + ZWT Klassik Activ C - Funktionseinheit (System) bestehend aus WPM2LK + ZWT... -
Seite 3: Vorschriften / Sicherheitshinweise
1. VORSCHRIFTEN / SICHERHEITSHINWEISE • Für Installation und Inbetriebnahme sind die Hinweise in dieser Anleitung zu beachten. • Bei der Konstruktion und Ausführung der Geräte wurden alle entsprechenden EG- Richtlinien eingehalten. (s.a. CE-Konformitätserklärung) ACHTUNG! ARBEITEN AN DER ANLAGE DÜRFEN NUR VON SACHKUNDIGEM PERSONAL (DIN EN 378) AUSGEFÜHRT WERDEN! ES SIND INSBESONDERE NACHFOLGENDE VORSCHRIFTEN UNBEDINGT ZU BEACHTEN:... -
Seite 4: Kältekreislauf
Die Systeme Klassik Activ und Klassik Activ C dienen zur Erwärmung oder Kühlung (nur bei ..Activ C) von einströmender Außenluft in den angegebenen Temperaturgrenzen. Es kann entweder die Luftheizung oder die Luftankühlfunktion (nur bei Klassic Activ C) aktiviert werden. Die Systeme nutzen mit Hilfe der Wärmepumpe, die Wärme der Abluft für die Erwärmung der Zuluft. Durch die Umkehrbarkeit des Kältekreislaufes (nur bei Activ C) kann das Gerät auch zur Ankühlung der einströmenden... -
Seite 5: Funktionsweise
3. FUNKTIONSWEISE Die Systeme Klassik Activ und Klassic Activ C bestehen aus den Wärmepumpenmodulen WPM1L oder WPM2LK in Kombination mit dem Kompaktlüftungsgerät ZWT270 und einer zur Steuerung benötigten Fernbedienung. In dem ZWT270 sind die Baugruppen Ventilatoren und Kreuzstromwärmetauscher unter- und zueinander hermetisch getrennt angeordnet. -
Seite 6: Betriebsart Luftheizung
• Betriebsart Luftankühlung - bei Kühlbedarf (nur bei Klassik Activ C) Raumtemperatur - höher - als eingestellte Temperatur am Luft- Temperaturregler Fernbedienung. Die eintretende Außenluft wird mit Hilfe des Kältekreislaufes gekühlt. Die Schutzschaltung des Wärmepumpenmoduls bewirkt eine Mindeststandzeit des Verdichters bedeutet, daß... -
Seite 7: Fernbedienung
Informationen Gelb (Filter) Verschmutzung von Zuluftfilter (Störung) Störung WPM1/2, Hochdruck/Niederdruck Grün (WW-Bereitung): bei Klassik Activ / Klassik Activ C ohne Bedeutung, d. h. LED ist außer Funktion Schalter Ein / Aus Stellung 0 Lüftung / Wärmepumpe aus Stellung I Lüftung ein / Wärmepumpe in Betriebsbereitschaft Schalter Betriebsart Lüftung und Wärmepumpe:... -
Seite 8: Transport Mit Gabelstapler
Wärmepumpenmodul und Lüftungsgerät sind einzeln verpackt und einzeln zu transportieren. Grundsätzlich ist die WPM1/2 verpackt und stehend zu lagern bzw. zu transportieren. Für kurze Wege ist eine Schräglage bis 45° bei vorsichtigem Transport erlaubt. Die Dichtmatte auf dem Gerätedeckel ist während des Transports, der Montage und der Lagerung vor Verschmutzung und jeglicher mechanischer Beschädigung zu schützen. -
Seite 9: Montage
6. MONTAGE 6.1 Montage der Zu- und Abluftleitungen Bei der Montage ist darauf zu achten, daß die Lüftungsleitungen entsprechend befestigt werden, um ein Abknicken (Querschnittsverlust) zu verhindern. Die Befestigung der Lüftungsleitungen erfolgt mittels Lochband an der Wand oder der Decke und mittels Nylon-Spannbändern an den Anschlußstutzen. Die Anschlußstutzen am ZWT270 sind mit Aufklebern beschriftet, die die entsprechende Luftart (Abluft/Zuluft/Fortluft/Außenluftluft) beschreiben. -
Seite 10: Störungen / Fehlersuche
Die Systemkomponenten sind grundsätzlich wartungsfrei und brauchen im Regelfall nicht geöffnet zu werden. • Wartungsarbeiten beschränken sich Kontrolle Austausch Luftfilter. Verschmutzung Zuluftfilters wird mittels Kontrolleuchte Fernbedienung angezeigt. Eine Kontrolle der Abluftfilter wird alle 8 Wochen empfohlen. (Zeitraum abhängig vom Staubanfall im betroffenen Raum) 9. - Seite 11 12.1 Kältekreislauf WPM1L PA-CO-H PA-CO-L Legende 1 Verdichter Isolation 2 Verflüssiger 3 Filtertrockner 4 Expansionsventil 5 Verdampfer 6 HD-Pressostat 7 ND-Pressostat 8 Rückschlagventil...
- Seite 12 Kältekreislauf WPM2LK PA-CO-H PA-CO-L Legende 1 Verdichter Isolation 2 4-Wege-Umschaltventil 3 Verflüssiger 4 Filtertrockner 5 Expansionsventil 6 Verdampfer 7 ND-Pressostat 8 HD-Pressostat 9 Rückschlagventil...
- Seite 13 Stromlaufplan ZWT270 Zusatz- heizung Filter- 6,3 A Spg.-versorgung verschmutzung Fernbedienung Steuerung Elektros T< Legende Thermostatschalter Heizung Heizelement Schmelzsicherung Netzteil Ventilatoren Steu. El. Luftnacherwärmer Zuluftventilator Abluftventilator Klemmen Fernbedienung Klemmen Wärmepumpe Klemmen Zuluftfilter Klemmen Steu. El. Luftnacherw. Steckverbindung WP 451902.66.04 03/01...
-
Seite 14: Stromlaufplan
Stromlaufplan WPM1L Verdichter 24,5 bar Spannungs- P> 2,5 A versorgung Filter LOGO! 1,2 bar P< Ein I Heizen Abluft Legende Störung ND- Pressostat Schmelzsicherung 2,5A Fernbe- HD- Pressostat dienung Relais Verdichter Relais Ventilatoren Verdichter Logikmodul Einspeisung WP Anschluß Fernbedienung Anschluß Zulufteinheit Steckverbindung Lüftungsgerät Ventilatoren... - Seite 15 Stromlaufplan WPM2LK Verdichter 24,5 bar Spannungs- P> 2,5 A versorgung Filter LOGO! 1,2 bar P< Ein I Heizen Kühlen Abluft Legende Störung ND- Pressostat Schmelzsicherung 2,5A Fernbe- HD- Pressostat dienung Relais Verdichter Relais Ventilatoren Verdichter Logikmodul Einspeisung WP Anschluß Fernbedienung Anschluß...
-
Seite 16: Anschlußplan
12.3 Anschlußplan WPM1L / WPM2LK Steuerung elektrisches Luftnacherwärmungsgerät Zentralgerät (Lüftungsgerät) Systemverbindungsleitung Wärmepumpenmodul Zuluftfilter Spannungsversorgung ~ 230 V / 50 Hz Einspeisung : gemäß VDE undTAB des zuständigen EVU Fernbedienung Leitung 10-adrig Reihenklemme Nr. 7 nur bei ZPA belegen 451902.66.04 03/01... -
Seite 17: Technische Daten
12.4 Technisch Daten Klassik Activ Klassik Aktiv C Luftdurchsatz (Ventilatoren extern) (m³/h) 260 je Seite ( voreingestellt Nennspannung (V) / Frequenz (Hz) / Absicherung (A) 230 / 50 / 16 Bemessungsleistungsaufnahme ges. 1480 davon : - Nennaufnahme Lüftung - Nennaufnahme PTC Heizregister (Vereisungsschutz) - Nennaufnahme Verdichter Abtauung automatisch... -
Seite 18: Garantieurkunde Systemtechnik Für Heizungs-Wärmepumpe Und Zentrale Lüftung
Im Kundendienstfalle wird unser Vertragskundendienst vor Ort informiert, der für eine schnelle Abhilfe des Problems sorgt. Den für Ihre Region zuständigen Vertragskundendienst erfahren Sie über die zentrale Servicehotline des Geschäftsbereiches Dimplex der KKW Kulmbacher Klimageräte-Werk GmbH. KKW Kulmbacher Klimageräte-Werk GmbH Geschäftsbereich Dimplex...
