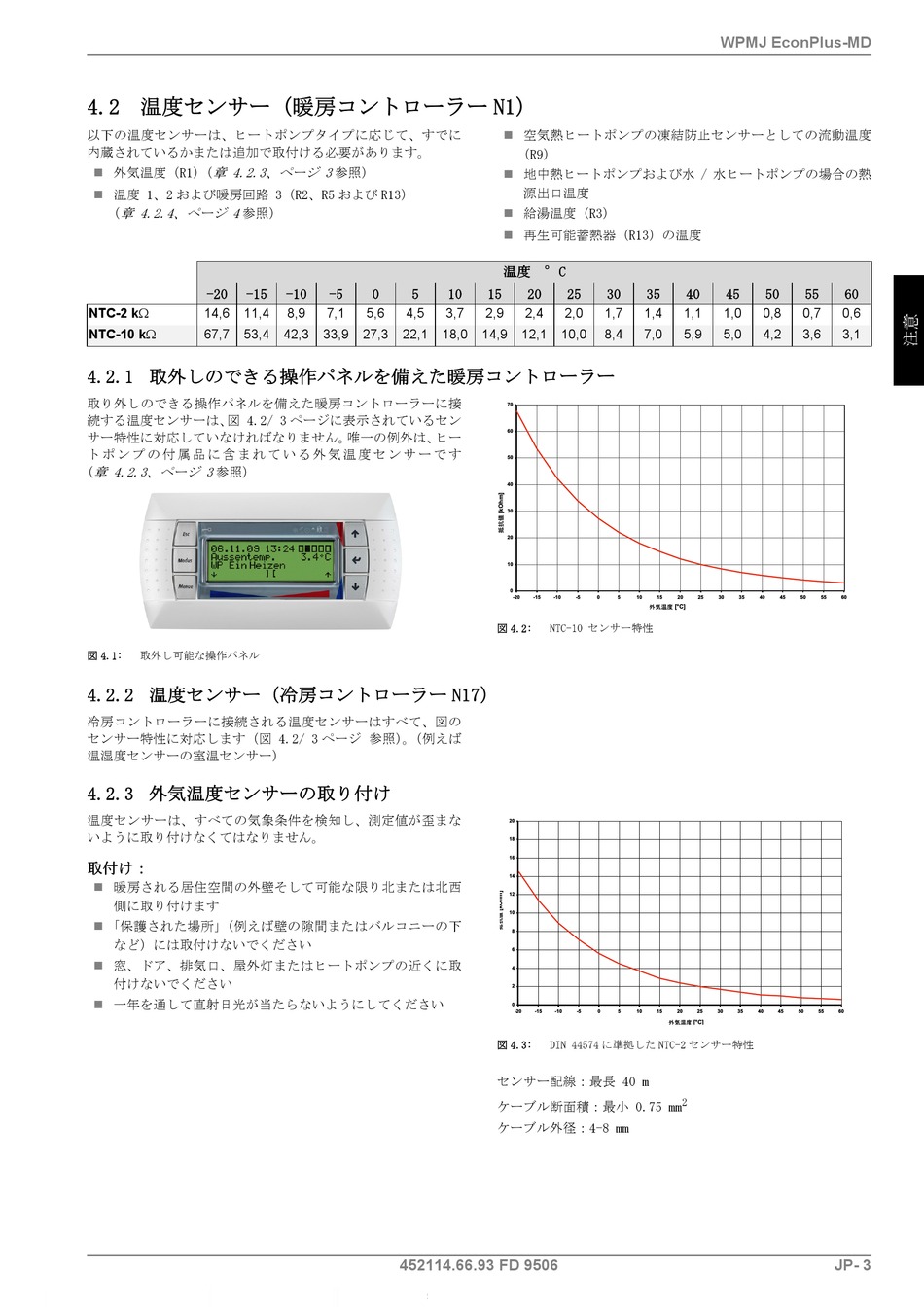

4.2 温度センサー（暖房コントローラー N1）
以下の温度センサーは、ヒートポンプタイプに応じて、すでに
内蔵されているかまたは追加で取付ける必要があります。
 外気温度（R1） （ 章 4.2.3、ページ 3

温度 1、2 および暖房回路 3（R2、R5 および R13）
（ 章 4.2.4、ページ 4 参照）
-20 -15
NTC-2 k 14,6 11,4
NTC-10 k 67,7 53,4
4.2.1 取外しのできる操作パネルを備えた暖房コントローラー
取り外しのできる操作パネルを備えた暖房コントローラーに接
続する温度センサーは、 図 4.2/ 3 ページに表示されているセン
サー特性に対応していなければなりません。 唯一の例外は、 ヒー
ト ポ ン プ の 付 属 品 に 含 ま れ て い る 外 気 温 度 セ ン サ ー で す
章 4.2.3、ページ 3
（ 参照）
図 4.1: 取外し可能な操作パネル
4.2.2 温度センサー（冷房コントローラー N17）
冷房コントローラーに接続される温度センサーはすべて、図の
センサー特性に対応します（図 4.2/ 3 ページ 参照） 。 （例えば
温湿度センサーの室温センサー）
4.2.3 外気温度センサーの取り付け
温度センサーは、すべての気象条件を検知し、測定値が歪まな
いように取り付けなくてはなりません。
取付け：
 暖房される居住空間の外壁そして可能な限り北または北西
側に取り付けます
 「保護された場所」 （例えば壁の隙間またはバルコニーの下
など）には取付けないでください

窓、ドア、排気口、屋外灯またはヒートポンプの近くに取
付けないでください

一年を通して直射日光が当たらないようにしてください
参照）
-10 -5 0 5 10
8,9 7,1 5,6 4,5 3,7
42,3 33,9 27,3 22,1 18,0
452114.66.93 FD 9506

空気熱ヒートポンプの凍結防止センサーとしての流動温度
（R9）

地中熱ヒートポンプおよび水 / 水ヒートポンプの場合の熱
源出口温度
 給湯温度（R3）

再生可能蓄熱器（R13）の温度
温度 °C
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
図 4.2: NTC-10 センサー特性
図 4.3: DIN 44574 に準拠した NTC-2 センサー特性
センサー配線：最長 40 m
ケーブル断面積：最小 0.75 mm
ケーブル外径：4-8 mm
WPMJ EconPlus-MD
40 45 50 55 60
1,1 1,0 0,8 0,7 0,6
5,9 5,0 4,2 3,6 3,1
