WPMJ EconPlus-MD

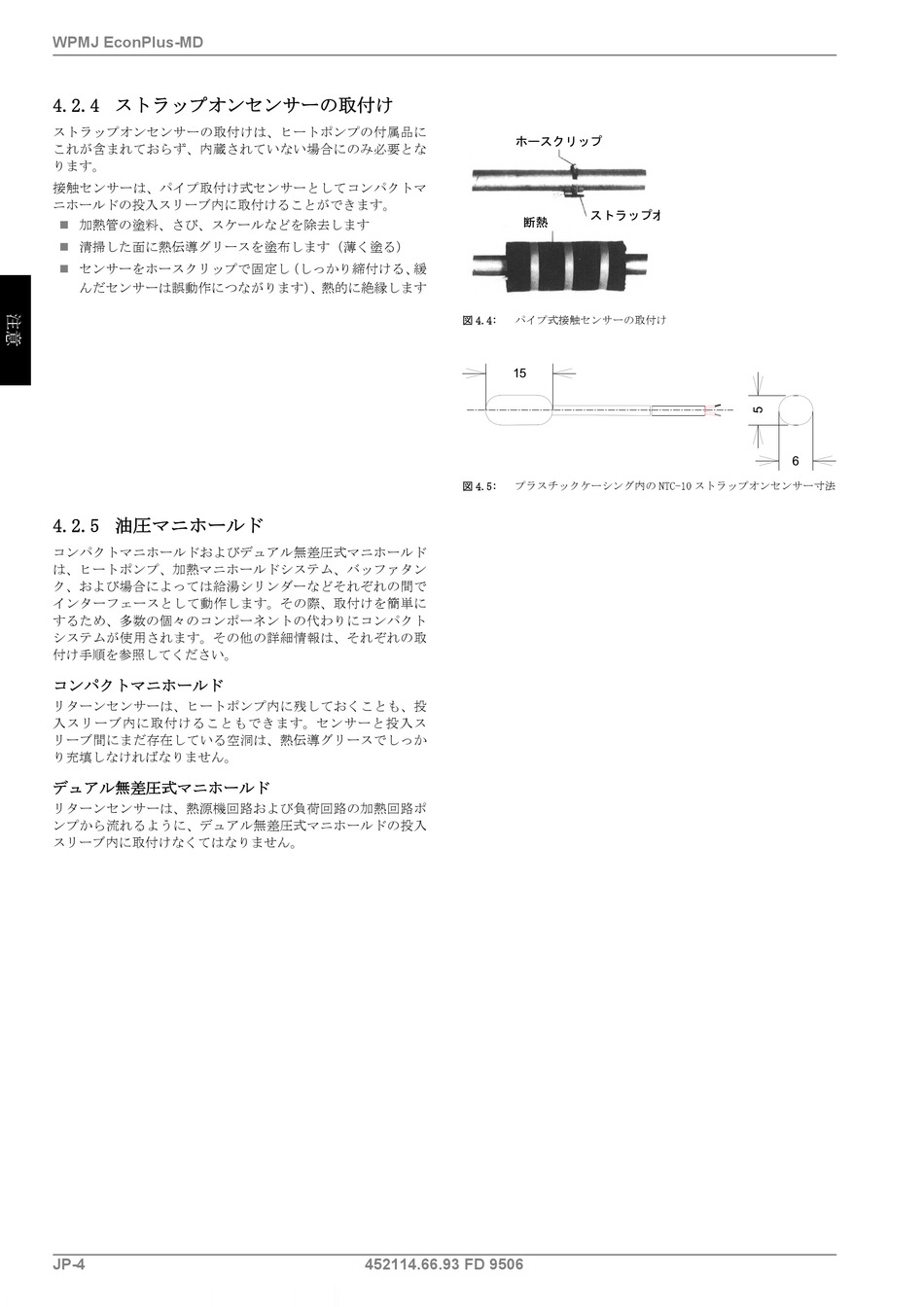

4.2.4 ストラップオンセンサーの取付け
ストラップオンセンサーの取付けは、ヒートポンプの付属品に
これが含まれておらず、内蔵されていない場合にのみ必要とな
ります。
接触センサーは、パイプ取付け式センサーとしてコンパクトマ
ニホールドの投入スリーブ内に取付けることができます。
加熱管の塗料、さび、スケールなどを除去します
清掃した面に熱伝導グリースを塗布します（薄く塗る）
センサーをホースクリップで固定し （しっかり締付ける、 緩
んだセンサーは誤動作につながります） 、熱的に絶縁します
4.2.5 油圧マニホールド
コンパクトマニホールドおよびデュアル無差圧式マニホールド
は、ヒートポンプ、加熱マニホールドシステム、バッファタン
ク、および場合によっては給湯シリンダーなどそれぞれの間で
インターフェースとして動作します。その際、取付けを簡単に
するため、多数の個々のコンポーネントの代わりにコンパクト
システムが使用されます。その他の詳細情報は、それぞれの取
付け手順を参照してください。
コンパクトマニホールド
リターンセンサーは、ヒートポンプ内に残しておくことも、投
入スリーブ内に取付けることもできます。センサーと投入ス
リーブ間にまだ存在している空洞は、熱伝導グリースでしっか
り充填しなければなりません。
デュアル無差圧式マニホールド
リターンセンサーは、熱源機回路および負荷回路の加熱回路ポ
ンプから流れるように、デュアル無差圧式マニホールドの投入
スリーブ内に取付けなくてはなりません。
JP-4
図 4.4:
パイプ式接触センサーの取付け
図 4.5:
プラスチックケーシング内の NTC-10 ストラップオンセンサー寸法
452114.66.93 FD 9506
