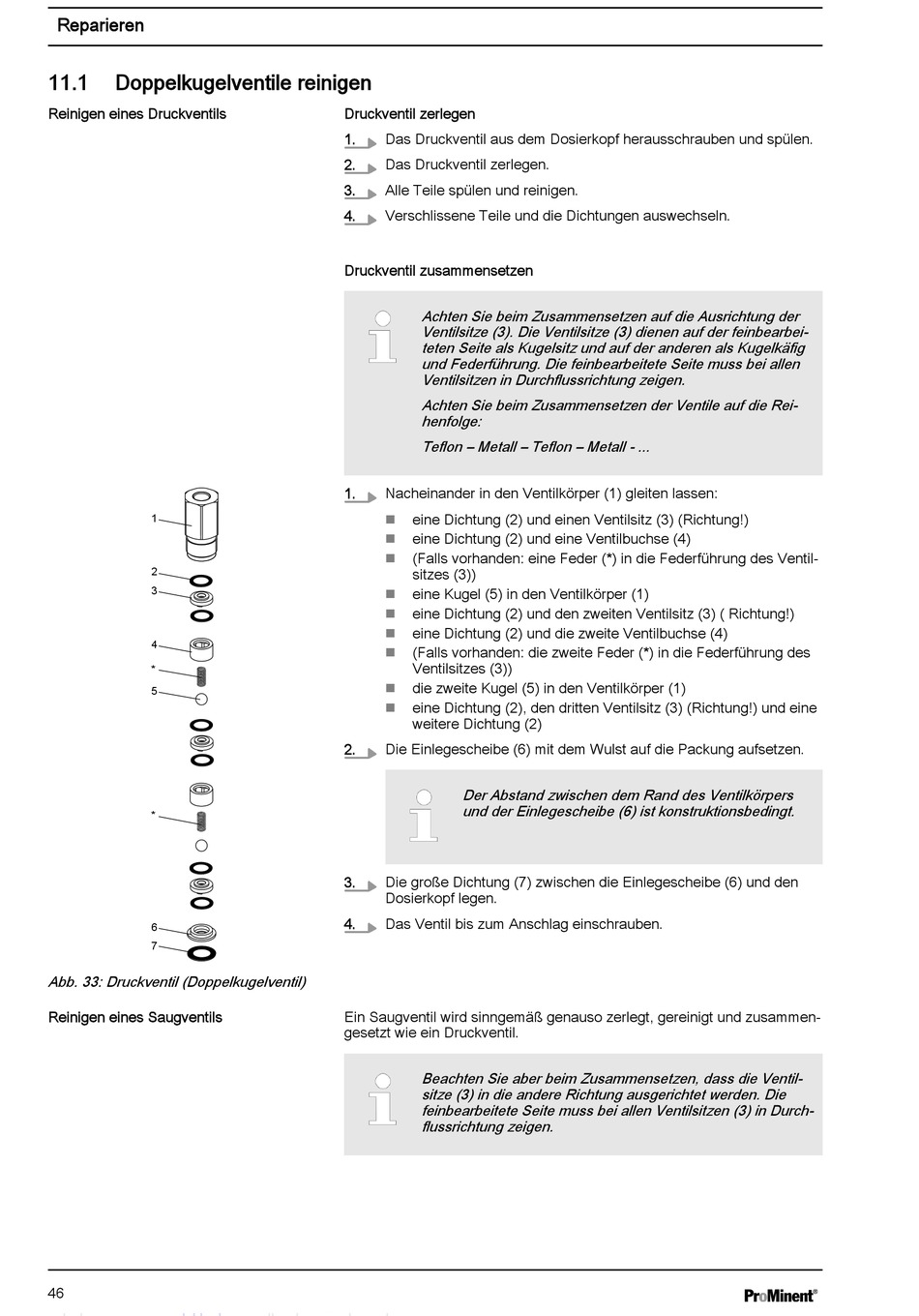

Doppelkugelventile Reinigen - ProMinent Sigma Betriebsanleitung

Reparieren
11.1

Doppelkugelventile reinigen

Reinigen eines Druckventils
1
2
3
4
*
5
*
6
7
Abb. 33: Druckventil (Doppelkugelventil)
Reinigen eines Saugventils
46
Druckventil zerlegen
1. Das Druckventil aus dem Dosierkopf herausschrauben und spülen.
2. Das Druckventil zerlegen.
3. Alle Teile spülen und reinigen.
4. Verschlissene Teile und die Dichtungen auswechseln.
Druckventil zusammensetzen
Achten Sie beim Zusammensetzen auf die Ausrichtung der
Ventilsitze (3). Die Ventilsitze (3) dienen auf der feinbearbei‐
teten Seite als Kugelsitz und auf der anderen als Kugelkäfig
und Federführung. Die feinbearbeitete Seite muss bei allen
Ventilsitzen in Durchflussrichtung zeigen.
Achten Sie beim Zusammensetzen der Ventile auf die Rei‐
henfolge:
Teflon – Metall – Teflon – Metall - ...
1. Nacheinander in den Ventilkörper (1) gleiten lassen:
eine Dichtung (2) und einen Ventilsitz (3) (Richtung!)
n
eine Dichtung (2) und eine Ventilbuchse (4)
n
(Falls vorhanden: eine Feder (*) in die Federführung des Ventil‐
n
sitzes (3))
eine Kugel (5) in den Ventilkörper (1)
n
eine Dichtung (2) und den zweiten Ventilsitz (3) ( Richtung!)
n
eine Dichtung (2) und die zweite Ventilbuchse (4)
n
(Falls vorhanden: die zweite Feder (*) in die Federführung des
n
Ventilsitzes (3))
die zweite Kugel (5) in den Ventilkörper (1)
n
eine Dichtung (2), den dritten Ventilsitz (3) (Richtung!) und eine
n
weitere Dichtung (2)
2. Die Einlegescheibe (6) mit dem Wulst auf die Packung aufsetzen.
Der Abstand zwischen dem Rand des Ventilkörpers
und der Einlegescheibe (6) ist konstruktionsbedingt.
3. Die große Dichtung (7) zwischen die Einlegescheibe (6) und den
Dosierkopf legen.
4. Das Ventil bis zum Anschlag einschrauben.
Ein Saugventil wird sinngemäß genauso zerlegt, gereinigt und zusammen‐
gesetzt wie ein Druckventil.
Beachten Sie aber beim Zusammensetzen, dass die Ventil‐
sitze (3) in die andere Richtung ausgerichtet werden. Die
feinbearbeitete Seite muss bei allen Ventilsitzen (3) in Durch‐
flussrichtung zeigen.
