Fördereinheit montieren
1. Die Feder (16) und die Scheibe (6) in den Dosierkopf schieben.
VORSICHT!
Kolben kann Schaden nehmen
– Die Dichtlippen der V-Manschettenpackung (20) nicht
verletzen.
2. Die V-Manschettenpackung (20) in den Dosierkopf schieben. Der
dickere Ring kommt zuletzt!
3. Die V-förmigen Ringe mit der offenen Seite zum Dosierkopf orien‐
tieren - ähnlich wie der FOI-Ring (23) - siehe Abb. 35.
4. Einen neuen O-Ring (21) auf den Spülring (4) aufziehen.
5. Einen neuen FOI-Dichtring (23) in den Spülring (4) einpressen.
Richtung beachten! - siehe Abb. 35.
6. Den Spülring (4) in den Dosierkopf schieben.
7. Den Führungsring (5) mit einem neuen Führungsband (24) auf den
Dosierkopf setzen und festschrauben.
8. Die Schrauben (27) anziehen:
Anzugsdrehmoment
9. Den Dosierkopfflansch (3) auf die Fördereinheit setzen und fest‐
schrauben:
Anzugsdrehmoment
10. Den Kolben (2) vorsichtig in die Fördereinheit schieben.

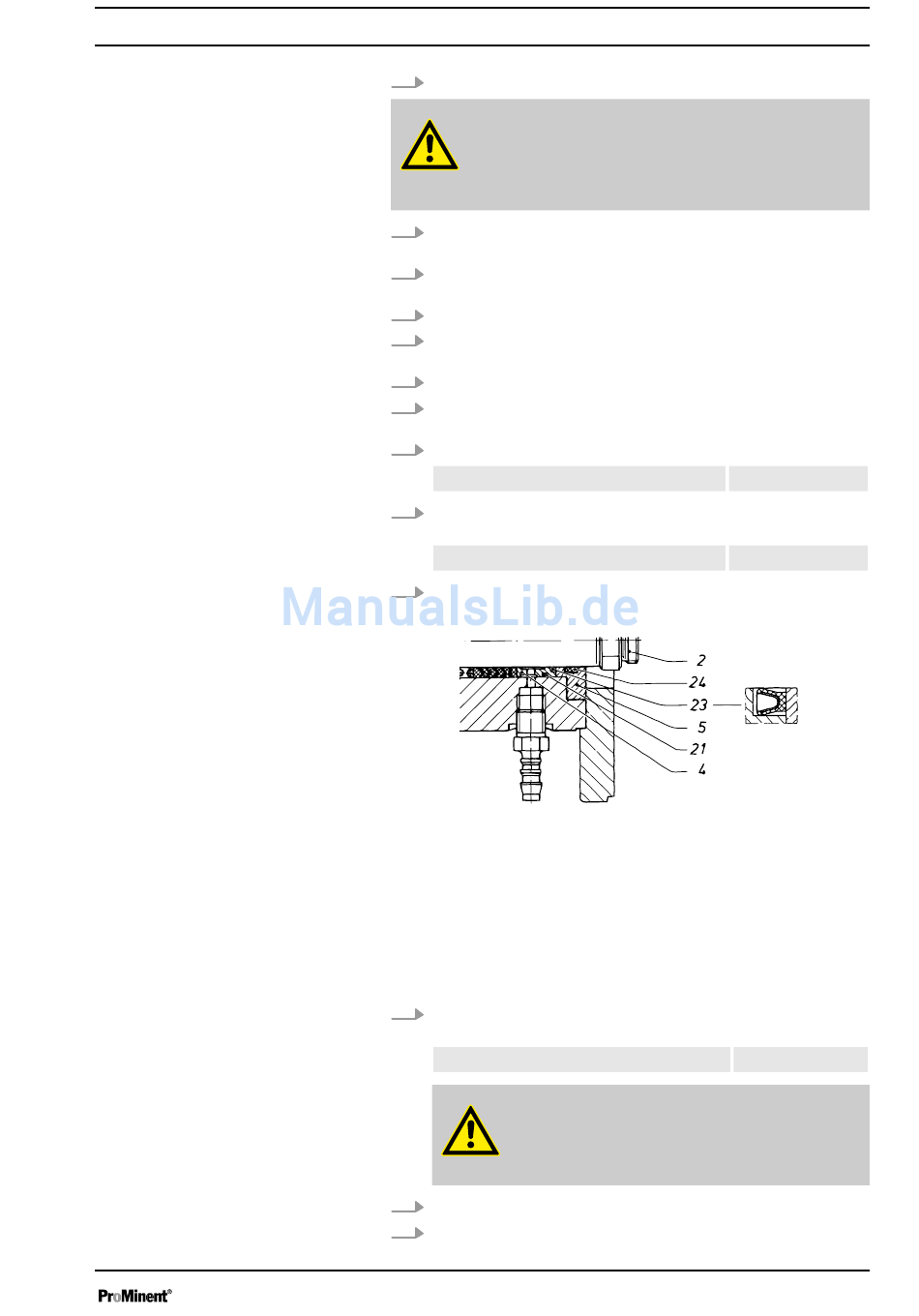

Abb. 35: Ausschnitt Fördereinheit
2 Kolben
4 Spülring
5 Führungsring
21 O-Ring
23 FOI-Ring
24 Führungsband
1. Die Fördereinheit mit dem Druckventil nach oben an den Antriebsf‐
lansch ansetzen und mit den Halteschrauben (26) befestigen.
Anzugsdrehmoment
VORSICHT!
Der Kolben ist bruchempfindlich.
– Den Kolben gegen Herausfallen sichern.
2. Prüfen, ob der kleine O-Ring am Ende der Schubstange sitzt.
3. Den Kolben (2) mit der Schubstange fest verschrauben.
Reparieren
5 Nm
7 Nm
P_SI_0147_SW
7,5 Nm
