Einstellen
8.5 Einstellungen zur Betriebsart (SET-Menü)

8.5.1 Einstellungen zur Betriebsart "Manual"

8.5.2 Einstellungen zur Betriebsart "Analog" (ANALG-Menü)
Übersicht
30
Analog Manual Contact Batch
P
Dauer-
anzeige

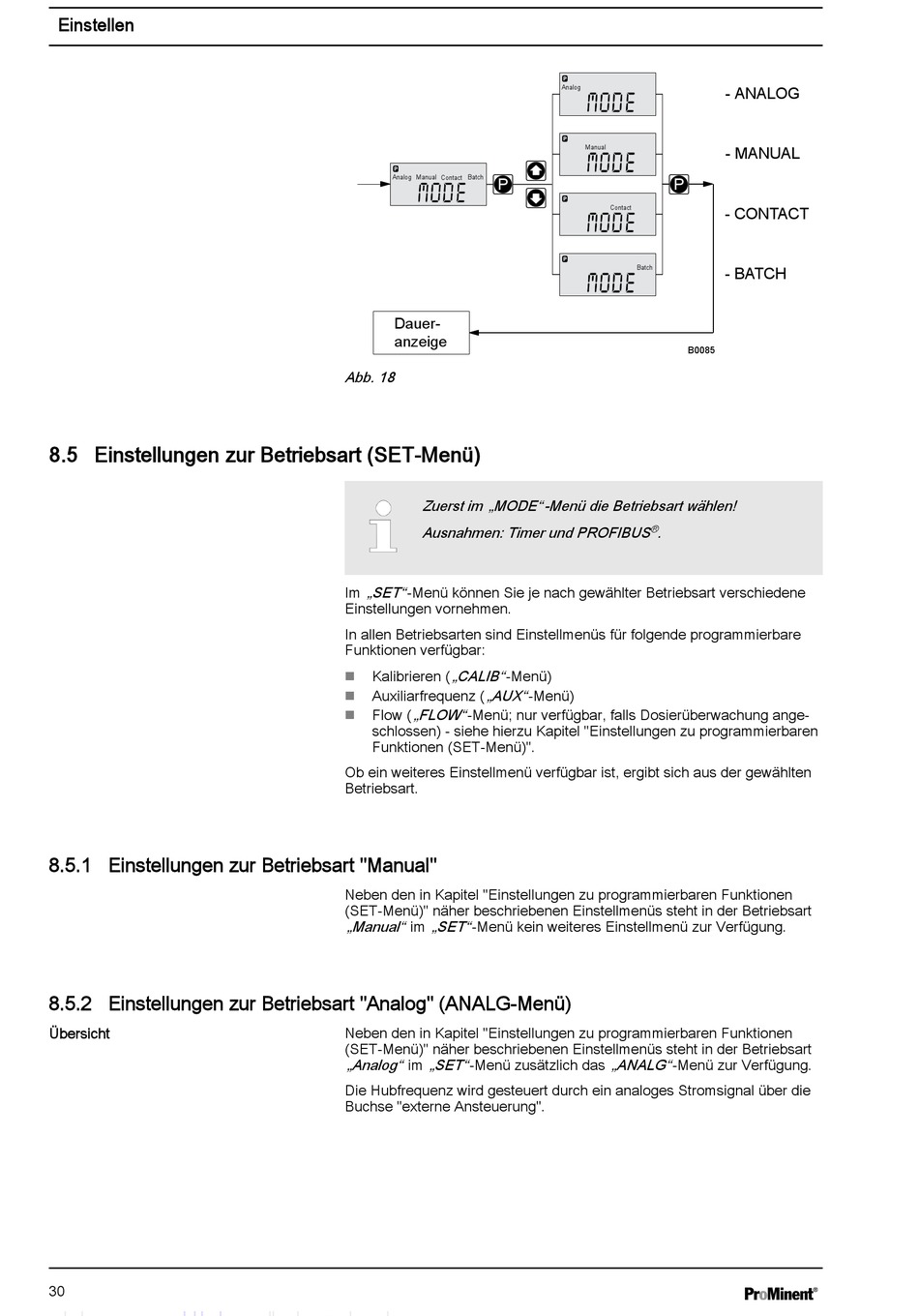

Abb. 18
Zuerst im „MODE" -Menü die Betriebsart wählen!
Ausnahmen: Timer und PROFIBUS
Im „SET" -Menü können Sie je nach gewählter Betriebsart verschiedene
Einstellungen vornehmen.
In allen Betriebsarten sind Einstellmenüs für folgende programmierbare
Funktionen verfügbar:
„CALIB" -Menü)
Kalibrieren (
n
„AUX" -Menü)
Auxiliarfrequenz (
n
„FLOW" -Menü; nur verfügbar, falls Dosierüberwachung ange‐
Flow (
n
schlossen) - siehe hierzu Kapitel "Einstellungen zu programmierbaren
Funktionen (SET-Menü)".
Ob ein weiteres Einstellmenü verfügbar ist, ergibt sich aus der gewählten
Betriebsart.
Neben den in Kapitel "Einstellungen zu programmierbaren Funktionen
(SET-Menü)" näher beschriebenen Einstellmenüs steht in der Betriebsart
„Manual" im „SET" -Menü kein weiteres Einstellmenü zur Verfügung.
Neben den in Kapitel "Einstellungen zu programmierbaren Funktionen
(SET-Menü)" näher beschriebenen Einstellmenüs steht in der Betriebsart
„Analog" im „SET" -Menü zusätzlich das „ANALG" -Menü zur Verfügung.
Die Hubfrequenz wird gesteuert durch ein analoges Stromsignal über die
Buchse "externe Ansteuerung".
Analog
- ANALOG
Manual
- MANUAL
P
Contact
- CONTACT
Batch - BATCH
B0085
.
®
