Standardinstallation
Symbole für die Bauteile
Abfluss Leckageflüssigkeit legen
2

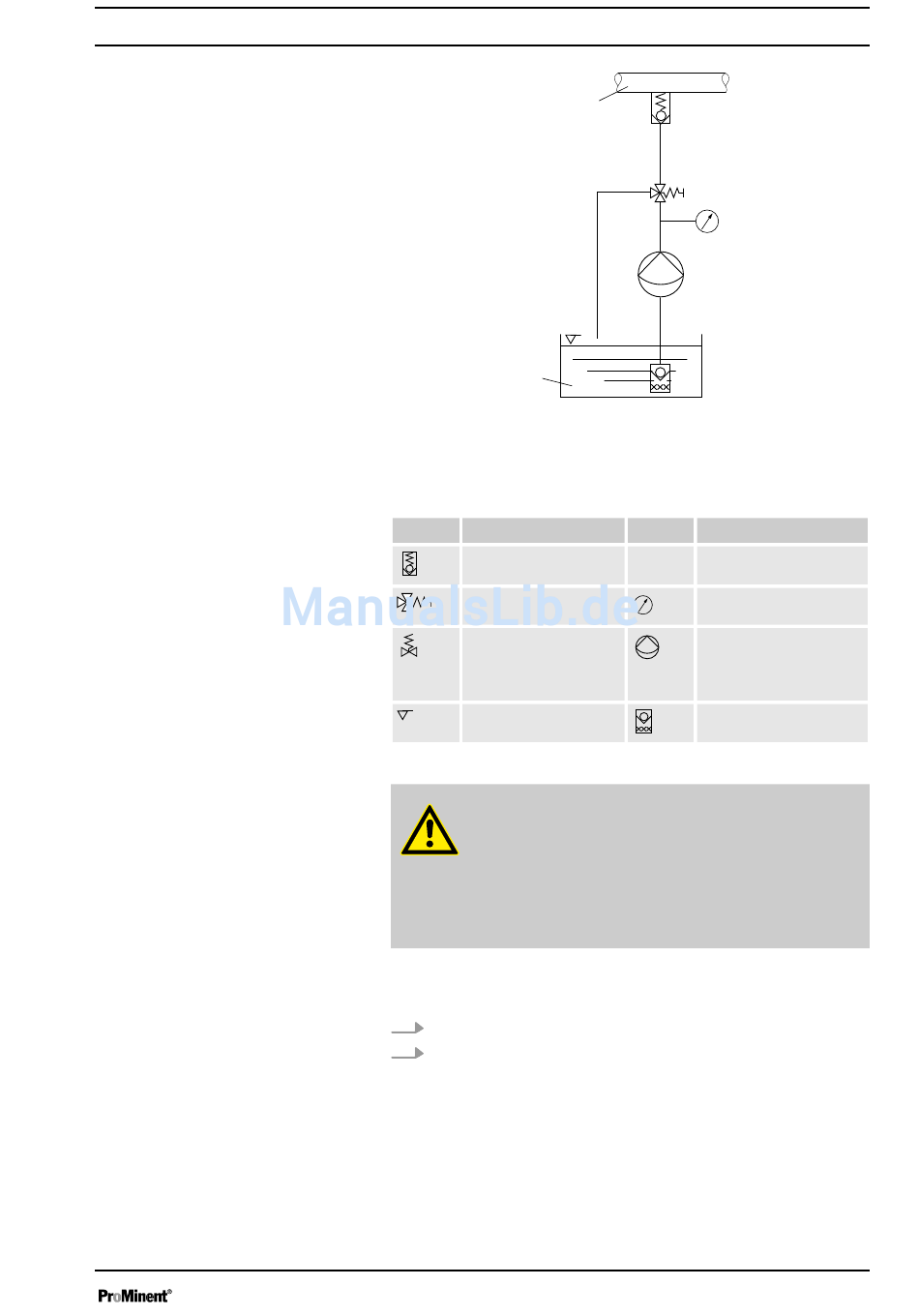

Abb. 9: Standardinstallation
1 Hauptleitung
2 Vorratsbehälter
Symbol Erklärung
Dosierventil
Mehrfunktionsventil
Überströmventil (kann
hier alternativ zum
Mehrfunktionsventil
verwendet werden)
Niveauschalter
VORSICHT!
Falls Sie keine Spüleinrichtung anschließen, dann sollten Sie
sicherstellen, dass kein Staub und keine Fremdkörper durch
die obere Schlauchtülle eindringen können!
Andernfalls kann es zu Schäden an der Fördereinheit
kommen! Beispielsweise einen Verschluss-Stopfen mon‐
tieren (Best.-Nr. 359585).
Die Leckageflüssigkeit wird über den Spülring und eine Schlauchtülle
abgeleitet, ohne dass weitere Teile der Fördereinheit mit dem Medium in
Berührung kommen.
1. Einen Schlauch an der unteren Schlauchtülle anschließen.
2. Den Schlauch in eine Auffangeinrichtung für die Leckageflüssigkeit
führen.
1
P_MAZ_0001_SW
Symbol Erklärung
Manometer
Dosierpumpe
Fußventil mit Sieb
