Reparieren
Fördereinheit instandsetzen
48

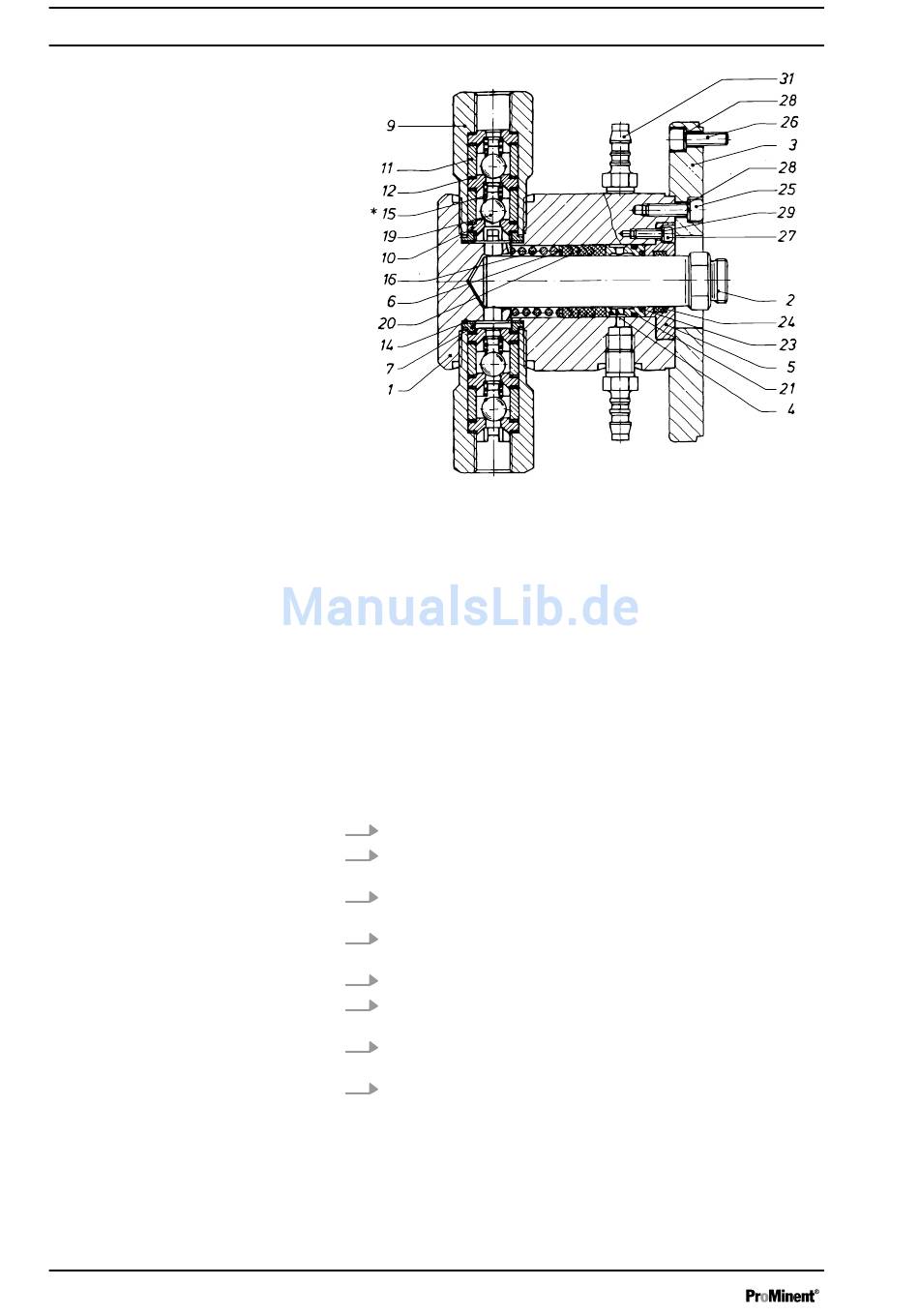

Abb. 34: Schnitt Fördereinheit
1 Dosierkopf
2 Kolben
3 Dosierkopfflansch
4 Spülring
5 Führungsring
6 Scheibe
16 Feder
20 V-Manschettenpackung
21 O-Ring
23 FOI-Ring
24 Führungsband
25 Schrauben des Dosierkopfflanschs
26 Halteschrauben der Fördereinheit
27 Schrauben des Führungsrings
31 Schlauchtüllen für Leckage / Spülanschluss
1. Den Kolben (2) entfernen
2. Die Schrauben (25) des Dosierkopfflanschs (3) lösen und den
Dosierkopfflansch abnehmen.
3. Die Schrauben (27) des Führungsrings (5) lösen und diesen
abnehmen.
4. Den Spülring (4), die V-Manschettenpackung (20), die Scheibe (6)
und die Feder (16) entfernen.
5. Den Dichtungsraum im Dosierkopf gründlich säubern.
6. Den Kolben (2), die Führungshülsen (6) und den Spülring (7) säu‐
bern
7. Die V-Manschettenpackung (20), den O-Ring (21) vom Spülring,
den FOI-Ring (23) und das Führungsband (24) entsorgen.
8. Die anderen entnommenen Teile säubern.
Die Teile nun in umgekehrter Reihenfolge zusammensetzen:
