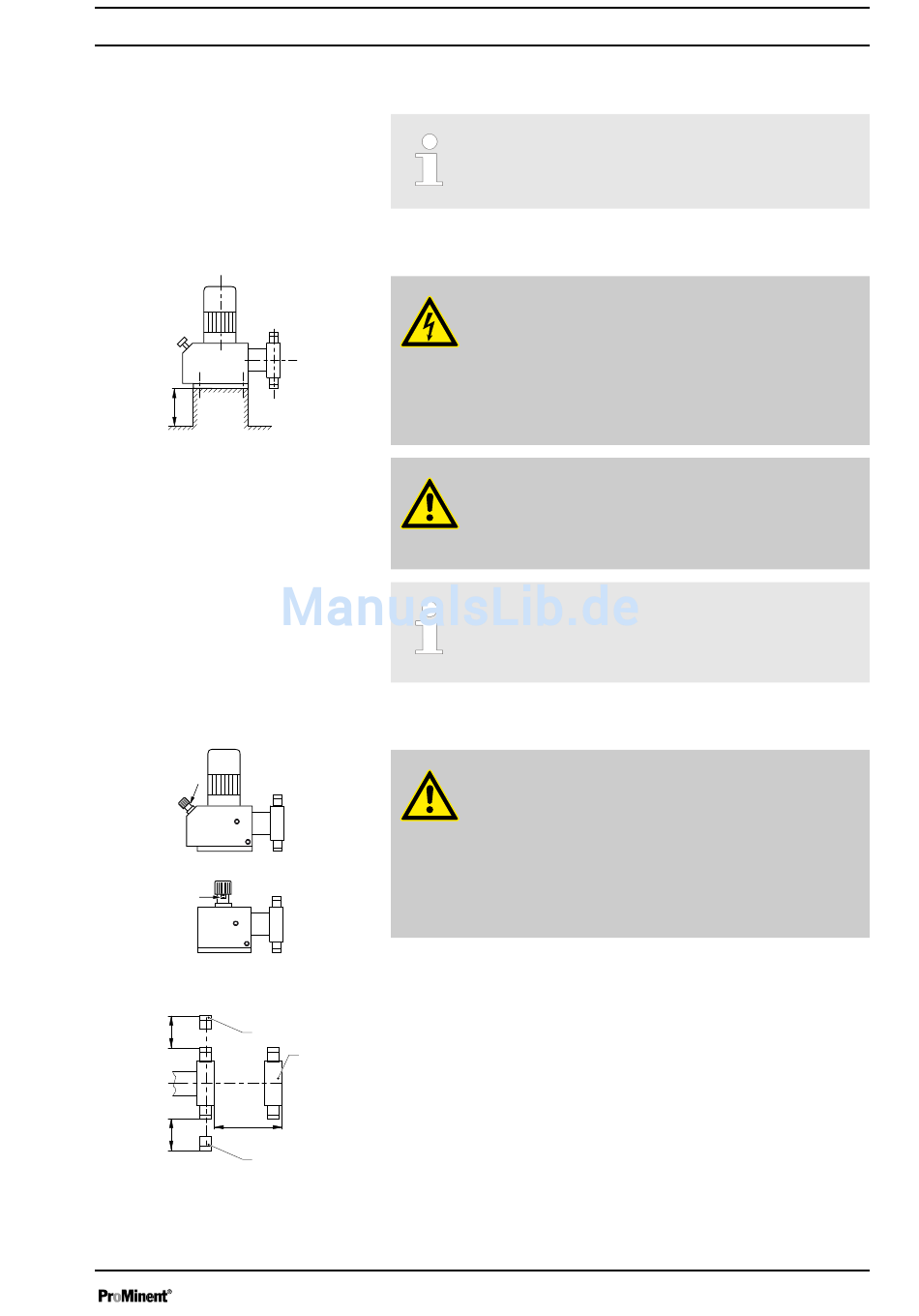

Montieren - ProMinent Sigma Betriebsanleitung

6

Montieren

Fundament
h
P_MOZ_0016_SW
Abb. 5
Raumbedarf
A
A
P_MOZ_0018_SW
Abb. 6
1
f
f
f
3
P_MOZ_0017_SW
Abb. 7
Die Pumpe so aufstellen, dass Steuerelemente wie Hublängeneinstell‐
knopf oder die Skalenscheibe A gut zugänglich sind.
1 Druckventil
2 Dosierkopf
2
3 Saugventil
Im Bereich von Dosierkopf sowie Saug- und Druckventil auf ausreich‐
enden Freiraum (f) achten, damit Wartungs- und Reparaturarbeiten an
diesen Teilen leicht durchgeführt werden können.
Die Maße von Maßblatt und Pumpe vergleichen.
WARNUNG!
Gefahr eines Stromschlages
Falls Wasser oder andere elektrisch leitende Flüssigkeiten
über andere Wege als den Sauganschluss in die Pumpe
gelangen, kann es zu einem Stromschlag kommen.
– Die Pumpe so aufstellen, dass sie nicht geflutet werden
kann.
WARNUNG!
Pumpe kann durch das Fundament brechen oder abrutschen
– Das Fundament muss waagerecht, eben und dauerhaft
tragfähig sein.
Dosierleistung zu klein
Vibrationen können die Ventile der Fördereinheit stören.
– Das Fundament darf nicht vibrieren.
VORSICHT!
Gefahr durch unkorrekt bediente oder mangelhaft gewartete
Pumpe
Von einer schwer zugänglichen Pumpe können Gefahren
durch unkorrektes Bedienen und mangelhafte Wartung aus‐
gehen.
– Die Pumpe jederzeit zugänglich halten.
– Die Wartungsintervalle einhalten.
