Installieren
Störmelde- und Taktgeberrelais
Störmelde- und Taktgeberrelais
P_SI_0044

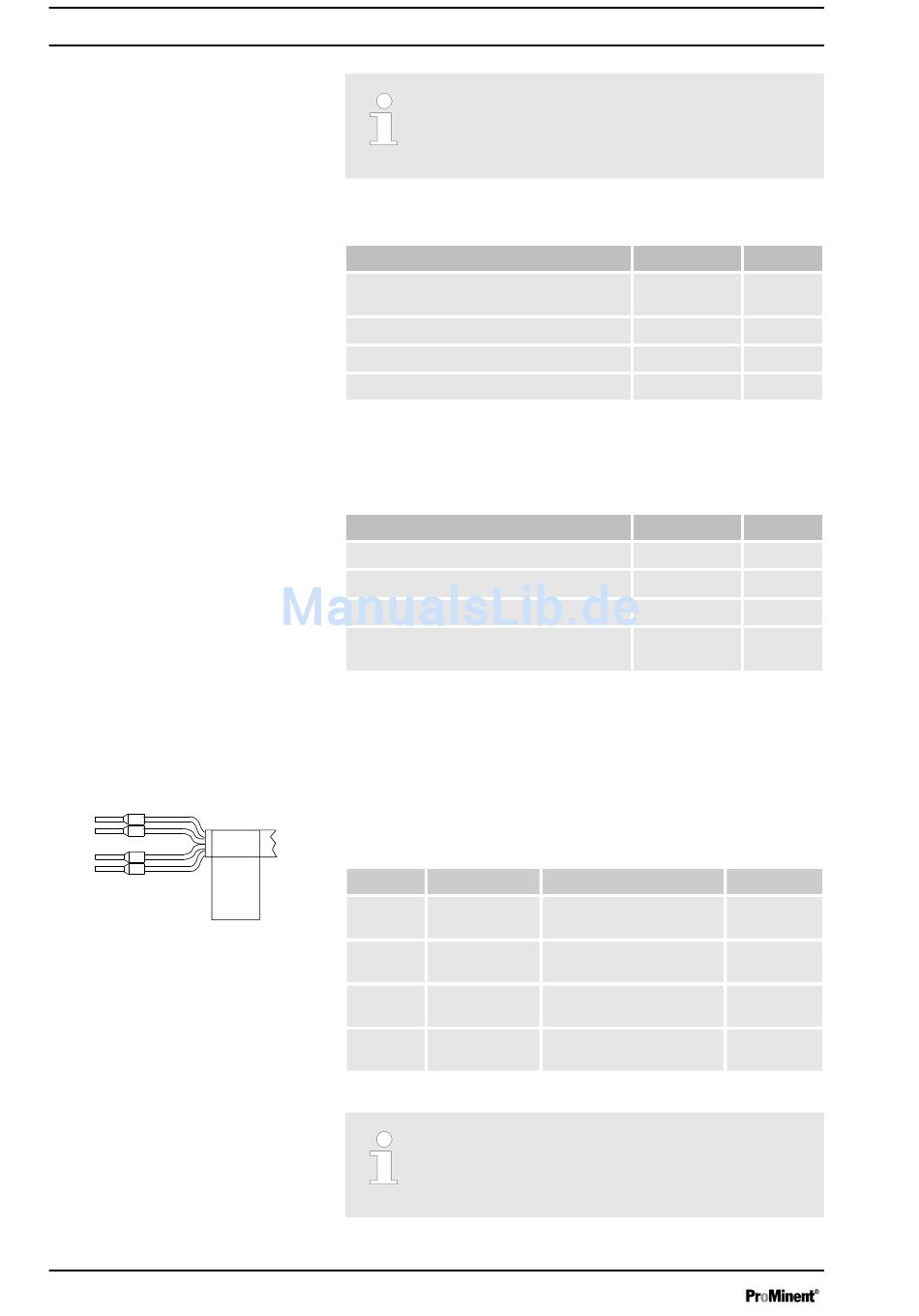

Abb. 12: Belegung am Kabel
24
Bei "Störmelderelais abfallend" zieht das Relais nach
–
Netzeinschalten sofort an und fällt dann im Fehlerfall ab.
Bei "Störmelderelais anziehend" zieht das Relais im
–
Fehlerfall an.
Störmelderelais
Angabe
Spannung, max.
Strom, max.
Schließdauer
Lebensdauer *
* bei Nennlast
Verhalten: siehe Identcode
Die Kontakte sind potenzialfrei.
Taktgeberrelais
Angabe
Spannung, max.
Strom, max.
Schließdauer
Lebensdauer *
* bei Nennlast
Verhalten: siehe Identcode
Die Kontakte sind potenzialfrei.
Pin-Belegung
Zu Pin VDE-Kabel
1 gelb
4 grün
3 weiß
2 braun
Bei "Störmelderelais abfallend" zieht das Relais nach
–
Netzeinschalten sofort an und fällt dann im Fehlerfall ab.
Bei "Störmelderelais anziehend" zieht das Relais im
–
Fehlerfall an.
Wert Einheit
24 VAC
100 mA
100 ms
> 200 000 Spiele
Wert Einheit
24 VDC
100 mA
100 ms
50 x 10 6 (10 V,
10 mA)
Kontakt
NO (normally open)
C (common)
NO (normally open)
C (common)
(50/60 Hz)
Spiele
Relais
Störmeldere‐
lais
Störmeldere‐
lais
Taktgeberre‐
lais
Taktgeberre‐
lais
