z Verbindung zum NMEA-0183-In-Anschluss eines GPS-
Emp fängers für den Empfang von Positionsdaten.
• Ein NMEA-0183- (RMC-, GGA-, GNS-, GLL-, VTG-)kompa-
tibler GPS-Empfänger ist erforderlich. Fragen Sie Ihren
Händler nach verwendbaren GPS-Empfängern.
NMEA 1 IN (+)
NMEA 1 IN (–)
NMEA 1 OUT (+)
NMEA 1 OUT (–)
Ansicht von der Rückseite
u NMEA 2000-ANSCHLUSS
Zum Anschluss des Funkgeräts an ein NMEA-2000-
Netzwerk.
i GPS-ANTENNENBUCHSE
Zum Anschluss der mitgelieferten GPS-Antenne.
HINWEIS: Sicherstellen, dass die GPS-Antenne „freie
Sicht" zu den GPS-Satelliten hat, damit die Signale opti-
mal empfangen werden können.
o ANTENNENBUCHSE
Zum Anschluss einer UKW-Antenne mit einem PL-259-
Stecker an das Funkgerät.
ACHTUNG: Senden ohne angeschlossene Antenne kann
das Funkgerät beschädigen.
NMEA 2 OUT (+)
NMEA 2 OUT (–)
NMEA 2 IN (–)
NMEA 2 IN (+)

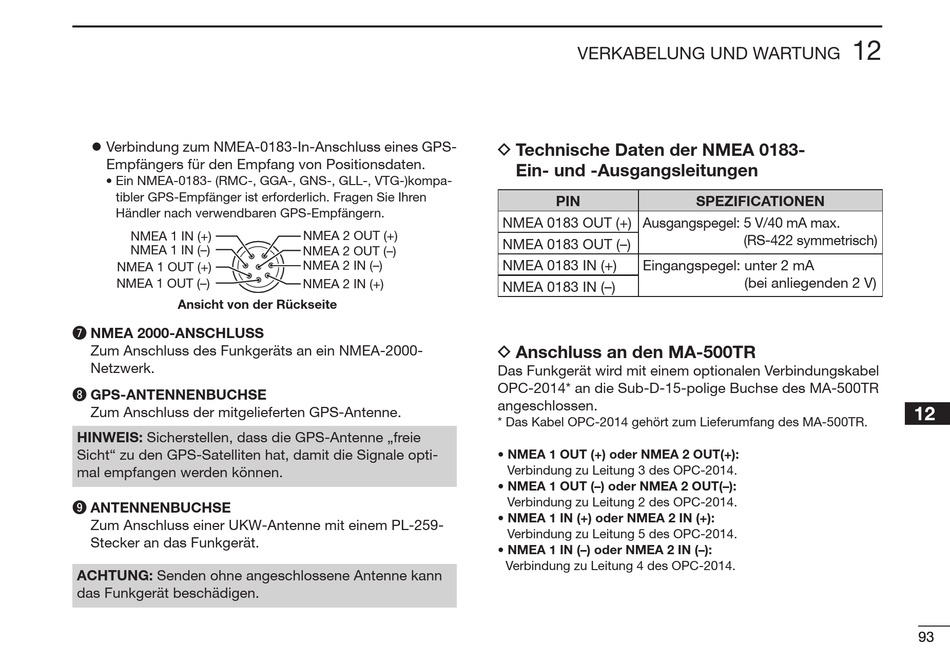

VERKABELUNG UND WARTUNG
D Technische Daten der NMEA 0183-
Ein- und -Ausgangsleitungen
PIN
NMEA 0183 OUT (+) Ausgangspegel: 5 V/40 mA max.
NMEA 0183 OUT (–)
NMEA 0183 IN (+)
Eingangspegel: unter 2 mA
NMEA 0183 IN (–)
D Anschluss an den MA-500TR
Das Funkgerät wird mit einem optionalen Verbindungskabel
OPC-2014* an die Sub-D-15-polige Buchse des MA-500TR
angeschlossen.
* Das Kabel OPC-2014 gehört zum Lieferumfang des MA-500TR.
• NMEA 1 OUT (+) oder NMEA 2 OUT(+):
Verbindung zu Leitung 3 des OPC-2014.
• NMEA 1 OUT (–) oder NMEA 2 OUT(–):
Verbindung zu Leitung 2 des OPC-2014.
• NMEA 1 IN (+) oder NMEA 2 IN (+):
Verbindung zu Leitung 5 des OPC-2014.
• NMEA 1 IN (–) oder NMEA 2 IN (–):
Verbindung zu Leitung 4 des OPC-2014.
12
SPEZIFICATIONEN
(RS-422 symmetrisch)
(bei anliegenden 2 V)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
93
