10

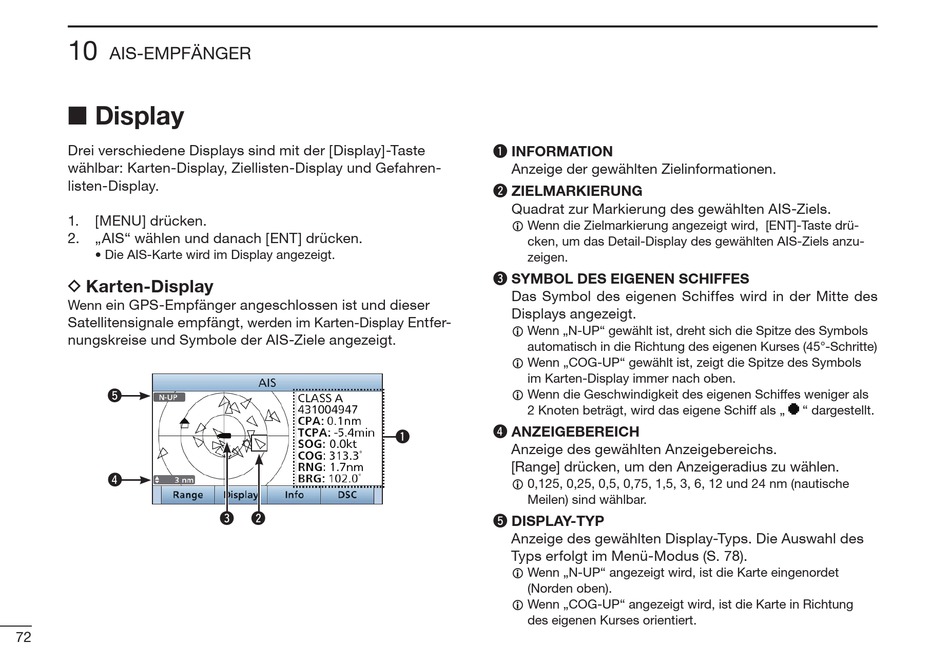

AIS-EMPFÄNGER
■ Display
Drei verschiedene Displays sind mit der [Display]-Taste
wählbar: Karten-Display, Ziellisten-Display und Gefahren-
listen-Display.
1.
[MENU] drücken.
2.
„AIS" wählen und danach [ENT] drücken.
• Die AIS-Karte wird im Display angezeigt.
D Karten-Display
ein GPS-Empfänger angeschlossen ist und dieser
Wenn
Satellitensignale empfängt
nungskreise und Symbole der AIS-Ziele angezeigt
t
r
72
, werden im Karten-Display
.
q
e
w
q INFORMATION
Anzeige der gewählten Zielinformationen.
w ZIELMARKIERUNG
Quadrat zur Markierung des gewählten AIS-Ziels.
L Wenn die Zielmarkierung angezeigt wird, [ENT]-Taste drü-
cken, um das Detail-Display des gewählten AIS-Ziels anzu-
zeigen.
e SYMBOL DES EIGENEN SCHIFFES
Das Symbol des eigenen Schiffes wird in der Mitte des
Displays angezeigt.
Entfer-
L Wenn „N-UP" gewählt ist, dreht sich die Spitze des Symbols
automatisch in die Richtung des eigenen Kurses (45°-Schritte)
L Wenn „COG-UP" gewählt ist, zeigt die Spitze des Symbols
im Karten-Display immer nach oben.
L Wenn die Geschwindigkeit des eigenen Schiffes weniger als
2 Knoten beträgt, wird das eigene Schiff als „
r ANZEIGEBEREICH
Anzeige des gewählten Anzeigebereichs.
[Range] drücken, um den Anzeigeradius zu wählen.
L 0,125, 0,25, 0,5, 0,75, 1,5, 3, 6, 12 und 24 nm (nautische
Meilen) sind wählbar.
t DISPLAY-TYP
Anzeige des gewählten Display-Typs. Die Auswahl des
Typs erfolgt im Menü-Modus (S. 78).
L Wenn „N-UP" angezeigt wird, ist die Karte eingenordet
(Norden oben).
L Wenn „COG-UP" angezeigt wird, ist die Karte in Richtung
des eige nen Kurses orientiert.
" dargestellt.
