12
VERKABELUNG UND WARTUNG

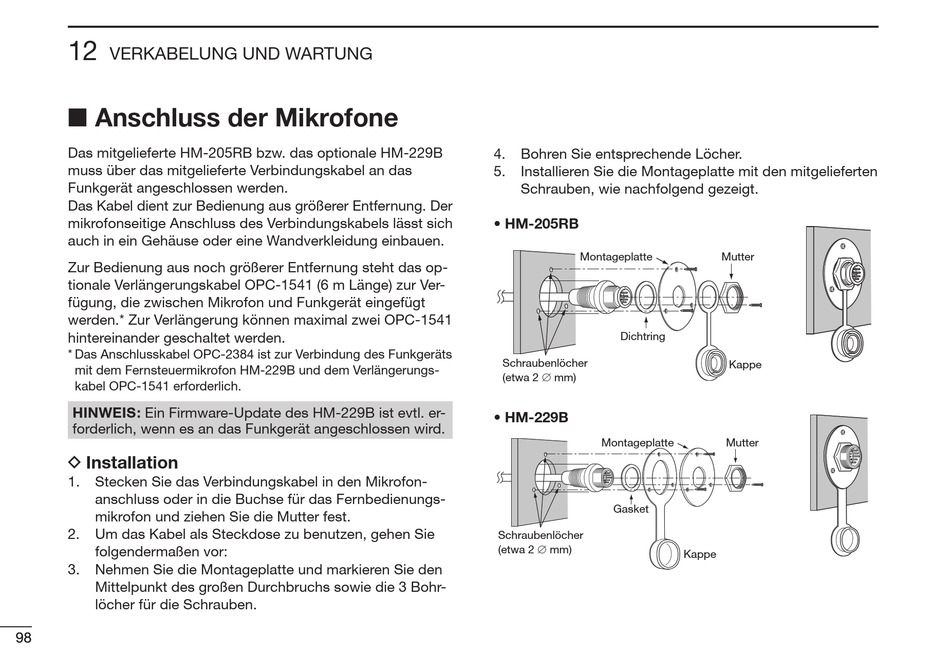

■ Anschluss der Mikrofone
Das mitgelieferte HM-205RB bzw. das optionale HM-229B
muss über das mitgelieferte Verbindungskabel an das
Funkgerät angeschlossen werden.
Das Kabel dient zur Bedienung aus größerer Entfernung. Der
mikrofonseitige Anschluss des Verbindungskabels lässt sich
auch in ein Ge häu se oder eine Wandverkleidung einbauen.
Zur Bedienung aus noch größerer Entfernung steht das op-
tionale Verlängerungskabel OPC-1541 (6 m Länge) zur Ver-
fügung, die zwischen Mikrofon und Funkgerät eingefügt
werden.* Zur Verlängerung können maximal zwei OPC-1541
hintereinander geschaltet werden.
* Das Anschlusskabel OPC-2384 ist zur Verbindung des Funkgeräts
mit dem Fernsteuermikrofon HM-229B und dem Verlängerungs-
kabel OPC-1541 erforderlich.
HINWEIS: Ein Firmware-Update des HM-229B ist evtl. er-
forderlich, wenn es an das Funkgerät angeschlossen wird.
D Installation
1.
Stecken Sie das Verbindungskabel in den Mikrofon-
anschluss oder in die Buchse für das Fernbedienungs-
mikrofon und ziehen Sie die Mutter fest.
2.
Um das Kabel als Steckdose zu benutzen, gehen Sie
folgendermaßen vor:
3.
Nehmen Sie die Montageplatte und markieren Sie den
Mittelpunkt des großen Durchbruchs sowie die 3 Bohr-
löcher für die Schrauben.
98
98
4.
Bohren Sie entsprechende Löcher.
5.
Installieren Sie die Montageplatte mit den mitgelieferten
Schrauben, wie nachfolgend gezeigt.
• HM-205RB
Montageplatte
Dichtring
Schraubenlöcher
(etwa 2 ∅ mm)
• HM-229B
Montageplatte
Gasket
Schraubenlöcher
(etwa 2 ∅ mm)
Mutter
Kappe
Mutter
Kappe
