2 Schweißbrenner-Konfigurationen
2.3 JP1: Schweißbrenneranschluß konfigurieren
Beim Anschluß eines Poti-Brenners muß im Inneren des Schweißgerätes der Jumper JP1 gezogen
werden (siehe Abb. 2/4):
Vorbereitet für WIG-Standard- bzw. Up-Down-Brenner (ab Werk)
Vorbereitet für Poti-Brenner
Sicherheitsmaßnahmen in der Standardbetriebsanleitung beachten!
Unfallverhütungsvorschriften beachten!
Alle Umbau- bzw. Nachrüstarbeiten müssen durch einen Elektrofachmann nach den gel-
tenden VDE Vorschriften erfolgen.
Vor Öffnen Netzstecker ziehen.
Ausschalten genügt nicht. 2 Minuten warten, bis Kondensatoren entladen sind.
Vor Wiederinbetriebnahme muß unbedingt eine Wiederholungsprüfung entsprechend
VDE 0702, VBG 4 und VBG 15 durchgeführt werden!
Detaillierte Hinweise siehe Standardbetriebsanleitung des Schweißgerätes.
Konfiguration Schweißbrenner

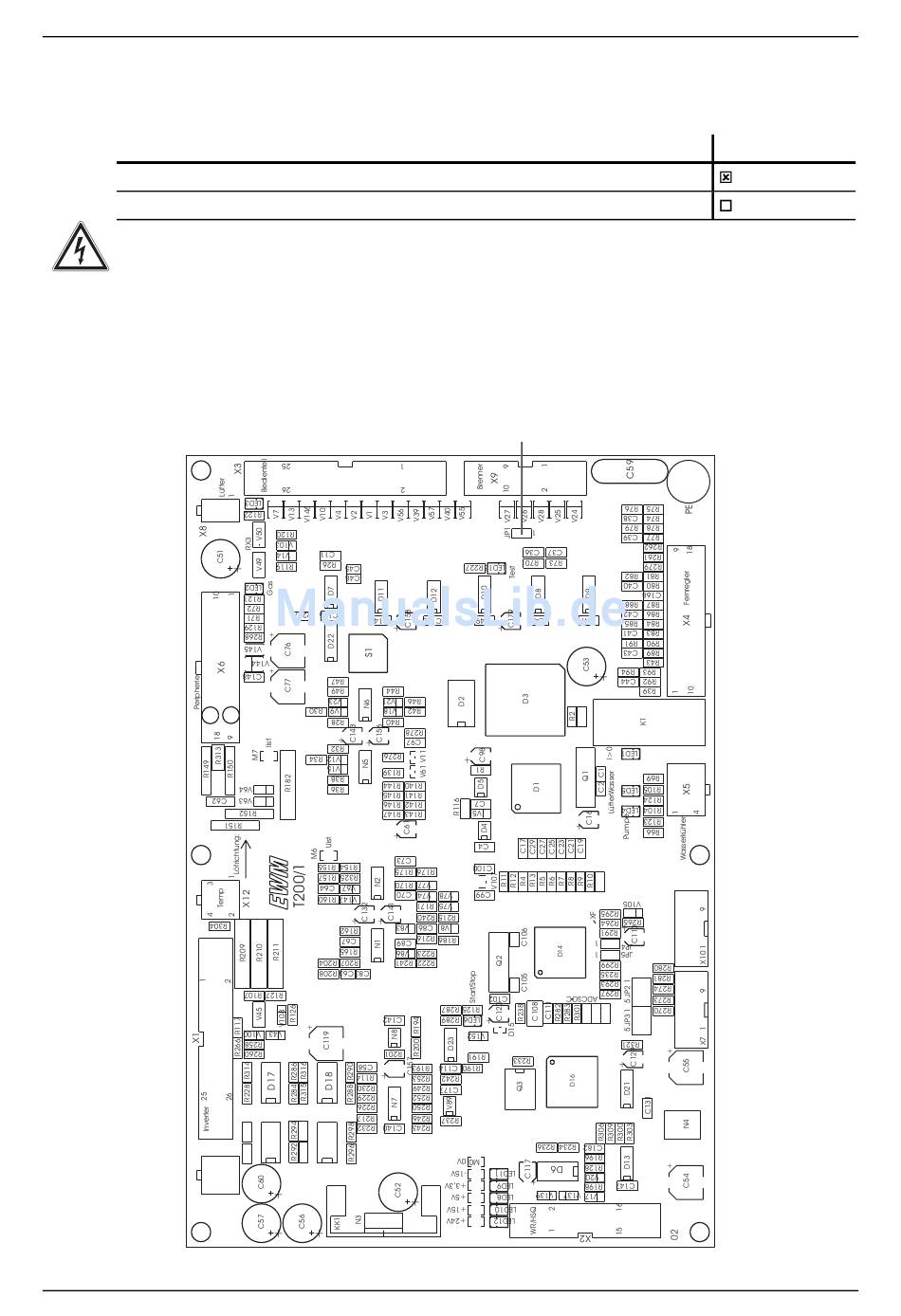

Abb. 2/4 Steuerung T200/1
2/2
JP1
Einstellung
JP1
JP1
