5.2.10.8 WIG-Potibrenneranschluss konfigurieren

Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am of-
fenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs wer-
den im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Spannung
steht noch bis zu 4 Minuten nach dem Ziehen des Netzsteckers an.
1. Gerät ausschalten.
2. Netzstecker ziehen.
3. Mindestens 4 Minuten warten, bis die Kondensatoren entladen sind!
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von befähigten
Personen (autorisiertes Servicepersonal) repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
• Im Reparaturfall befähigte Personen (autorisiertes Servicepersonal) beauftragen!
Gefahren durch nicht durchgeführte Prüfung nach dem Umbau!
Vor Wiederinbetriebnahme muss eine „Inspektion und Prüfung während des Betriebes"
entsprechend IEC / DIN EN 60974-4 „Lichtbogen-Schweißeinrichtungen - Inspektion und
Prüfung während des Betriebes" durchgeführt werden!
• Prüfung nach IEC / DIN EN 60974-4 durchführen!
Beim Anschluss eines Poti-Brenners muss im Inneren des Schweißgerätes auf der Platine T200/1
der Jumper JP1 gezogen werden.
Konfiguration Schweißbrenner
Vorbereitet für WIG-Standard- bzw. Up-/Down-Brenner (ab Werk)
Vorbereitet für Poti-Brenner
Für diesen Brennertyp muss das Schweißgerät auf Schweißbrennermodus 3 eingestellt
werden > siehe Kapitel 5.2.10.2.
099-000188-EW500
27.10.2022
GEFAHR
WARNUNG

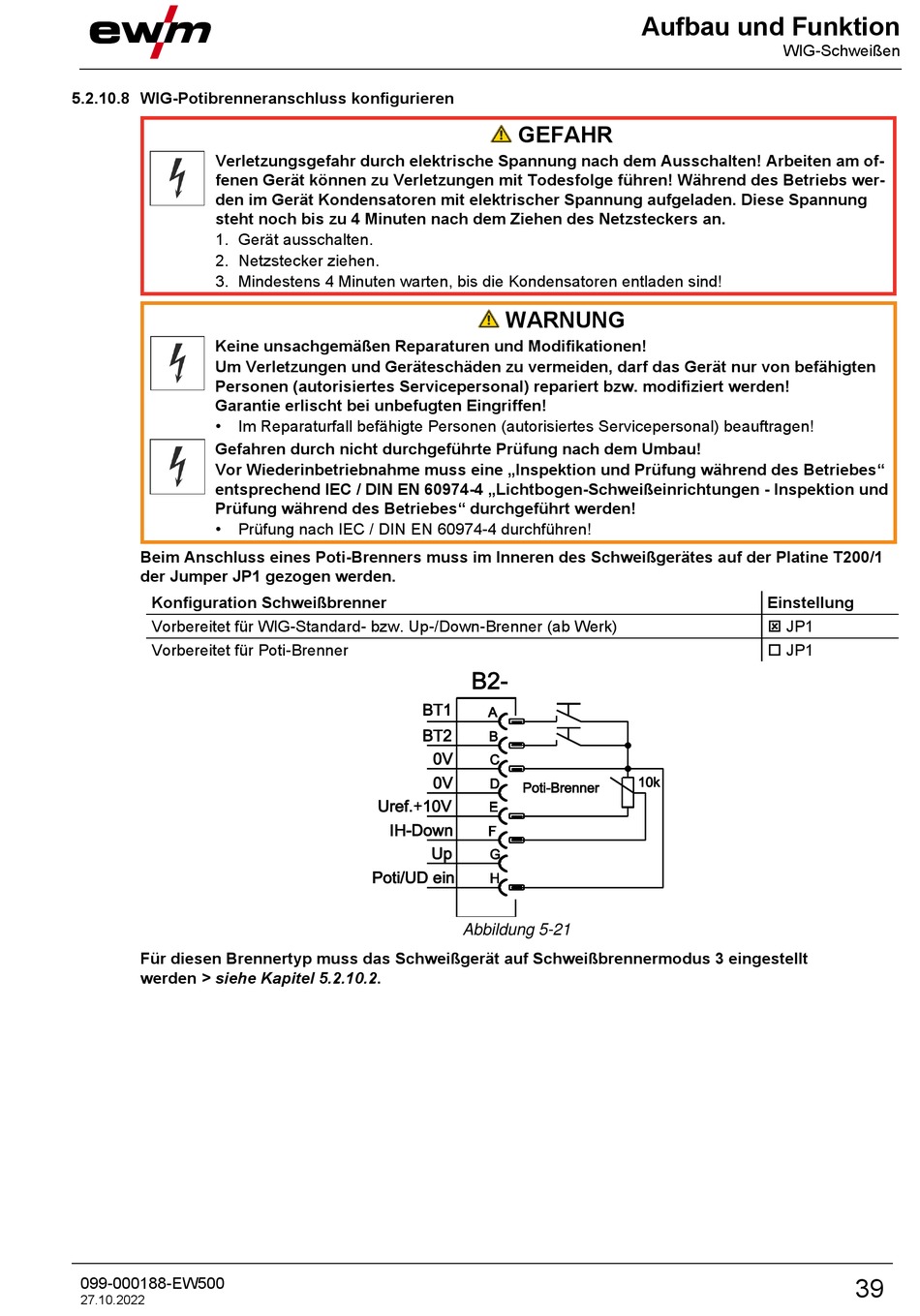

Abbildung 5-21
Aufbau und Funktion
WIG-Schweißen
Einstellung
 JP1
 JP1
