Ersatzteilliste - EWM PiCOTIG 180 AC/DC Betriebsanleitung

9 Ersatzteilliste / Spare parts list
A5
B5
C5
D5
E5
Item Designation
A5 Drossel-Hochsetzsteller
B5 Haupttrafo
C5 Lüfter
D5 Sekundärdioden (4x)
BYT200 PIV400
E5 Wechselrichter-Module (4x)
GA200SA60S
F5 LEM-Wandler LF205-S/SP1
G5 Wechselrichtertreiberstufe TRF5
H5 PCB Brennertasterfilter BTF1

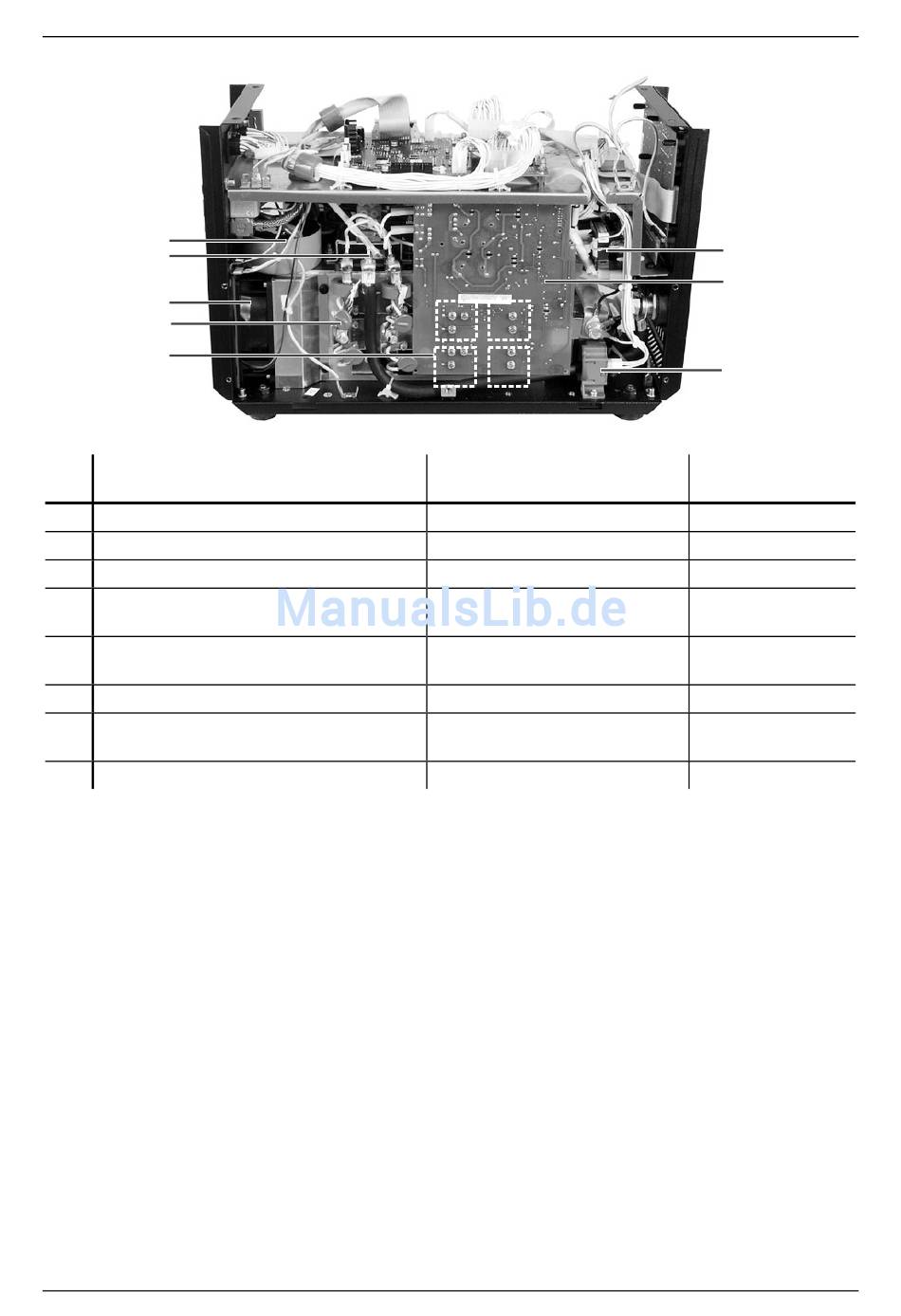

Abb. 8/5: linke Seite; Fig. 8/5: left side (PICOTIG 220 AC/DC)
Description
Choke power factor correction
Main transformer
Fan
Secondary diodes (4 x)
BYT200 PIV400
Inverse rectifier modules (4 x)
GA200SA60S
LEM-converter LF205-S/SP1
Inverse rectifier driver stage
TRF5
PCB torch trigger filter BTF1
9/5
H5
G5
F5
PICOTIG 220
AC/DC
044-002685-00000
092-001560-00001
094-007861-00000
044-002601-00000
074-000600-00000
044-002691-00000
040-000618-00000
040-000545-00000
