EWM PiCOTIG 180 AC/DC Betriebsanleitung Seite 35

9 Ersatzteilliste / Spare parts list
A3
B3
C3
D3
Item Designation
A3 Drossel-Hochsetzsteller
B3 Haupttrafo
C3 Lüfter
D3
Sekundärdioden
E3 LEM-Wandler LF205-S/SP1
F3 PCB Spannungsverdoppler SV2/1
G3 PCB Brennertasterfilter BTF1

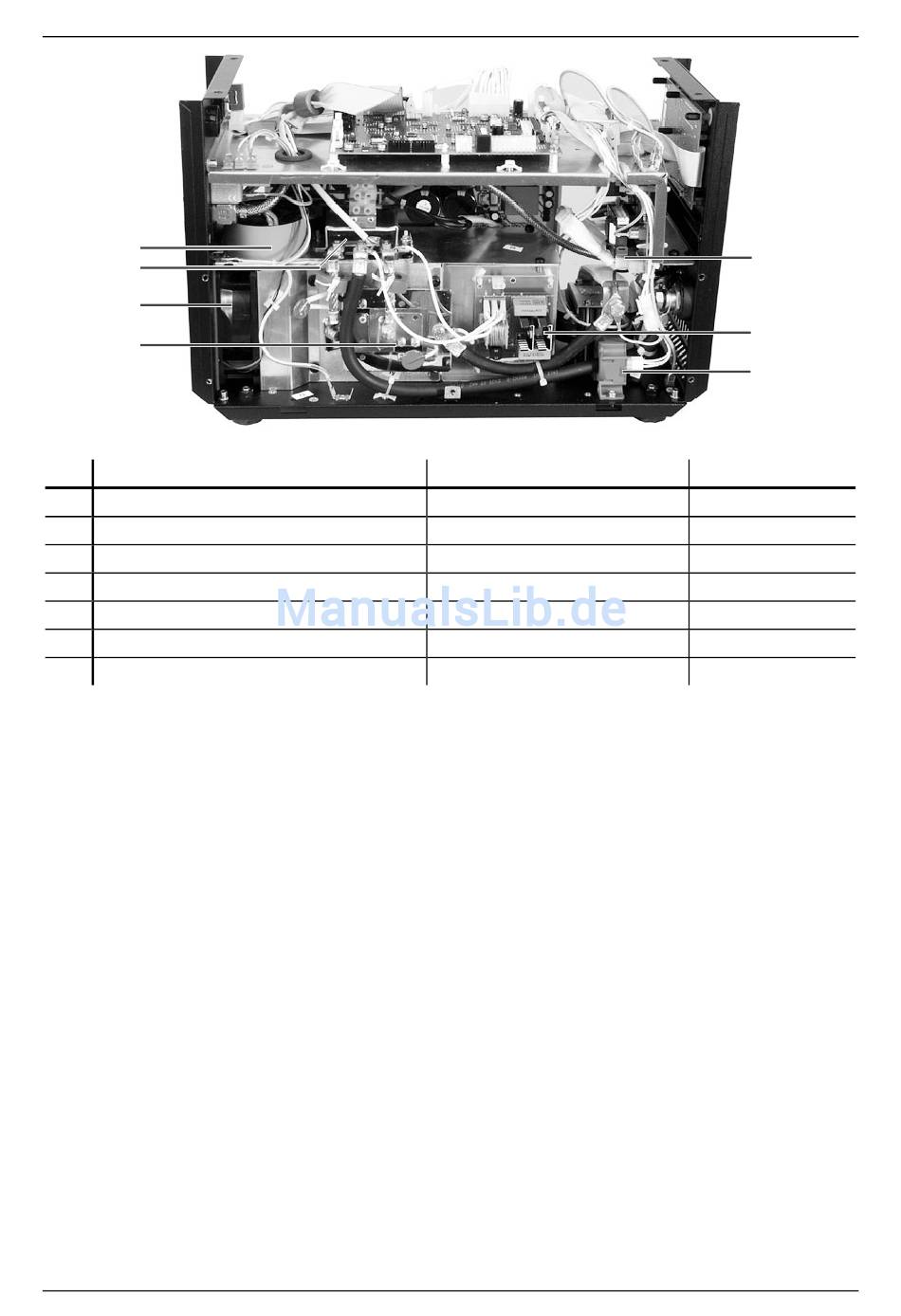

Abb. 8/3: linke Seite; Fig. 8/3: left side (PICOTIG 220 DC)
Description
Choke power factor correction
Main transformer
Fan
Secondary diode
LEM-converter LF205-S/SP1
PCB voltage doubler SV2/1
PCB torch trigger filter BTF1
9/3
G3
F3
E3
PICOTIG 220 DC
044-002685-00000
092-001560-00001
094-007861-00000
044-002312-00000
044-002691-00000
040-000533-00000
040-000545-00000
