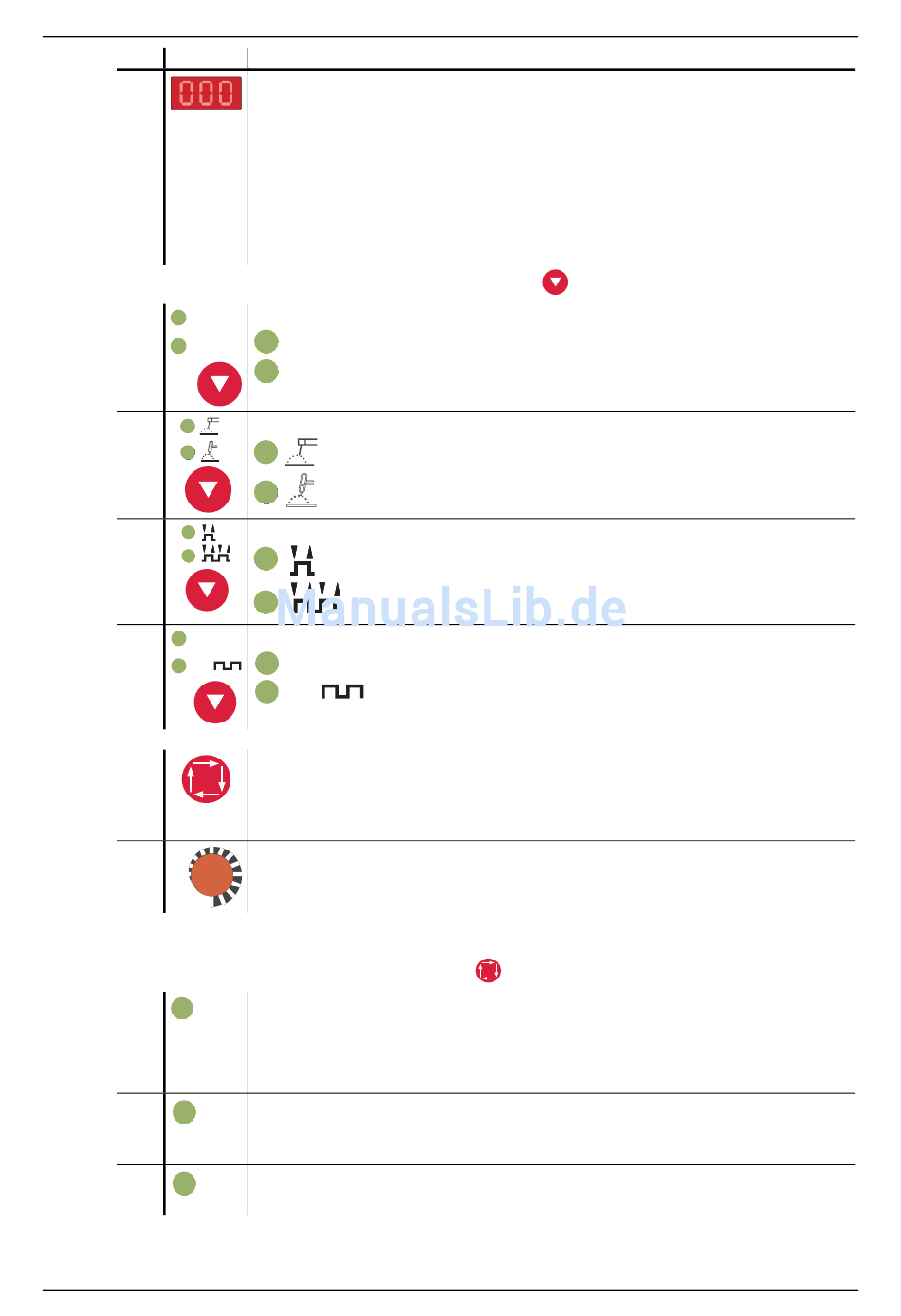

3 Funktionsbeschreibung
Pos. Symbol
A1
Anwahl der entsprechenden Signalleuchten über Taster
B1
AMP
VOLT
C1
D1
E1
DC
AC
F1
G1
AMP AMP
sec
Während des Schweißprozesses zeigen die LED´s H1 bis J1 den Fortgang des Schweißablaufes
an, z.B. während des Gasnachströmens leuchtet die LED J1.
Schweißparameter-Signalleuchten über Taster
H1
AMP
I1
sec sec
J1
sec sec
Beschreibung
Dreistelliges Display (leuchtet, wenn Gerät betriebsbereit)
Zeigt je nach Einstellung am Taster (B1) Schweißstrom und Schweißspannung.
Anzeige von Fehlermeldungen (siehe Kap. 7)
Darstellung der Schweißparameterwerte
des WIG-Ablaufes (F1):
• Hauptstrom (H1),
• Down-Slope-Zeit (I1),
• Gasnachströmzeit (J1)
Display-Umschaltung:
AMP
Anzeige Schweißstrom
VOLT
Anzeige Schweißspannung
Schweißverfahren:
E-Hand-Schweißen
WIG-Schweißen
Betriebsarten (WIG):
2-Takt
4-Takt
Nur T 2.15
DC
WIG-Gleichstrom-Schweißen
AC
WIG-Wechselstrom-Schweißen
Taster zur Anwahl der Schweißparameter-Signalleuchten
des WIG-Ablaufes:
Hauptstrom (H1), Down-Slope-Zeit (I1), Gasnachströmzeit (J1)
Drehgeber zur Einstellung aller Parameter des WIG-Ablaufes (F1).
Hauptstrom (WIG):
I min - 220A; 1A-Schritte.
Haupstrom (E-Hand):
I min - 180A; 1A Schritte
Down-Slope-Zeit (WIG):
0,1s - 20,0s; 0,1s-Schritte.
Die Down-Slope-Zeit ist für 2-Takt und 4-Takt getrennt einstellbar.
Gasnachströmzeit (WIG):
0,1s - 20,0s; 0,1s-Schritte.
von oben nach unten.
anwählbar
