5.13.3 WIG-Potibrenneranschluss konfigurieren

Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten!
Arbeiten am offenen Gerät können zu Verletzungen mit Todesfolge führen!
Während des Betriebs werden im Gerät Kondensatoren mit elektrischer Spannung
aufgeladen. Diese Spannung steht noch bis zu 2 Minuten nach dem Ziehen des
Netzsteckers an.
1. Gerät ausschalten.
2. Netzstecker ziehen.
3. Mindestens 2 Minuten warten, bis die Kondensatoren entladen sind!
Unfallgefahr bei Außerachtlassung der Sicherheitshinweise!
Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein!
• Sicherheitshinweise dieser Anleitung sorgfältig lesen!
• Landesspezifische Unfallverhütungsvorschriften beachten!
• Personen im Arbeitsbereich auf die Einhaltung der Vorschriften hinweisen!
Prüfung!
Vor Wiederinbetriebnahme muss unbedingt eine „Inspektion und Prüfung während des
Betriebes" entsprechend IEC / DIN EN 60974-4
„Lichtbogenschweißeinrichtungen - Inspektion und Prüfung während des Betriebes"
durchgeführt werden!
• Detaillierte Hinweise siehe Standardbetriebsanleitung des Schweißgerätes.

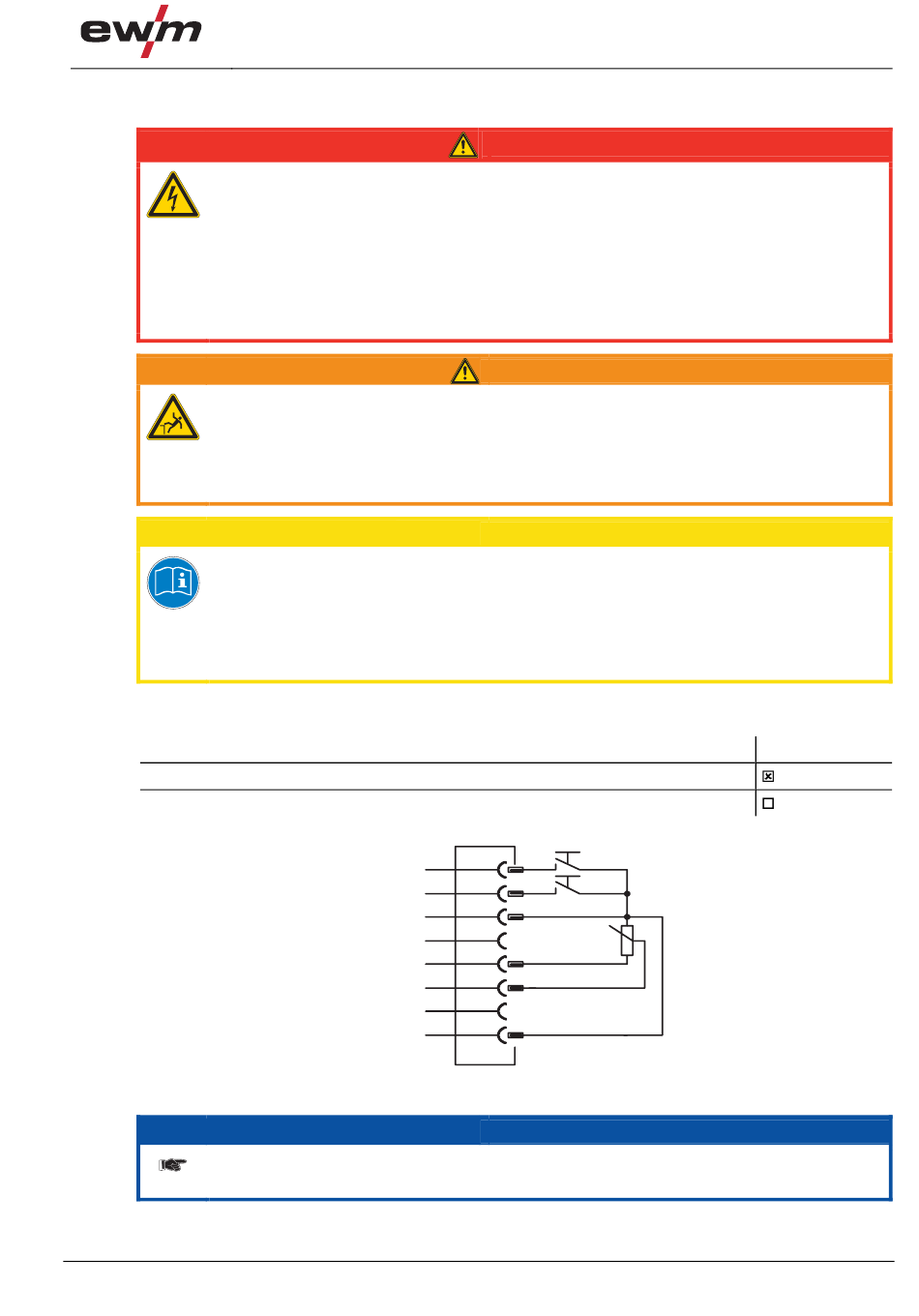

Beim Anschluss eines Potibrenners muss im Inneren des Schweißgerätes auf der Platine T320/1
der Jumper JP27 gezogen werden.
Vorbereitet für WIG-Standard- bzw. Up-Down-Brenner (ab Werk)
Vorbereitet für Potibrenner
Für diesen Brennertyp muss das Schweißgerät auf Schweißbrennermodus 3 eingestellt
werden, siehe Kapitel „Einstellung Brennermodus und Up-/Down-Geschwindigkeit".
099-000120-EW500
26.07.2011
GEFAHR
WARNUNG
VORSICHT
Konfiguration Schweißbrenner
B2-
BT1
A
BT2
B
0V
C
0V
D
Uref.+10V
E
IH-Down
F
Up
G
Poti/UD ein
H
Abbildung 5-30
HINWEIS
Aufbau und Funktion
10k
Poti-Brenner
Erweiterte Einstellungen
Einstellung
JP27
JP27
