2 Gerätebeschreibung
A1
B1
C1
D1
E1
F1
G1
Frontseite
Pos. Symbol Beschreibung
A1
B1
C1
D1
E1
+
F1
-
G1
H1
I1
J1
K1
L1
M1
N1
HF
HF

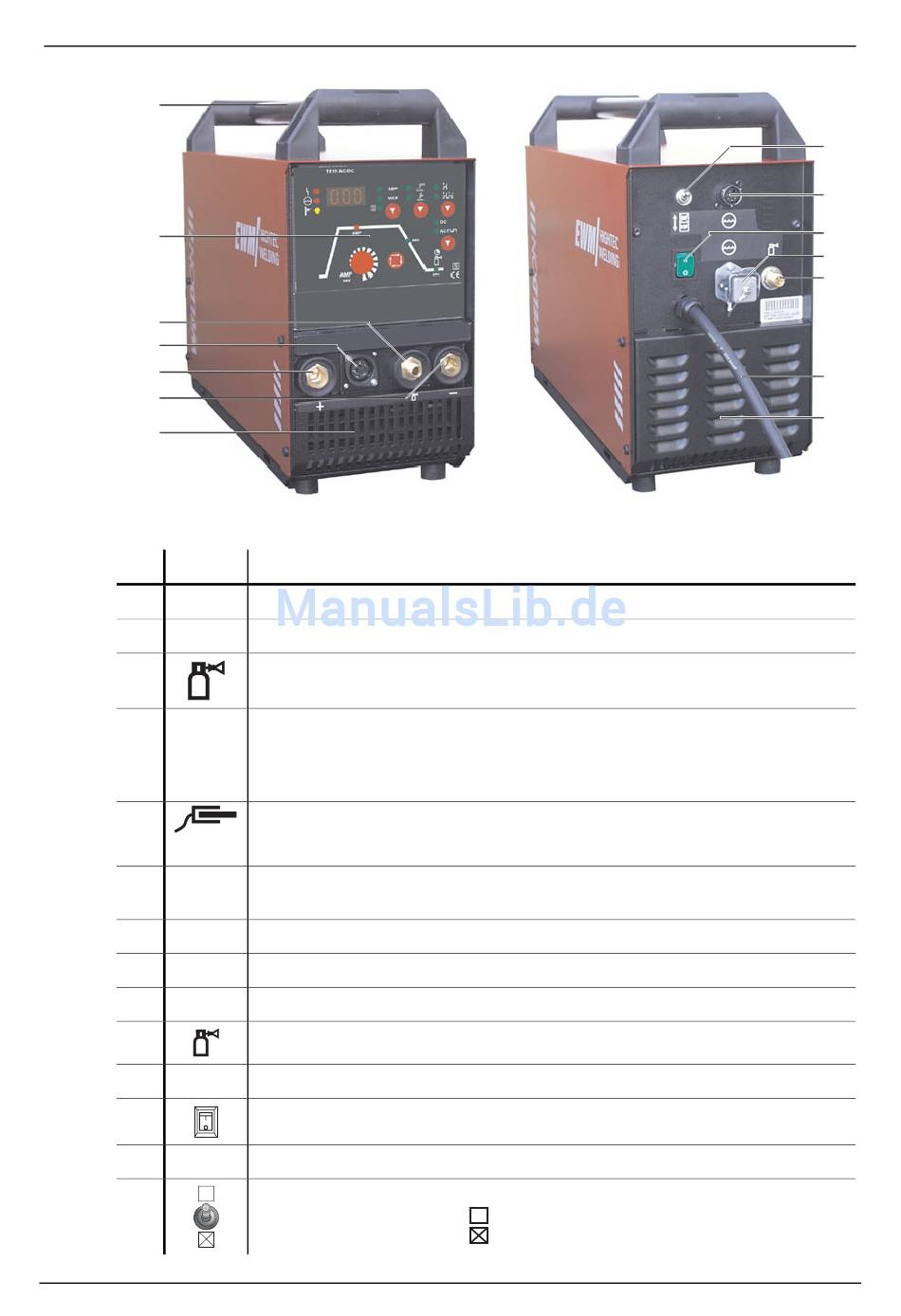

Abb.2 / 1 PICOTIG 180; 220AC/DC
Transportgriff mit Tragegurt
Steuerung
Anschlußnippel G¼
Anschlußbuchse 5polig
oder
Anschlußbuchse 8polig
(Option)
Schweißstrombuchse „+" Werkstückanschluß WIG- Schweißen,
Schweißstrombuchse „-" Brenneranschluß WIG- Schweißen,
Kühllufteintrittsöffnungen
Kühlluftaustrittsöffnungen
Netzkabel mit Anschlußstecker
Anschlußnippel G¼
Anschlußbuchse 5polig
Hauptschalter
Anschlußbuchse 8polig
Umschalter
(siehe Kap. 3.1)
Schutzgas zum Schweißbrenner
Schweißstrompotential „-"
Steuerleitung Standard WIG-Brenner
Steuerleitung WIG-Up/Down- oder Potibrenner
Werkstückanschluß E-Hand-Schweißen
Elektodenhalteranschluß E-Hand-Schweißen
Schutzgasanschluß vom Druckminderer
Spannungsversorgung Kühlgerät (Option)
Gerät Ein/Aus
Steuerleitung Kühlgerät (Option)
Zündungsarten:
HF-Zündung
HF
Liftarc (Berührungszündung)
HF
2/1
N1
M1
L1
K1
J1
I1
H1
Rückseite
