A.12 Transport Wings
Um sicherzustellen,
Kamerabilder) zuverlässig arbeitet, müssen die Transport Wings eingesetzt werden. Zum
Lieferumfang des WideTEK 36 Scanners gehören zwei schwarze Transport Wings.
Hinweis: Für spezielle Dokumente, z.B. halbtransparente Vorlagen, ist optional ein Set
bestehend aus weißer Andruckplatte und zwei weißen Transport Wings
erhältlich.
Diese können mit wenigen Handgriffen durch den Bediener ausgetauscht
werden.
Die Transport Wings haben an einer Seite zwei schmale Ausschnitte. Diese Seite der
Transport Wings muss an der Vorderseite der Andruckplatte eingesetzt werden.
Um die Transport Wings einzusetzen, klappen Sie das Oberteil des Scanners nach oben.
Dazu drücken Sie die Verriegelungen an der linken und rechten Gehäuseseite.
Das Aufklappen wird durch die integrierten Gasdruckfedern unterstützt. Abbildung 9 zeigt
die Position der Verriegelung an der linken Gehäuseseite (1).

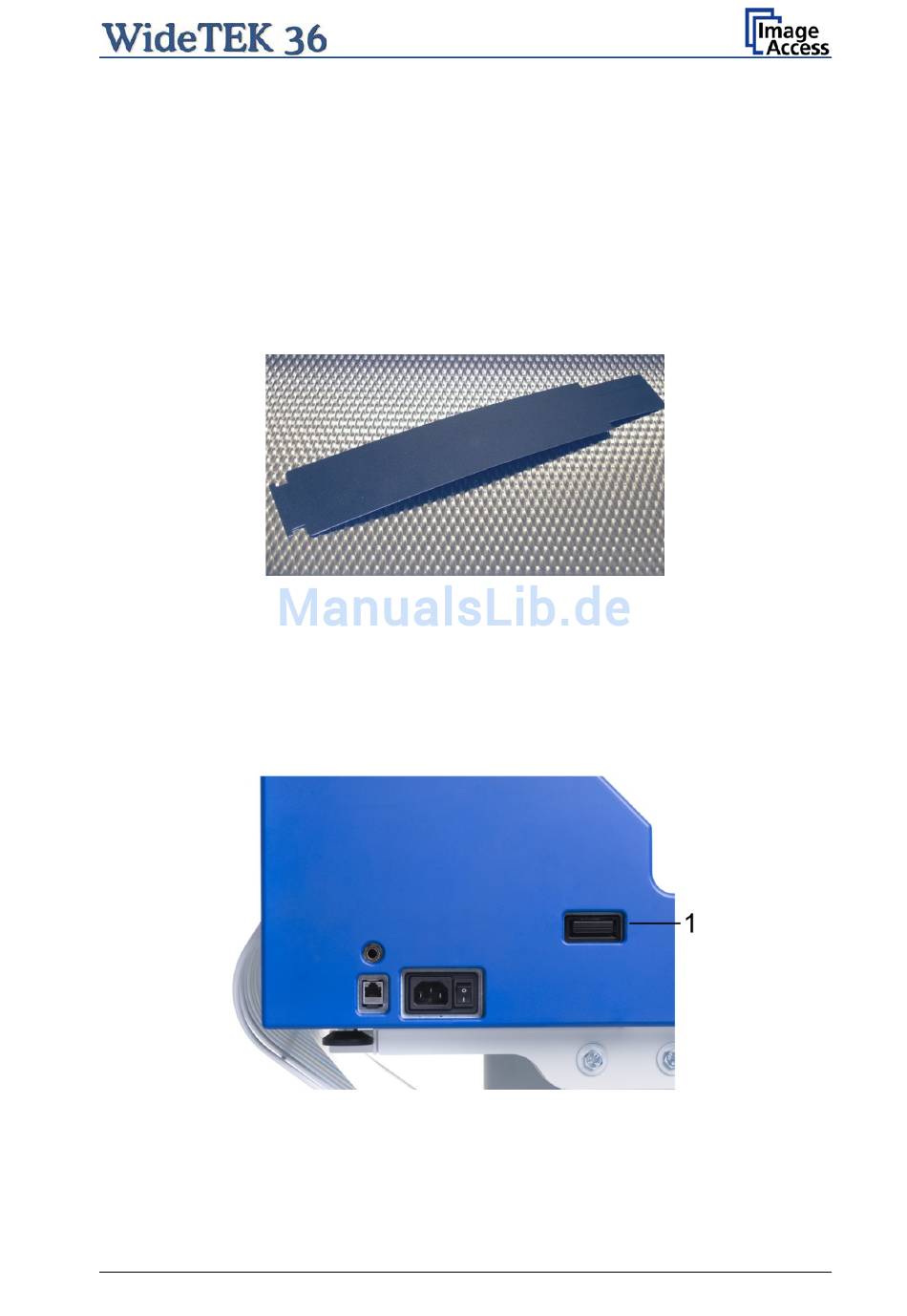

Abbildung 9: Verriegelung an der linken Gehäuseseite
Bedienungsanleitung
dass die sog. „Stitching"

Abbildung 8: Transport Wing

Funktion (Zusammenfügen der
Seite 27
