A.11 Anpressdruck der Andruckplatte einstellen
Benötigtes Werkzeug: Inbusschlüssel 2,5 mm
Die Großformatscanner WideTEK 36, 42 und 48 verfügen über ein mittleres
Führungsblech. Dieses Führungsblech drückt die zu scannenden Dokumente gegen die
Glasplatte, ohne sie selbst zu berühren. Der Anpressdruck der Andruckplatte ist durch
den Benutzer einstellbar.
Bei der Auslieferung ist ein mittlerer Anpressdruck eingestellt. Bei Scannern, die vor
August 2010 gebaut wurden, ist der Anpressdruck auf den Maximalwert eingestellt.
Aufgrund des hohen Anpressdrucks kann es beim Scannen von Dokumenten mit hohem
Papiergewicht oder bei sehr steifen Vorlagen zu Bildverzerrungen kommen. Diese
Bildverzerrungen finden sich im Bereich des oberen Bildrandes. Durch die Reduzierung
des Anpressdrucks werden die Bildverzerrungen eliminiert.
Der Anpressdruck kann mit wenigen, einfachen Schritten reduziert werden.
Die Andruckplatte (1) überdeckt den Bereich der Andruckwippen. Sie ist auf zwei Bolzen
links und rechts vom Papiereinzug drehbar gelagert.

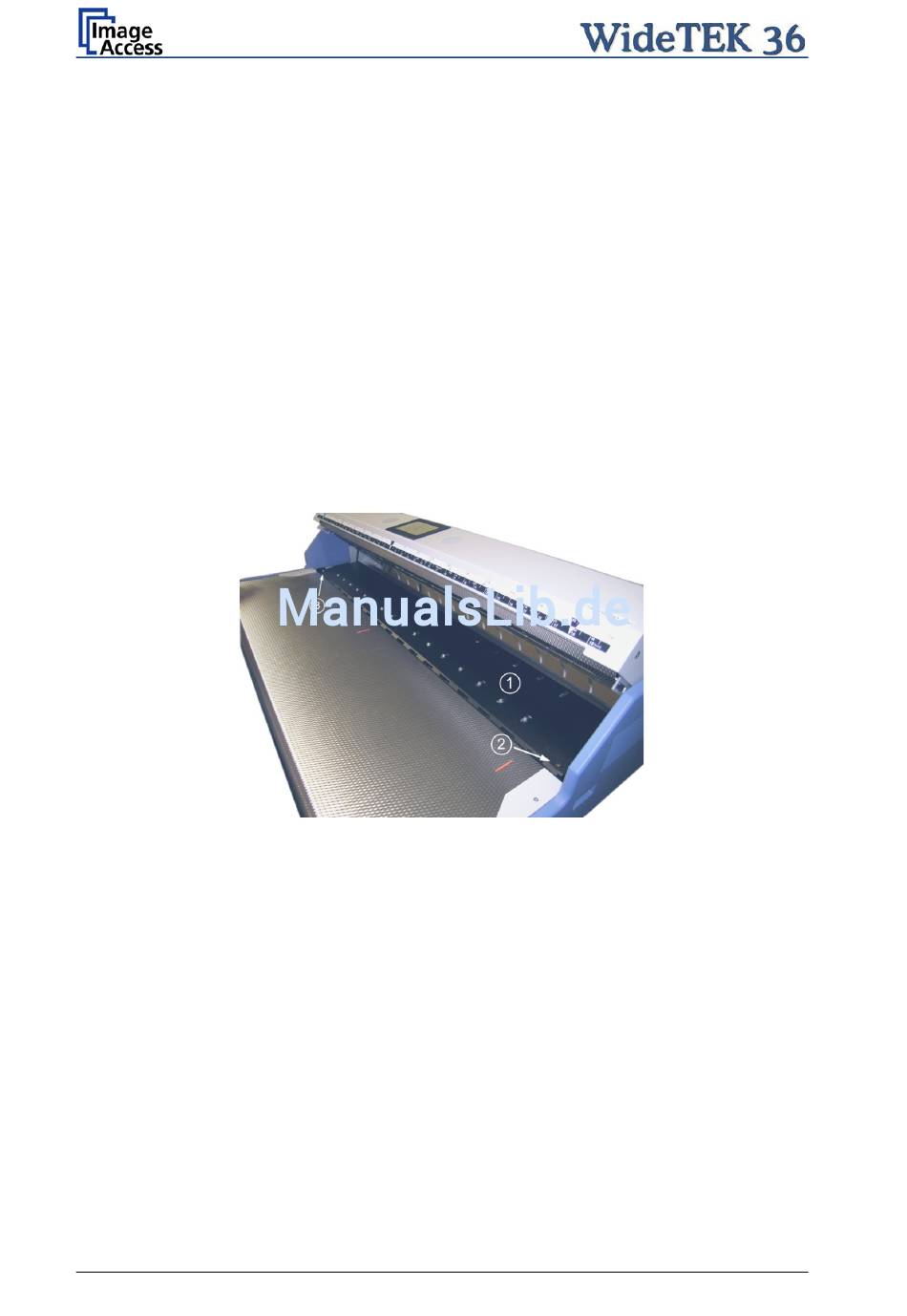

Abbildung 4: Oberteil geöffnet, Andruckplatte sichtbar
Lokalisieren Sie die beiden Innensechskantschrauben (Abbildung 4, Position (2) und (3))
in an jedem Ende der Andruckplatte.
