Positionieren Sie das Anschlusskabel dicht bei der VGA-Buchse des Mainboards.

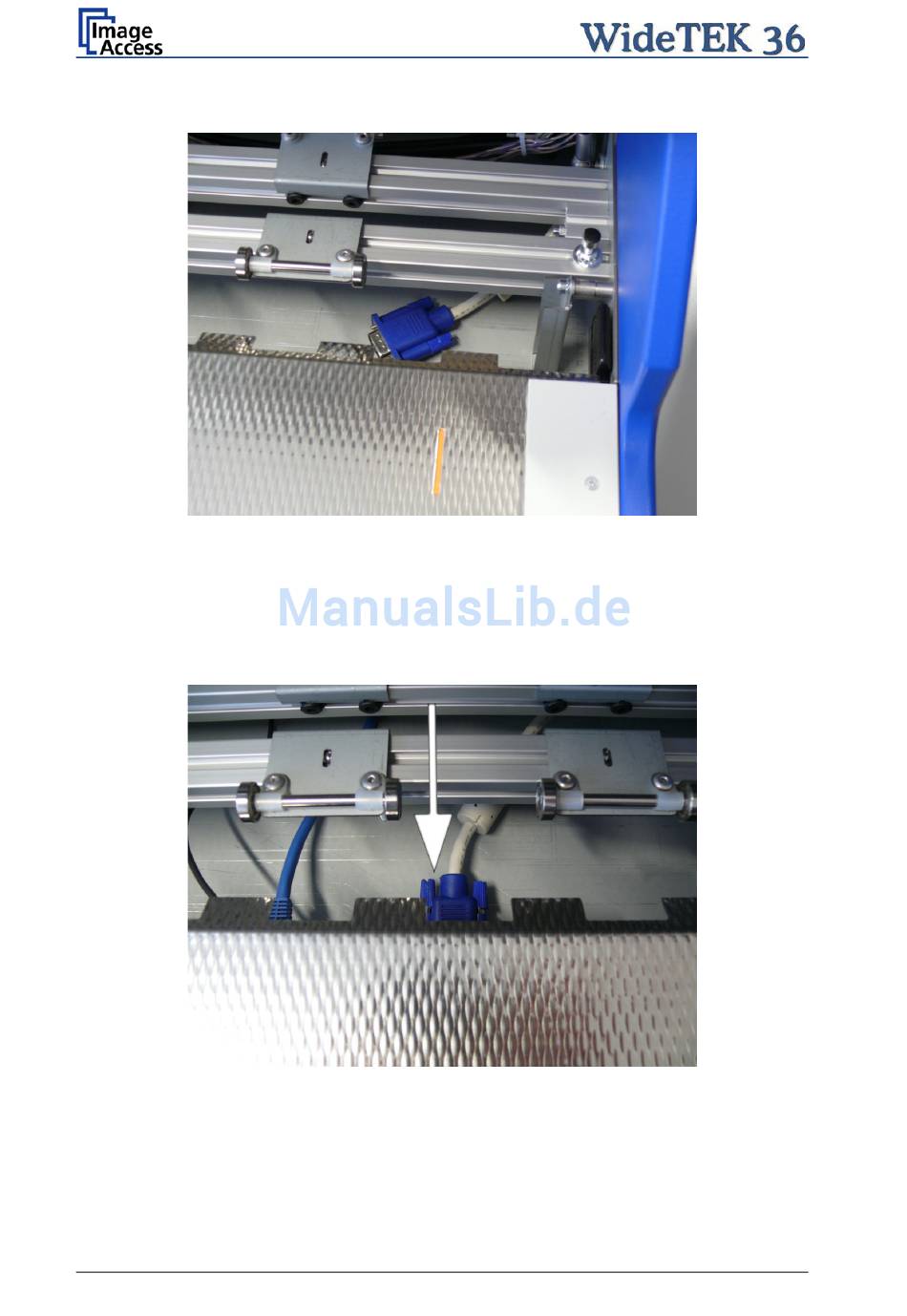

Abbildung 19: Anschlusskabel neben Buchse

Es ist empfehlenswert, den VGA-Stecker mithilfe einer zweiten Person auf der VGA-
Buchse zu positionieren.
Von der Rückseite des Scanners kann die Position von VGA-Buchse und –Stecker
angesagt werden, während die zweite Person von der Vorderseite den VGA-Stecker in
die VGA-Buchse einsteckt.

Abbildung 20: VGA-Stecker eingesteckt

Setzen Sie abschließend die Andruckplatte wieder ein und klappen Sie das Oberteil
herunter.
Seite 32 Bedienungsanleitung
