A.17.2

White Balance

Hinweis: Die Transport Wings müssen vor dem Start des Weißabgleichs eingesetzt
werden.

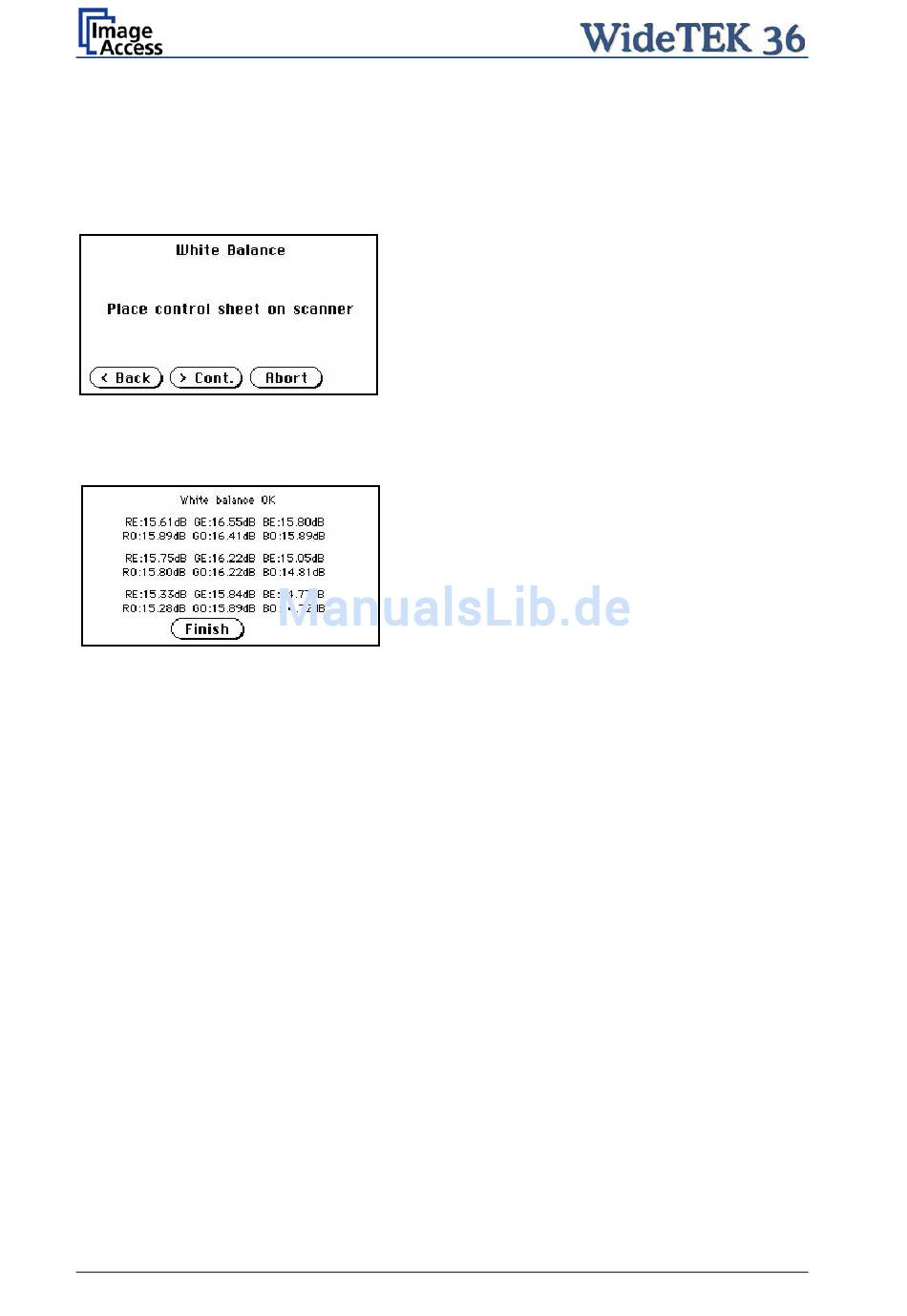

Abbildung 30: Referenzvorlage
einlegen
Abbildung 31: Ergebnis Weißabgleich
A.17.3

Lamp On / Off

Drücken Sie auf das Tastenfeld Lamp On / Off, um die Lampen einzuschalten. Die
Lampen schalten ab, sobald das Tastenfeld nicht mehr gedrückt wird.
A.17.4

Exit Selftest

Das Antippen von Exit Selftest beendet den Setup Modus und schaltet in den
Bedienmodus um. Der Touchscreen zeigt dann das Startmenü.
Seite 38
Tippen Sie auf das Tastenfeld White Balance,
um den Weißabgleich zu starten. Positionieren
Sie die Testvorlage für den Weißabgleich auf der
Glasplatte an der oberen Kante (Scharnierseite).
Die Testvorlage muss die komplette Breite der
Glasplatte abdecken. Tippen Sie nun auf > Cont.
Der Weißabgleich benötigt einen kurzen
Moment.
Tippen Sie auf Abort, wenn der Weißabgleich
nicht gestartet werden soll. Die Anzeige kehrt
zum vorherigen Bild zurück.
Nach Abschluss des Weißabgleichs wird das
Ergebnis angezeigt.
Tippen Sie auf Finish, um zum Self Test 1 Menü
zurückzukehren.
