Touch Adjust; Touch Test; Abbildung 32: Touchscreen Test - Image Access WideTEK 36 Bedienungsanleitung

A.17.5

Touch Adjust

Mit dieser Funktion wird die Größe des beschreibbaren Bereichs des Touchscreens
definiert. Der erste Schritt nach Auswahl dieser Funktion muss sehr schnell erfolgen, um
die Justierungsprozedur zu aktivieren.
Hinweis: Bitte lesen Sie die Beschreibung der folgenden Schritte vollständig
bevor Sie die Justierung starten.
Verwenden
geeigneten Stift, z.B. einen Stift wie er bei PDA's verwendet wird.
Tippen Sie auf das Tastenfeld Touch Adjust, dann drücken Sie auf den Touchscreen und
halten den Druck aufrecht. Die erste Meldung, die angezeigt wird, kann ignoriert werden.
Nach einem kurzen Moment erscheint ein blinkender Punkt in der linken, oberen Ecke des
Touchscreens. Der Touchscreen zeigt die Meldung: Touch this blinking dot
Tippen Sie auf den blinkenden Punkt. Um eine präzise Festlegung der Position zu
erhalten, verwenden Sie dazu einen geeigneten Stift.
Im nächsten Schritt wechselt der blinkende Punkt in die untere, rechte Ecke. Tippen Sie
nun auf diesen blinkenden Punkt. Verwenden Sie dazu einen geeigneten Stift.
Nach dem Antippen dieses Punktes zeigt der Touchscreen wieder das Selt Test 2 Menü.
Bitte prüfen Sie die Justierung mit der Touch Test Funktion.
A.17.6

Touch Test

Mit Touch Test wird die Funktion des Touchscreens geprüft.

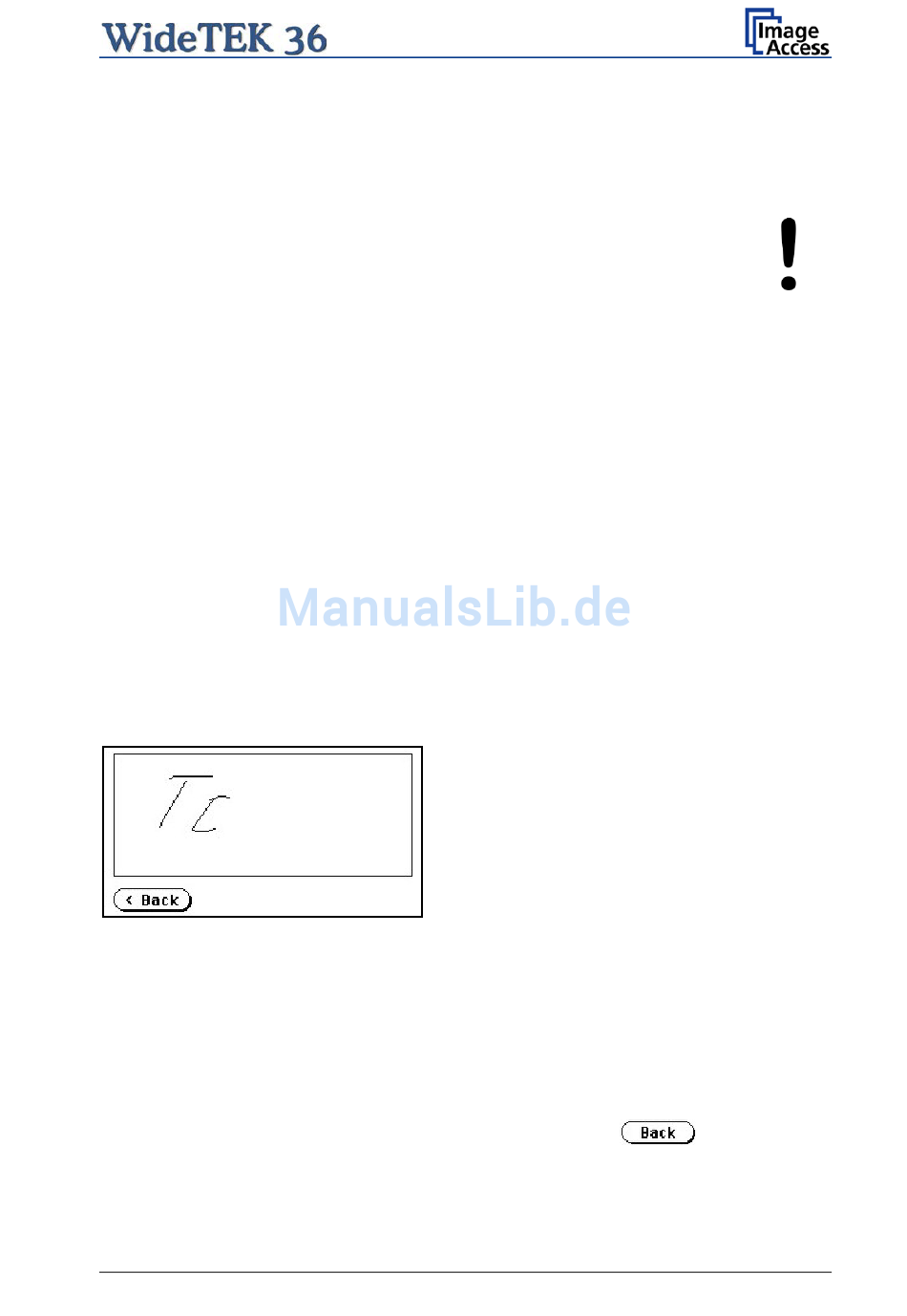

Abbildung 32: Touchscreen Test

Nach Auswahl dieser Funktion zeigt der Touchscreen eine leere Fläche.
Zeichnen Sie mit einem geeigneten Stift einige beliebige Zeichen auf den Touchscreen.
Prüfen Sie dabei die Übereinstimmung bzw. Abweichung zwischen Schreibposition und
angezeigter Position.
Ist die Abweichung zu groß, wiederholen Sie die in Kapitel A.17.5 beschriebene
Justierung.
Um zur Auswahl zurückzukehren, tippen Sie auf das Tastenfeld
