A.9 Übersicht
A.9.1

Komponenten an der Vorderseite

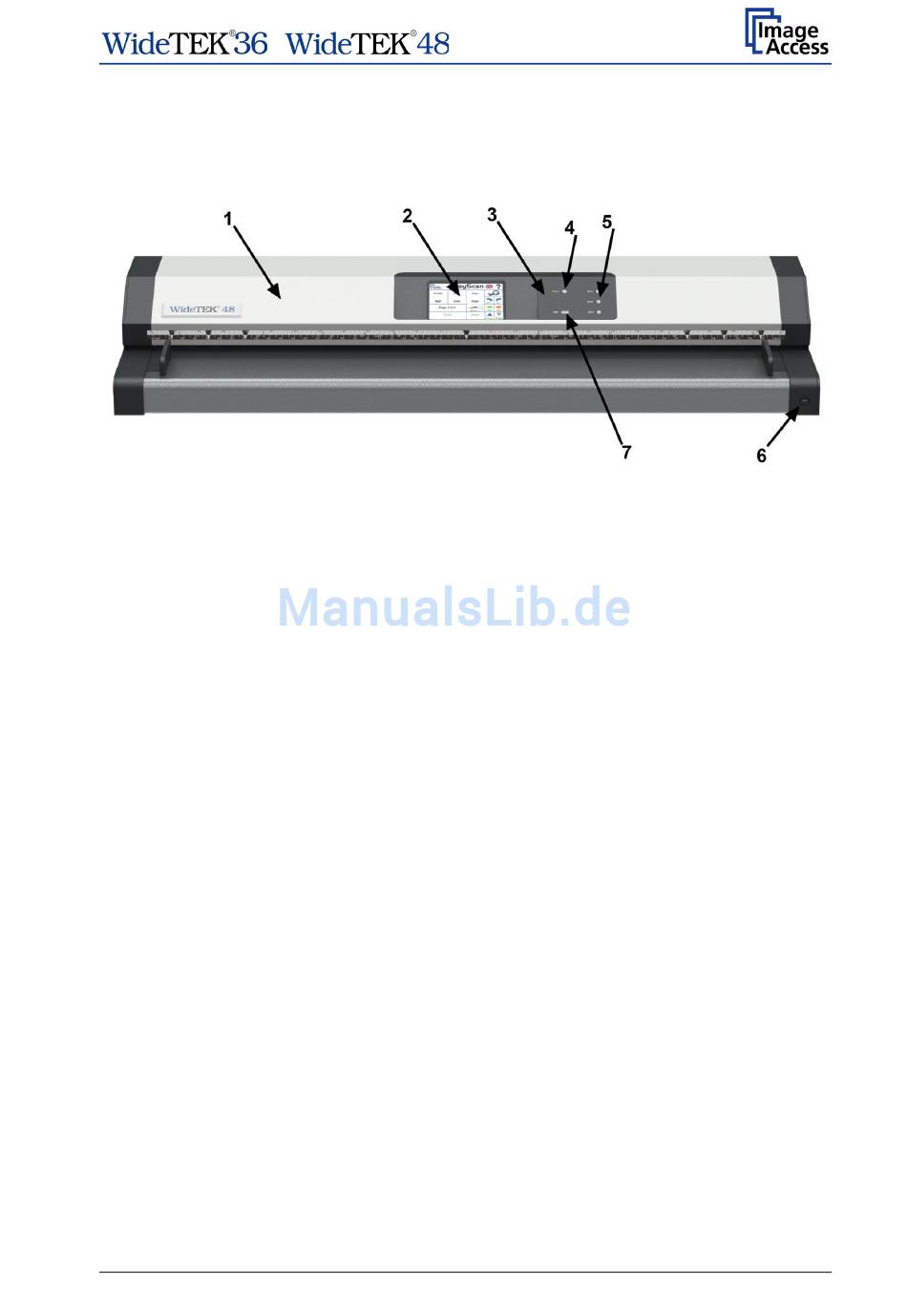

Abbildung 6: Vorderansicht WideTEK 48

Abbildung 6 zeigt die Hauptkomponenten der WideTEK
®
Großformatscanner.
1: Oberteil. Das Oberteil enthält die Kameras und den Papiertransport.
2: Touchscreen. Der Touchscreen zeigt alle Menüs zur Steuerung des Scanners.
3: Tastatur zur Bedienung der Grundfunktionen.
4: Stand-by Schalter.
5: Funktionstasten zur Steuerung der wichtigsten Funktionen des Scanners
6: USB-Buchse: Diese USB Buchse ermöglicht den Anschluss geeigneter
Speichermedien an den Scanner.
7: Kontrollleuchte für die USB-Buchse
Bedienungsanleitung Seite 21
