Elektrische Installation
HINWEIS
ELEKTROMAGNETISCHE STÖRUNGEN
Verwenden Sie abgeschirmte Kabel für Motor- und
Steuerkabel und separate Kabel für Netzversorgung,
Motor- und Steuerkabel. Die Nichtbeachtung dieser
Vorgabe kann zu nicht vorgesehenem Verhalten oder
reduzierter Leistung der Anlage führen. Ein Mindest-
abstand von 200 mm zwischen Leistungs- und
Motorkabeln sowie Steuerleitungen ist erforderlich.

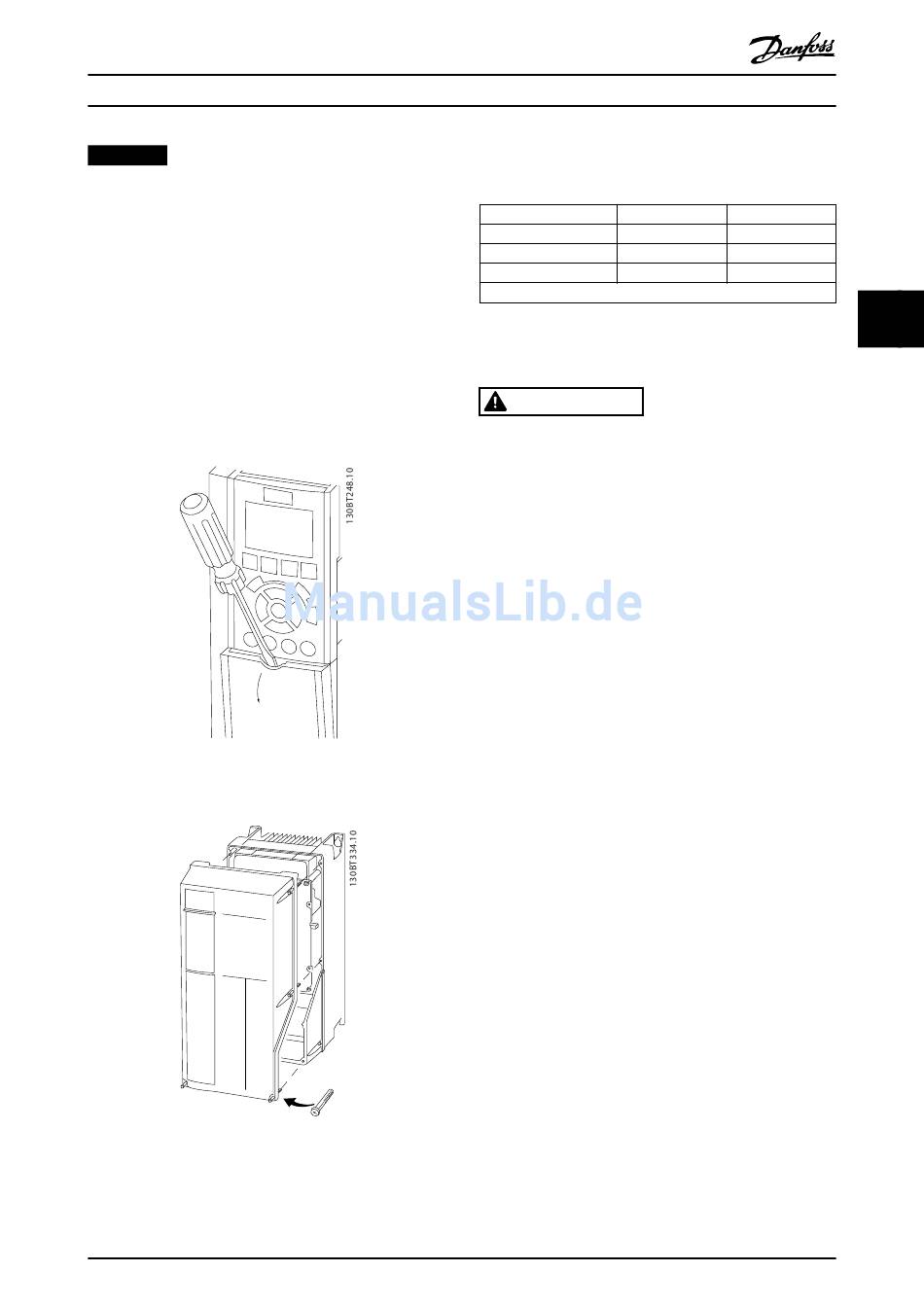

4.5 Zugang

•
Entfernen Sie die Abdeckung mithilfe eines
Schraubendrehers (siehe Abbildung 4.3) oder
durch Lösen der Befestigungsschrauben (siehe
Abbildung 4.4).
Abbildung 4.3 Zugang zur Verkabelung bei Gehäusen der
Schutzarten IP20 und IP21
Abbildung 4.4 Zugang zur Verkabelung bei Gehäusen der
Schutzarten IP55 und IP66
MG20MC03
Produkthandbuch
Ziehen Sie die Schrauben der Abdeckung mit den in
Tabelle 4.1 angegebenen Anzugsdrehmomenten fest.
Gehäuse
Keine Schrauben anzuziehen für A2/A3/B3/B4/C3/C4.
Tabelle 4.1 Anzugsdrehmoment für Abdeckungen [Nm]

4.6 Motoranschluss

WARNUNG
INDUZIERTE SPANNUNG!
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte freigeschaltet sind. Die
Nichtbeachtung der Empfehlung zum separaten Verlegen
von Motorkabeln oder zur Verwendung von
abgeschirmten Kabeln kann schwere Personenschäden
oder sogar tödliche Verletzungen zur Folge haben.
•
•
•
•
•
•
Verfahrensweise
1.
2.
3.
Danfoss A/S © 01/2015 Alle Rechte vorbehalten.
IP55
A4/A5 2
B1/B2 2.2
C1/C2 2.2
Verlegen Sie Motorkabel getrennt oder
Verwenden Sie abgeschirmte Kabel.
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften. Maximale
Kabelquerschnitte siehe Kapitel 8.1 Elektrische
Daten.
Befolgen Sie die Anforderungen des Motorhers-
tellers an die Motorkabel.
Kabeleinführungen für Motorkabel oder
Bodenplatten mit Durchführungen sind am
Unterteil von Frequenzumrichtern mit Schutzart
IP21 (NEMA1/12) oder höher vorgesehen.
Schließen Sie kein Anlass- oder Polwechselgerät
(z. B. Dahlander-Motor oder Asynchron-Schleif-
ringläufermotor) zwischen Frequenzumrichter und
Motor an.
Isolieren Sie einen Abschnitt der äußeren
Kabelisolierung ab.
Positionieren Sie das abisolierte Kabel unter der
Kabelschelle, um eine mechanische Befestigung
und elektrischen Kontakt zwischen Kabelschirm
und Erde herzustellen.
Schließen Sie das Erdungskabel gemäß den
Erdungsanweisungen in Kapitel 4.3 Erdung an die
nächstgelegene Erdungsklemme an, siehe
Abbildung 4.5.
IP66
2
2.2
2.2
4 4
