Mechanische Installation

3.3.3 Vorbereitung der Adapterplatte

Die Adapterplatte ist mit und ohne vorgebohrte Löcher
erhältlich.
Weitere Informationen zur Adapterplatte ohne vorgebohrte
Löcher finden Sie unter Abbildung 3.3.
Bereich 1

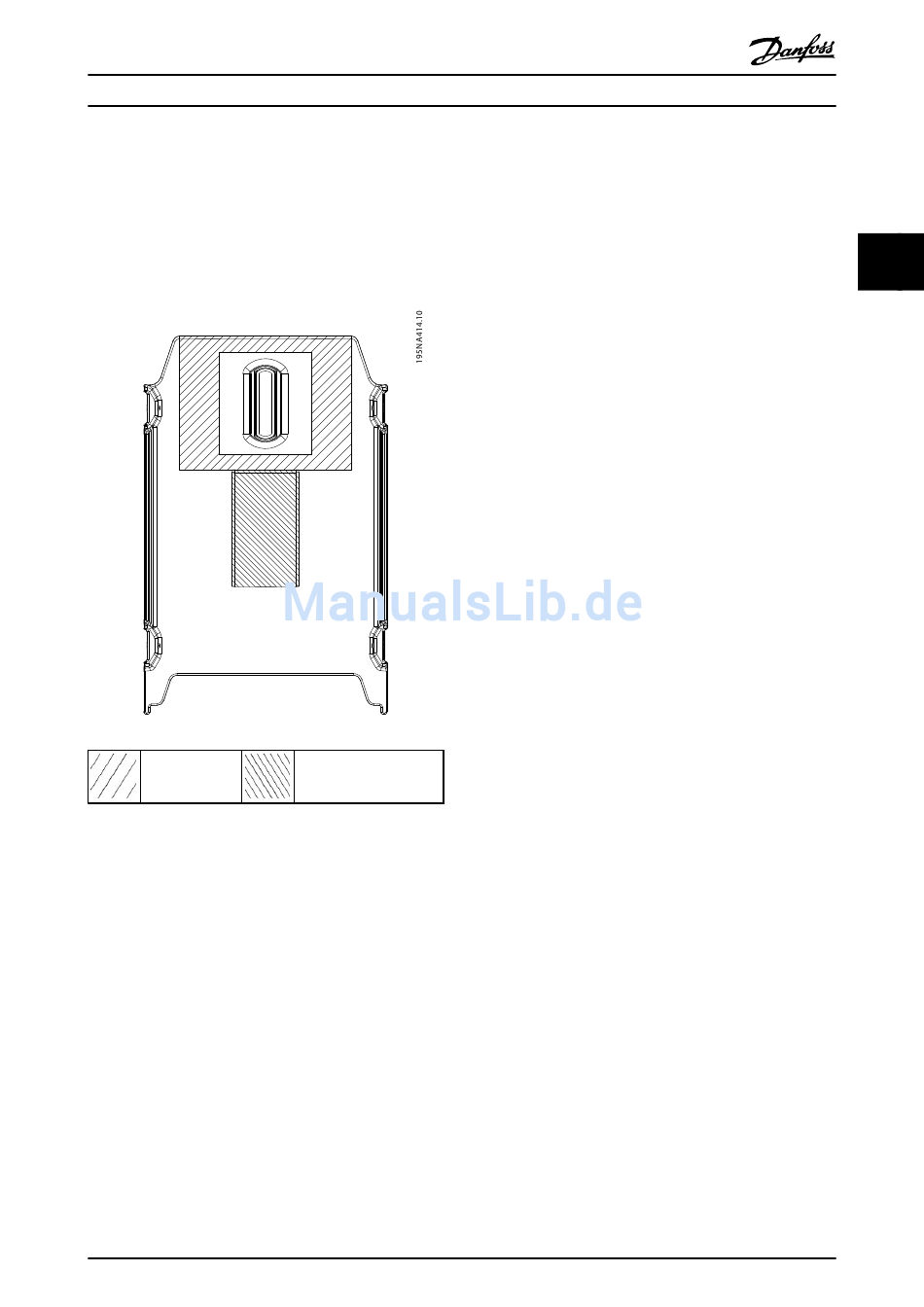

Abbildung 3.3 Adapterplatte, Führung für Bohrungen
Wenn die Adapterplatte keine Bohrungen aufweist, bohren
Sie sie wie folgt:
•
4 Bohrungen in Bereich 1, zur Montage der
Adapterplatte am Motor (erforderlich).
•
1 Bohrung in Bereich 2, für die Hebeöse
(optional).
•
Lassen Sie Spiel für die Senkkopfschrauben.
Bei einer Adapterplatte mit vorgebohrten Löchern sind
keine zusätzlichen Bohrungen erforderlich. Vorgebohrte
Löcher sind speziell für FCM 106-Motoren ausgelegt.
MG03L203
Produkthandbuch
Bereich 2
