Elektrische Installation

4 Elektrische Installation

4.1 Sicherheitshinweise

Allgemeine Sicherheitshinweise finden Sie unter
Kapitel 2 Sicherheit.
4 4
WARNUNG
INDUZIERTE SPANNUNG
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte freigeschaltet sind. Die
Nichtbeachtung dieser Empfehlung kann schwere
Personenschäden oder sogar tödliche Verletzungen zur
Folge haben.
•
Verlegen Sie Motorkabel getrennt oder
•
verwenden Sie abgeschirmte Kabel
VORSICHT
GEFAHR EINES STROMSCHLAGS
Der Frequenzumrichter kann einen Gleichstrom im
Schutzleiter verursachen. Das Nichtbeachten der unten
aufgeführten Empfehlung kann dazu führen, dass der
RCD nicht den vorgesehenen Schutz bietet.
•
Wird zum Schutz gegen elektrischen Schlag ein
Fehlerstromschutzschalter (Residual Current
Device, RCD) verwendet, darf nur der Typ B auf
der Versorgungsseite des Produkts eingesetzt
werden.
Überstromschutz
•
Für Anwendungen mit mehreren Motoren
benötigen Sie zusätzliche Schutzvorrichtungen
wie einen Kurzschlussschutz oder einen
thermischen Motorüberlastschutz.
•
Damit ein Kurzschluss- und Überstromschutz
gewährleistet ist, müssen Sie die Eingänge
absichern. Wenn die Sicherungen nicht
Bestandteil der Lieferung ab Werk sind, muss sie
der Installateur als Teil der Installation bereit-
stellen. Die maximalen Nennwerte der
Sicherungen finden Sie unter Tabelle 7.15.
Leitungstyp und Nennwerte
•
Die Querschnitte und Hitzebeständigkeit aller
verwendeten Kabel sollten den örtlichen und
nationalen Vorschriften entsprechen.
•
Empfehlung für Stromleitungskabel: Kupferdraht
mit einer Hitzebeständigkeit von mindestens
75 °C.
16
Produkthandbuch
Danfoss A/S © Rev. 07/2014 Alle Rechte vorbehalten.
Empfohlene Kabelquerschnitte und -typen finden Sie unter
und Kapitel 7.6 Technische Daten zu Kabeln.

4.2 IT-Netz

VORSICHT
IT-NETZ
Installation an isolierter Netzstromquelle (IT-Netz).
Max. zulässige Versorgungsspannung bei Netzanschluss:
440 V (3x380-480 V-Einheiten).
Nur für den IT-Netzbetrieb,
•
Unterbrechen Sie die Stromversorgung und
warten Sie die Entladezeit ab. Siehe Entladezeit in
Tabelle 2.1.
•
Entfernen Sie die Abdeckung, siehe Abbildung 4.6.
•
Deaktivieren Sie den EMV-Filter, indem Sie den
EMV-Schalter/die Schraube entfernen. Zur
Position siehe Abbildung 4.1.
Schalten Sie in diesem Modus die internen EMV-Filterkon-
densatoren zwischen Gehäuse und der EMV-Filterschaltung
aus, um die Erdungskapazität zu verringern.
1
1 EMV-Schalter/Schraube

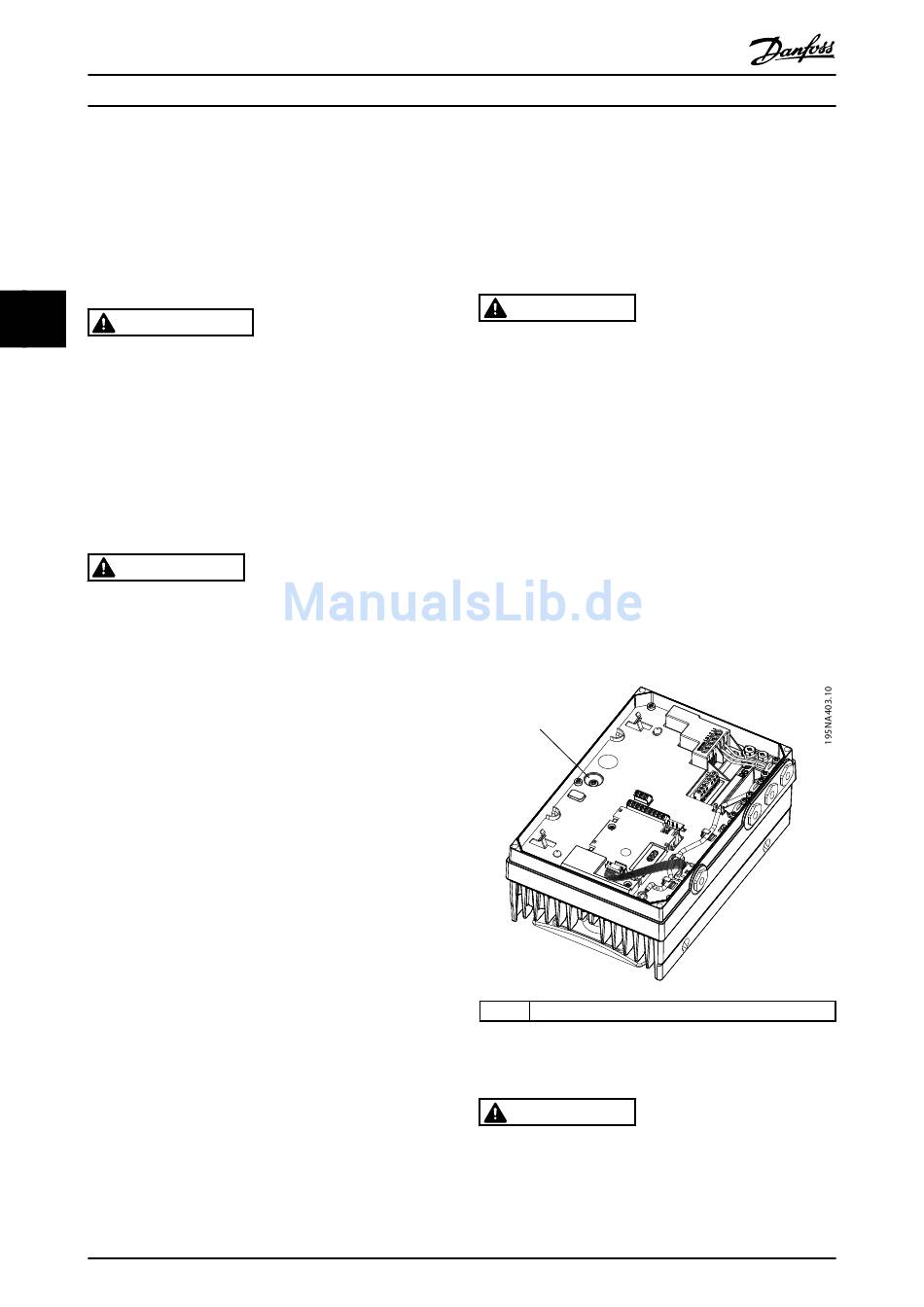

Abbildung 4.1 Position des EMV-Schalters/der Schraube
VORSICHT
Verwenden Sie beim erneuten Einsetzen nur eine M3x12
Schraube.
