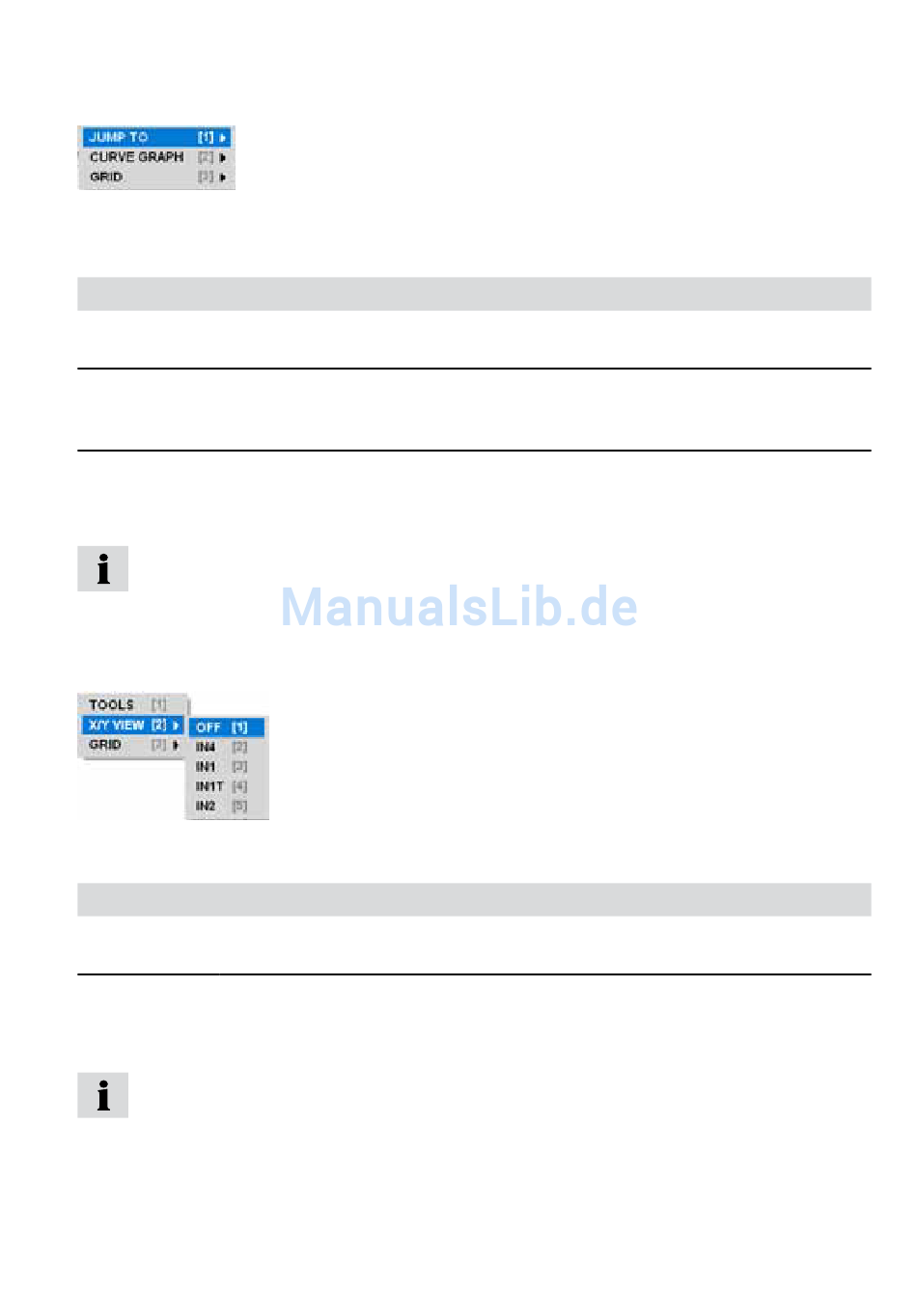

Untermenü CURVE - TOOLS - OPTIONS
Untermenü OPTIONS: Darstellung von Minimal-/Maximalwerten und der Gitternetzli-
nien
Element
Beschreibung
JUMP TO
Wählen Sie JUMP TO, um zum Minimum- (MIN) oder Maximumwert
(MAX) zu wechseln.
CURVE
Wählen Sie CURVE GRAPH, um zwischen der Darstellung der
GRAPH
aktuellen Messwerte (ACT) oder der Minimum- (MIN) oder Maximum-
(MAX) -Werte zu wechseln.
GRID
Hier können Sie die Gitternetzlinien im Hintergrund der Kurvendarstel-
lung ein- (ON) und ausblenden (OFF).
Die Werte des Minimums/Maximums werden in der Informationszeile angezeigt.
Untermenü CURVE - X/Y-VIEW
Untermenü X/Y View: Sensoren als Datenquelle für die x- und die y-Achse
Element
Beschreibung
OFF
Wählen Sie OFF, um in die Darstellung der x-Achse als Zeitachse
zurückzukehren.
IN4, IN1,
Wählen Sie einen Kanal als Messwertquelle für die x-Achse.
IN1T, IN2
Das Untermenü X/Y-VIEW kann beispielsweise für die Darstellung einer Bela-
stungskennlinie (p/Q-Diagramm) verwendet werden.
V1.0/12.09
Menübeschreibung
79
