4.4
Sensoren ohne Sensorkennung
Es gibt zwei Möglichkeiten, Sensoren ohne Sensorkennung an das Messgerät anzu-
schließen:
1 Direkter Anschluss: Sensoren ohne Sensorkennung werden am Analogeingang IN4/5
des ersten optionalen Inputmoduls oder am Analogeingang IN9/10 des zweiten optio-
nalen Inputmoduls angeschlossen.

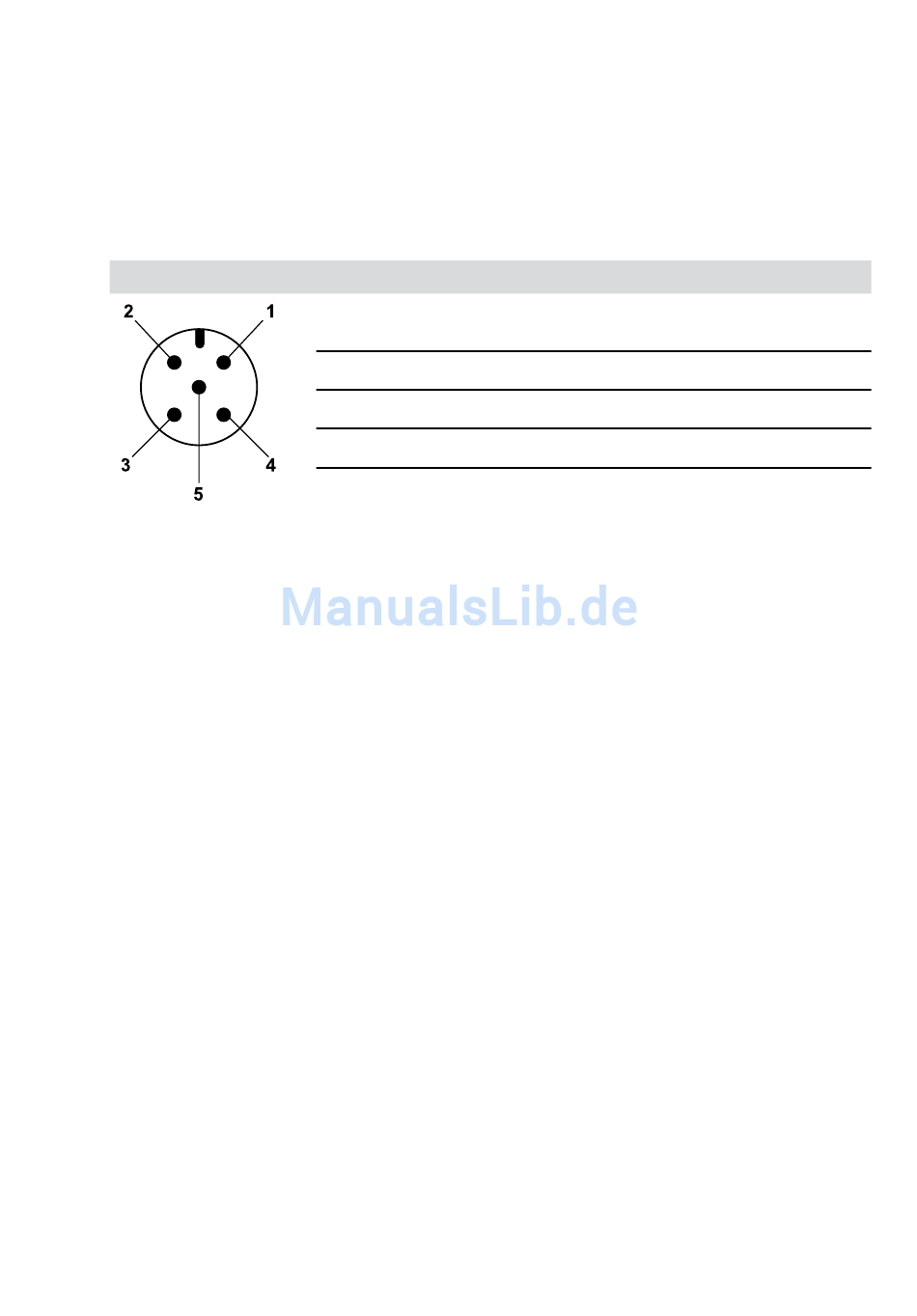

Pinbelegung bei Sensoren ohne Sensorkennung
2 Die zweite Möglichkeit des Anschlusses von Sensoren ohne Sensorkennung ist die
Verwendung eines Adapters. Dieser Adapter wird zwischen dem Sensor ohne Sen-
sorkennung und dem Anschluss für Analogsensoren mit automatischer Sensorken-
nung (IN1-3, IN6-8) angeschlossen.
► Weitere Informationen über den Anschluss von Sensoren ohne Sensorkennung mit-
hilfe des Adapters entnehmen Sie der Bedienungsanleitung des Strom-/Spannungs-
konverters.
Führen Sie nach dem Anschluss von Sensoren ohne Sensorkennung im Hauptmenu
(Untermenü INPUT) Einstellungen für den elektrischen Anschluss und das erwartete Si-
gnal entsprechend den Eigenschaften des angeschlossenen Sensors durch.
► Informationen zum Untermenü INPUT erhalten Sie im Abschnitt „Menü SENSOR" im
Kapitel „Menübeschreibung".
V1.0/12.09
Pin-Nummer
Pin-Belegung
Pin 1
+Ub, Versorgungsspannung der Sen-
soren IN4/5 und IN9/10
Pin 2
Messsignal IN4 / IN9
Pin 3
GND, für IN4 / IN9
Pin 4
Messsignal IN5 / IN10
Pin 5
GND, für IN5 / IN10
Anschluss Eingänge/Ausgänge
19
