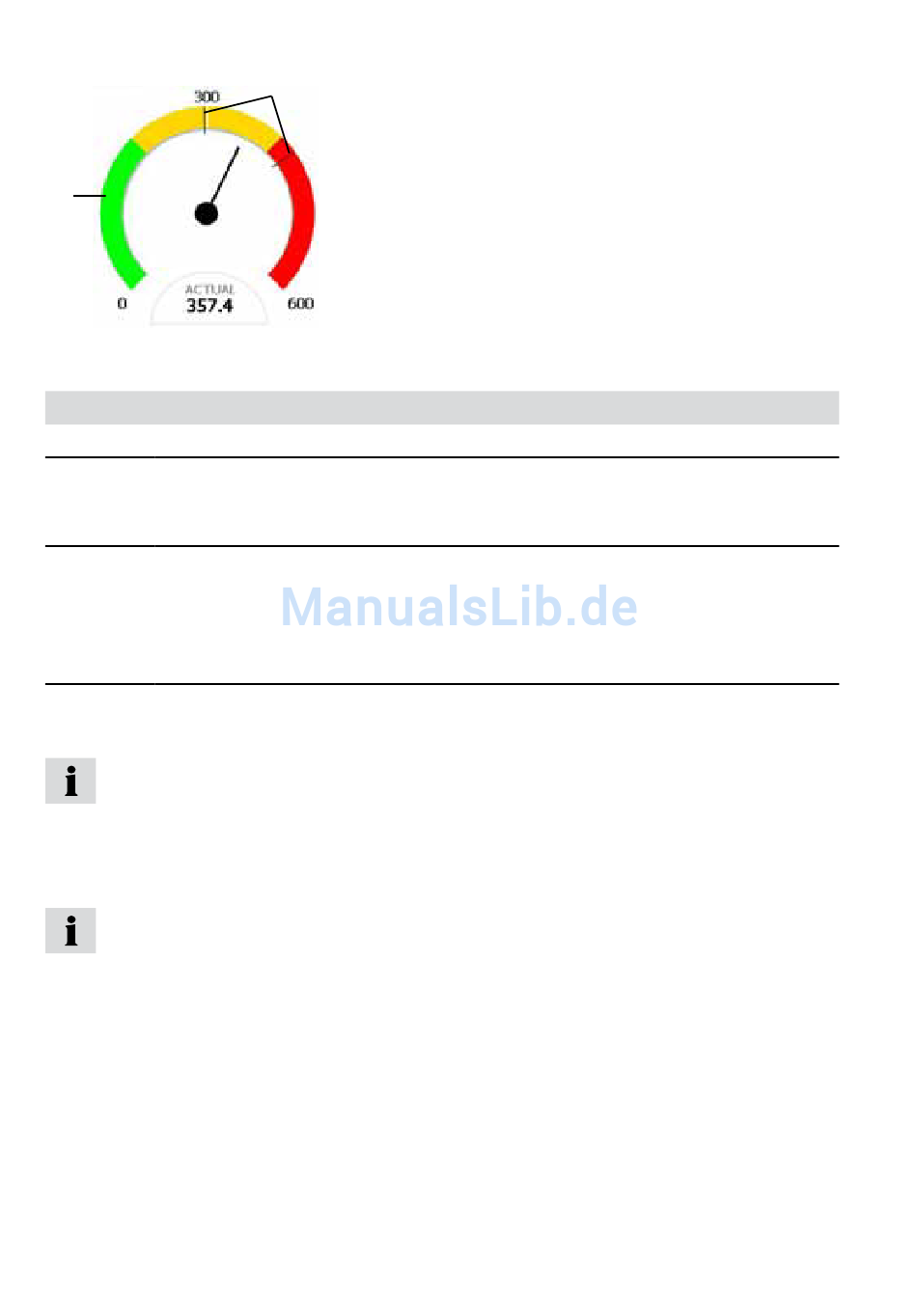

Fenster VIEW - BAR GRAPH, Detailansicht Zeigerinstrument
Element
Beschreibung
A
Messbereich für diesen Kanal (z.B. 0 bis 600).
B
Schleppzeiger. Der linke Schleppzeiger zeigt den Minimalwert, der rechte
Schleppzeiger den Maximalwert der aktuellen Messung an.
Die Position der Schleppzeiger wird in Echtzeit aktualisiert.
C
Anzeige der Normal-, Warn- und Alarmbereiche von Messwerten für den
Kanal.
Grün
Gelb
Rot
D
Aktueller Messwert, Zeigerdarstellung.
Die Warn- und Alarmbereiche für jeden Kanal können im Menü EDIT eingestellt
werden.
► Weitere Informationen dazu erhalten Sie im Abschnitt „Menü EDIT - Untermenü
VIEWS".
Die Schleppzeiger für den Maximal- und Minimalwert können im Menü RESET
zurückgesetzt werden.
68
B
C
D
Normalbereich von Messwerten für den Kanal.
Warnbereich von Messwerten für den Kanal.
Alarmbereich von Messwerten für den Kanal.
