Menübeschreibung
A
B

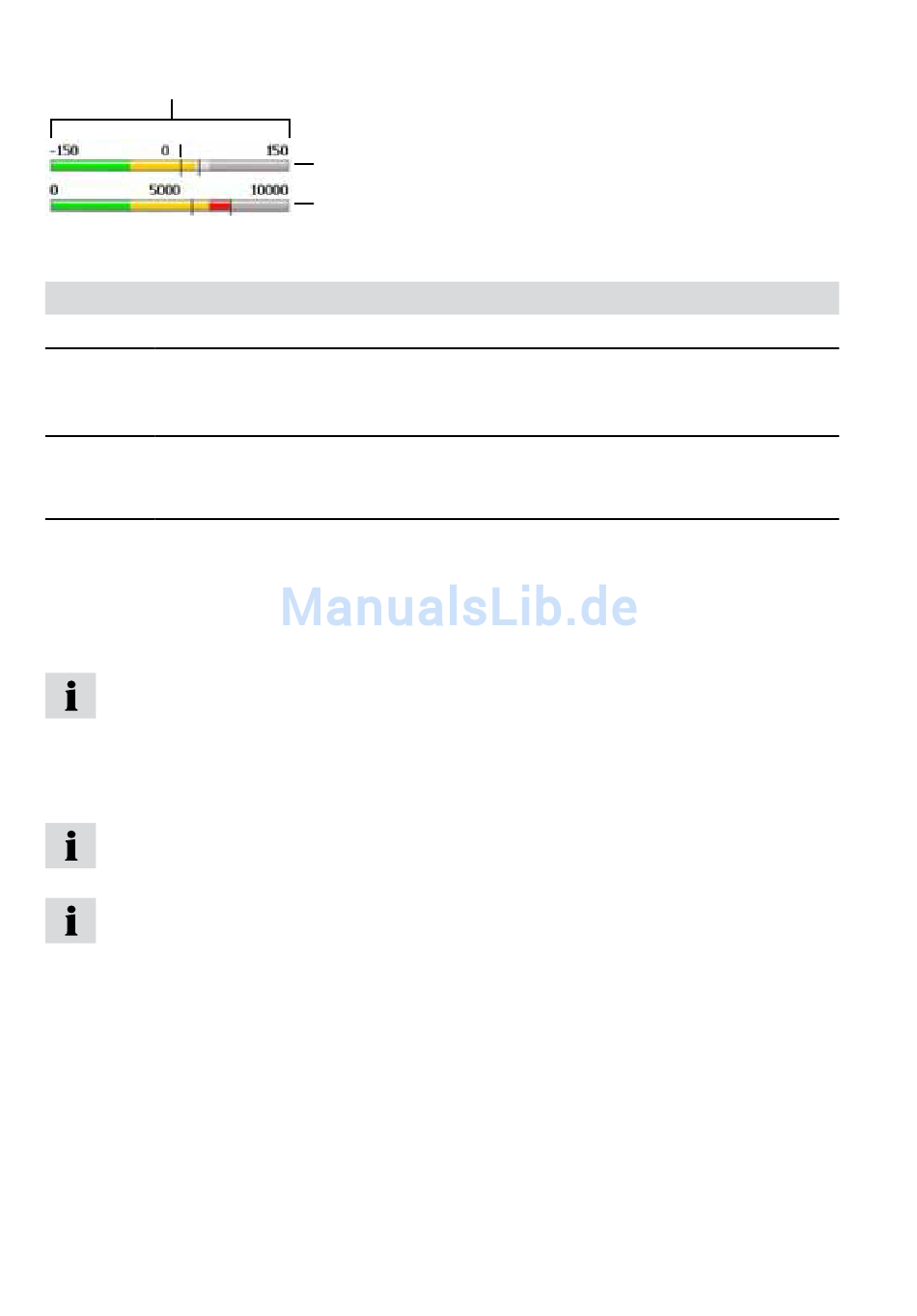

Fenster VIEW - BAR GRAPH, Detailansicht Balkendiagramm
Element
Beschreibung
A
Messbereich für diesen Kanal (z.B. -150 bis 150).
B
Schleppzeiger. Der linke Schleppzeiger zeigt den Minimalwert, der rechte
Schleppzeiger den Maximalwert der aktuellen Messung an.
Die Position der Schleppzeiger wird in Echtzeit aktualisiert.
C
Anzeige der Normal- (grau), Warn- (hellgrau) und Alarmbereiche (dun-
kelgrau) als Vorschau auf diese drei Bereiche, die bei Erreichen der
jeweiligen Grenze farbig angezeigt werden.
D
Anzeige der Normal- (grün), Warn- (gelb) und Alarmbereiche (rot) von
Messwerten für den Kanal.
Sobald Messwerte in den Warn- und Alarmbereich fallen, färbt sich der
Balken gelb bzw. rot.
Die Warn- und Alarmbereiche für jeden Kanal können im Menü EDIT eingestellt
werden.
► Weitere Informationen dazu erhalten Sie im Abschnitt „Menü EDIT - Untermenü
VIEWS".
Die Schleppzeiger für den Maximal- und Minimalwert können im Menü RESET
zurückgesetzt werden.
Sind mehr als acht Kanäle aktiv, können diese mit Hilfe der Pfeiltasten angezeigt
werden.
66
C
D
V1.0/12.09
