8.2.3 Menü EDIT - Untermenü SET CALC
Im Untermenü SET CALC können Sie bis zu vier Rechenkanäle definieren, um Berech-
nungen mit den Messwerten anderer Kanäle durchzuführen. Dazu können mathema-
tische Formeln aus einer Datenbank ausgewählt werden. Die Datenbank enthält For-
meln zur Berechnung von Summe, Differenz, Volumen und Leistung.

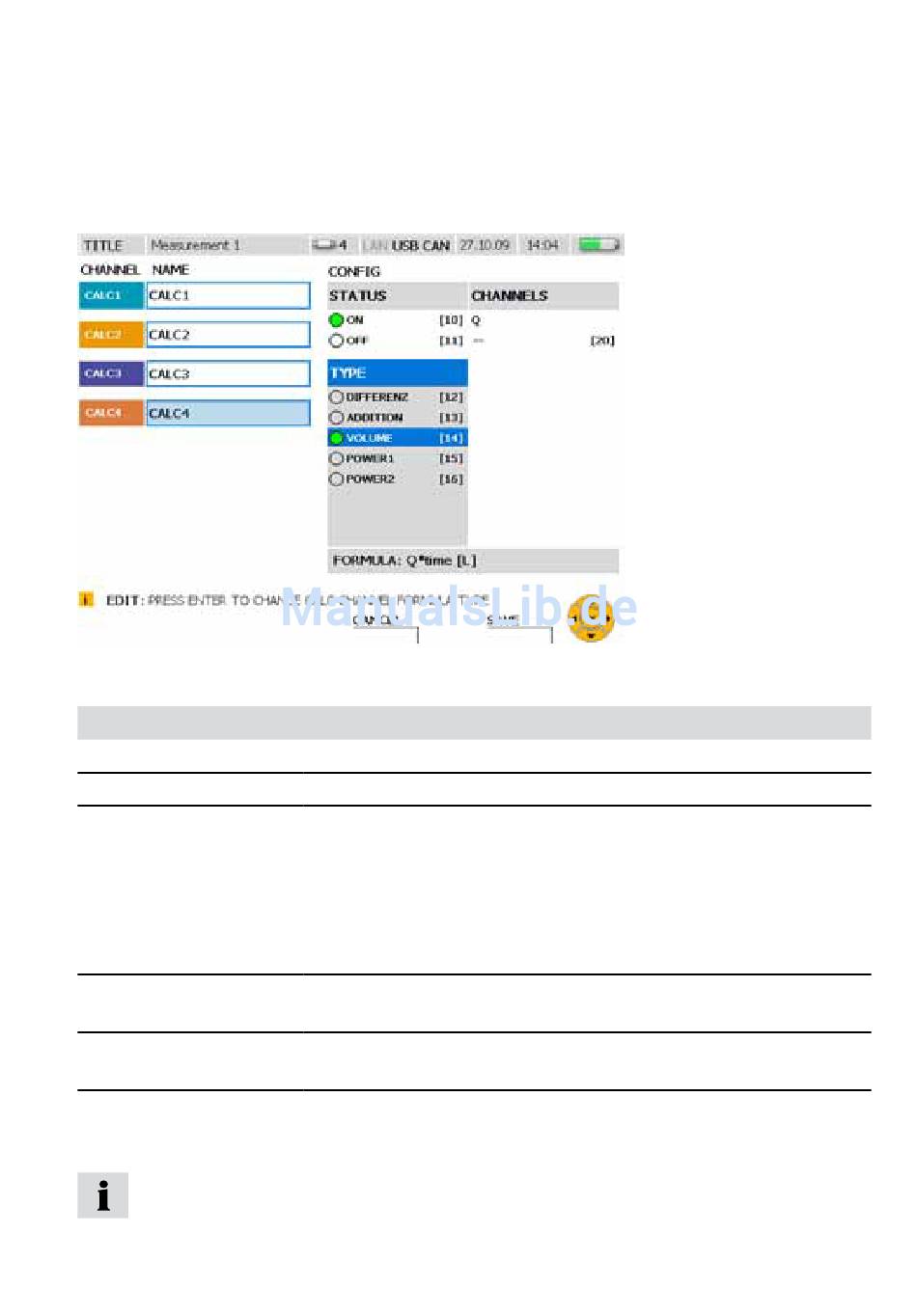

Fenster EDIT - SET CALC
Element
CHANNEL
NAME
CONFIG STATUS
CONFIG TYPE
CONFIG CHANNELS
FORMULA
Rechenkanäle können nicht untereinander verknüpft werden.
V1.0/12.09
Beschreibung
Rechenkanal-Bezeichnung und Nummer.
Geben Sie einen Namen für den Rechenkanal ein.
Wählen Sie ON oder OFF.
ON = Rechenkanal wird in der Anzeige dargestellt. Wäh-
rend einer Speichermessung werden die berechne-
ten Werte gespeichert. Bei einer Online-Messung
werden die berechneten Werte übertragen.
OFF = Rechenkanal wird deaktiviert.
Wählen Sie eine Formel aus (z.B. zur Berechnung des
Volumens).
Wählen Sie die Kanäle, die einen Wert (hier Q) in die Be-
rechnung übergeben.
Mathematische Darstellung der ausgewählten Formel (z.B.
Q*time).
Menübeschreibung
59
