Anschluss Eingänge/Ausgänge
Basisgerät
max 20 mA
GND

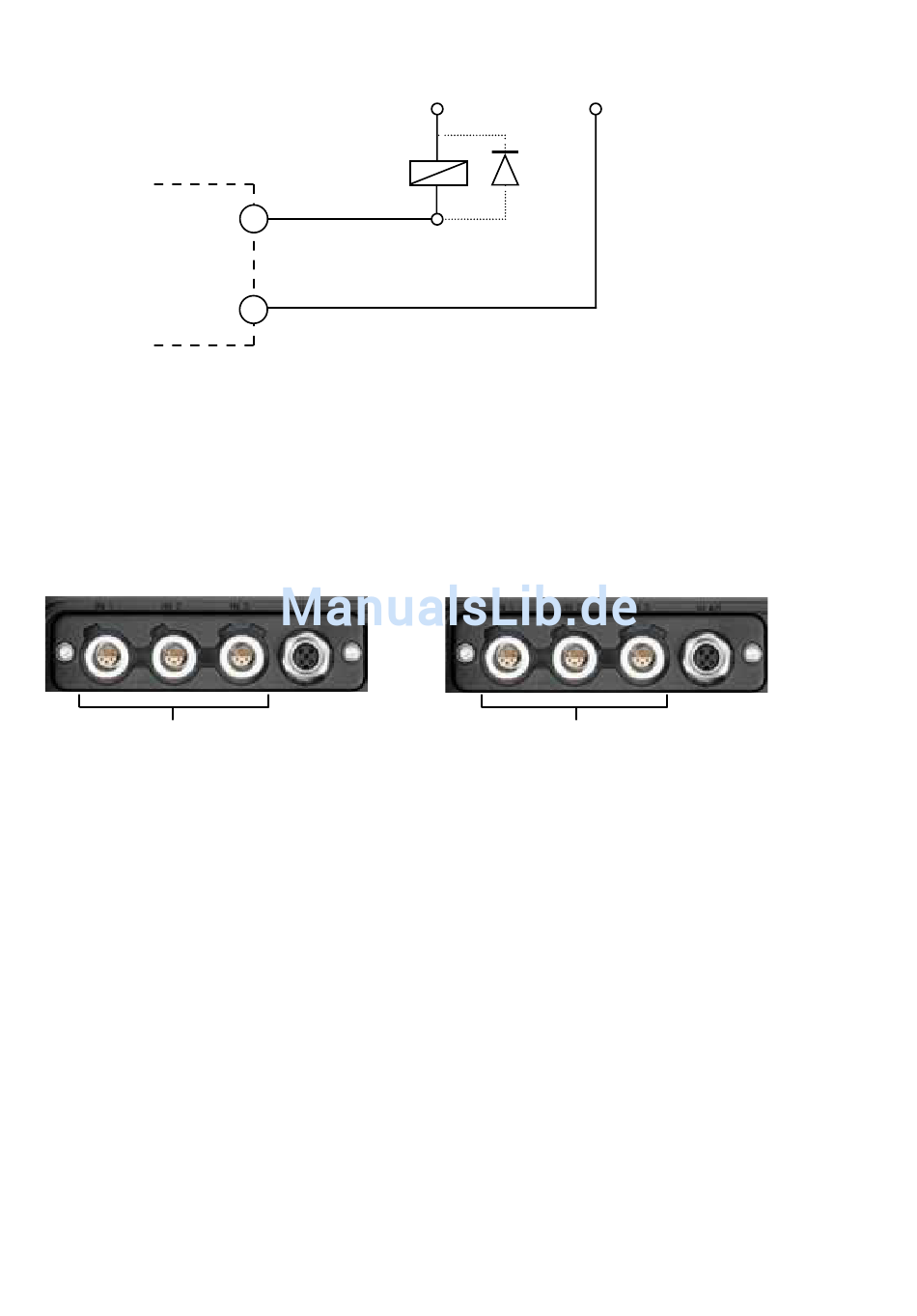

Anschlussbeispiel für D-OUT
4.3
Analogsensoren mit automatischer Sensorkennung
Analogsensoren mit automatischer Sensorkennung werden an den Analogeingängen
IN1 bis IN3 des ersten optionalen Inputmoduls und IN6 bis IN8 des zweiten optionalen
Inputmoduls angeschlossen.
+
IN 1 IN 2 IN 3
1k
GND
A
A Analoganschlüsse IN1-IN3
Das Messgerät erkennt automatisch die Einheit und den Messbereich des Analogsen-
sors. Daher müssen im Messgerät keine Einstellungen vorgenommen werden.
18
+
3
4
1
2
+
7 – 24V
+
7 – 24V
IN 6 IN 7 IN 8
B
B Analoganschlüsse IN6-IN8
GND
GND
V1.0/12.09
