Informationen zu Messtypen und Speichervarianten
Start/Stopp-
Bedingung
LEVEL
WINDOW
122
Erläuterung

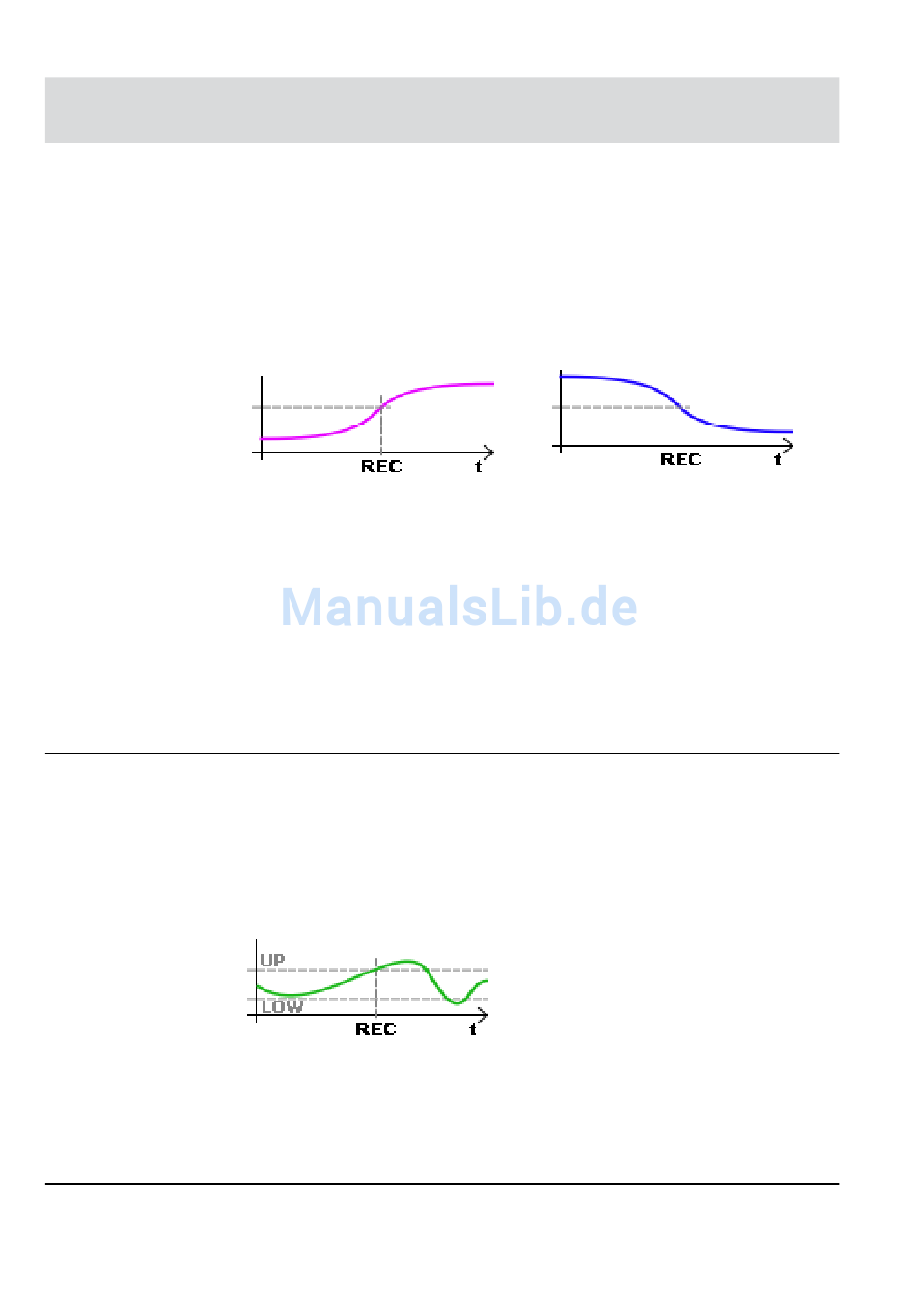

Wird ein Grenzwert unter- oder überschritten, startet die Mess-
wertspeicherung. Wählen Sie einen Kanal (INPUT) und den
Grenzwert (LEVEL) aus und stellen Sie eine steigende oder fal-
lende Flanke (SLOPE) ein. Der Grenzwert muss sich innerhalb
des Messbereichs des ausgewählten Kanals befinden.
Überschreiten des Grenz-
wertes:
Wird die Messung gestar-
tet, während zunächst die
Messwerte des ausgewählten
Kanals über dem Grenzwert
liegen, muss erst mindestens
ein Messwert unterhalb des
Grenzwertes auftreten und
dann der Grenzwert überschrit-
ten werden, um die Messwert-
speicherung zu starten.
Wird ein vorgegebener Grenzbereich verlassen, startet die
Messwertspeicherung. Wählen Sie einen Kanal (INPUT) sowie
den oberen (UP) und den unteren (LOW) Grenzwert des Mess-
bereichs aus. Der Grenzbereich muss sich innerhalb des Mess-
bereichs des ausgewählten Kanals befinden. Der obere Grenz-
wert muss größer als der untere Grenzwert gewählt werden.
Liegen die Messwerte des Kanals beim Start der Messung zu-
nächst außerhalb des Grenzbereiches, erfolgt keine Messwert-
speicherung. Erst wenn ein Messwert innerhalb des Grenzbe-
reiches auftritt und darauf folgend der Grenzbereich verlassen
wird, startet die Messwertspeicherung.
Unterschreiten des Grenz-
wertes:
Wird die Messung gestar-
tet, während zunächst die
Messwerte des ausgewählten
Kanals unter dem Grenzwert
liegen, muss erst mindestens
ein Messwert oberhalb des
Grenzwertes auftreten und
dann der Grenzwert unter-
schritten werden, um die Mess-
wertspeicherung zu starten.
V1.0/12.09
