8.3.4 Menü VIEW - Untermenü GAUGE
In der Ansicht GAUGE werden die aktuellen Messwerte von 2 Kanälen in einer Zeiger-
instrumentenansicht auf dem Display angezeigt. Zusätzlich werden weitere Informati-
onen für jeden Kanal angezeigt. Die Zeigerinstrumentenansicht enthält Informationen
zum Messbereich, zum aktuellen Messwert, zu Minimum- und Maximumwerten sowie
zur Einteilung des Gesamtmessbereichs in 3 Bereiche (grün: zulässiger Bereich, gelb:
Warnbereich, rot: Alarmbereich).

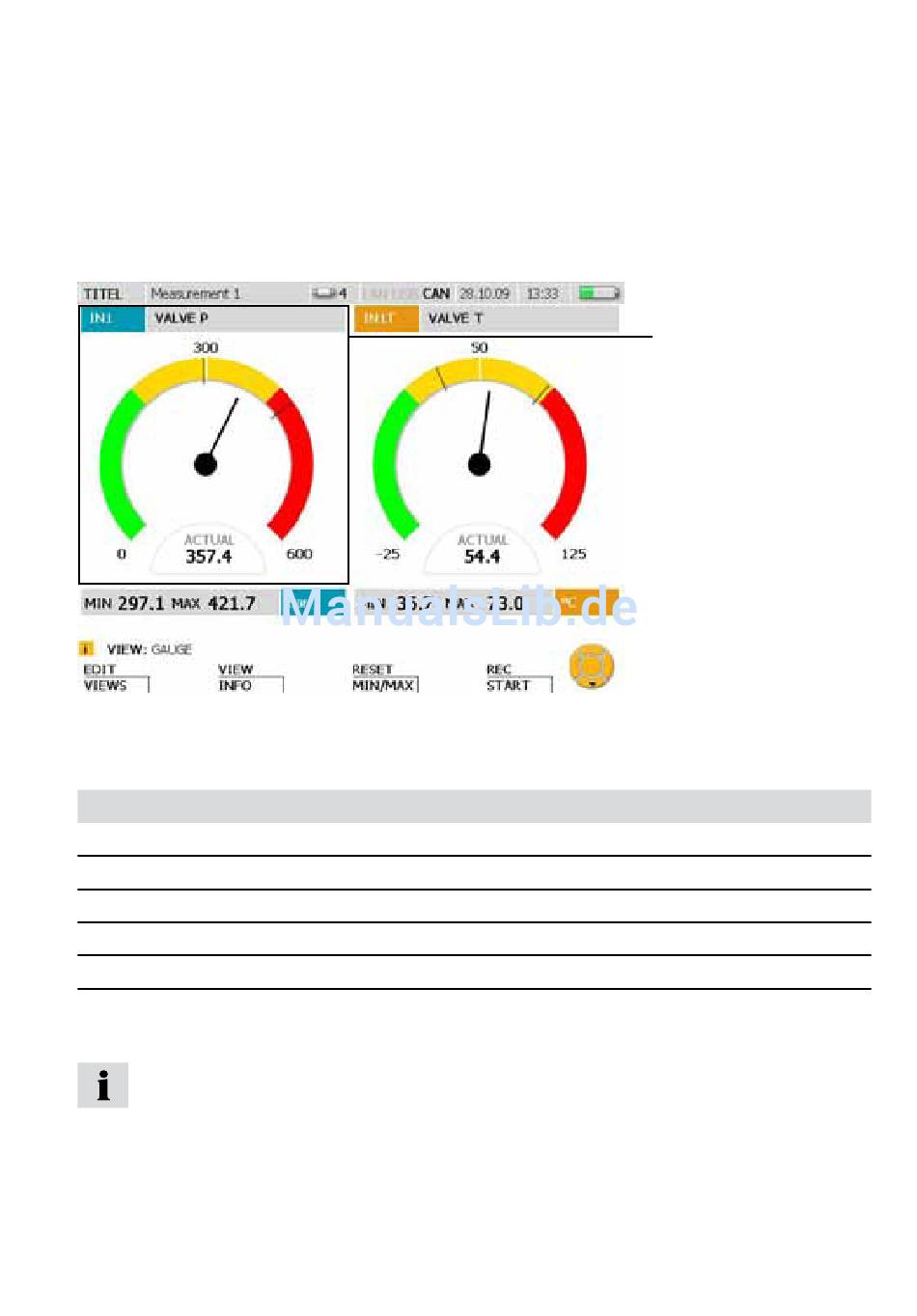

Fenster VIEW - GAUGE
A Anzeigebereich für einen Kanal.
Element
Beschreibung
IN1
Bezeichnung des aktiven Kanals (Eingang / Ausgang).
VALVE P
Name des Kanals.
ACTUAL
Aktueller Messwert, numerische Anzeige.
MIN
Niedrigster Wert der aktuellen Messung.
MAX
Höchster Wert der aktuellen Messung.
bar
Messeinheit.
Sind mehr als zwei Kanäle aktiv, können diese mit Hilfe der Pfeiltasten angezeigt
werden.
V1.0/12.09
Menübeschreibung
A
67
