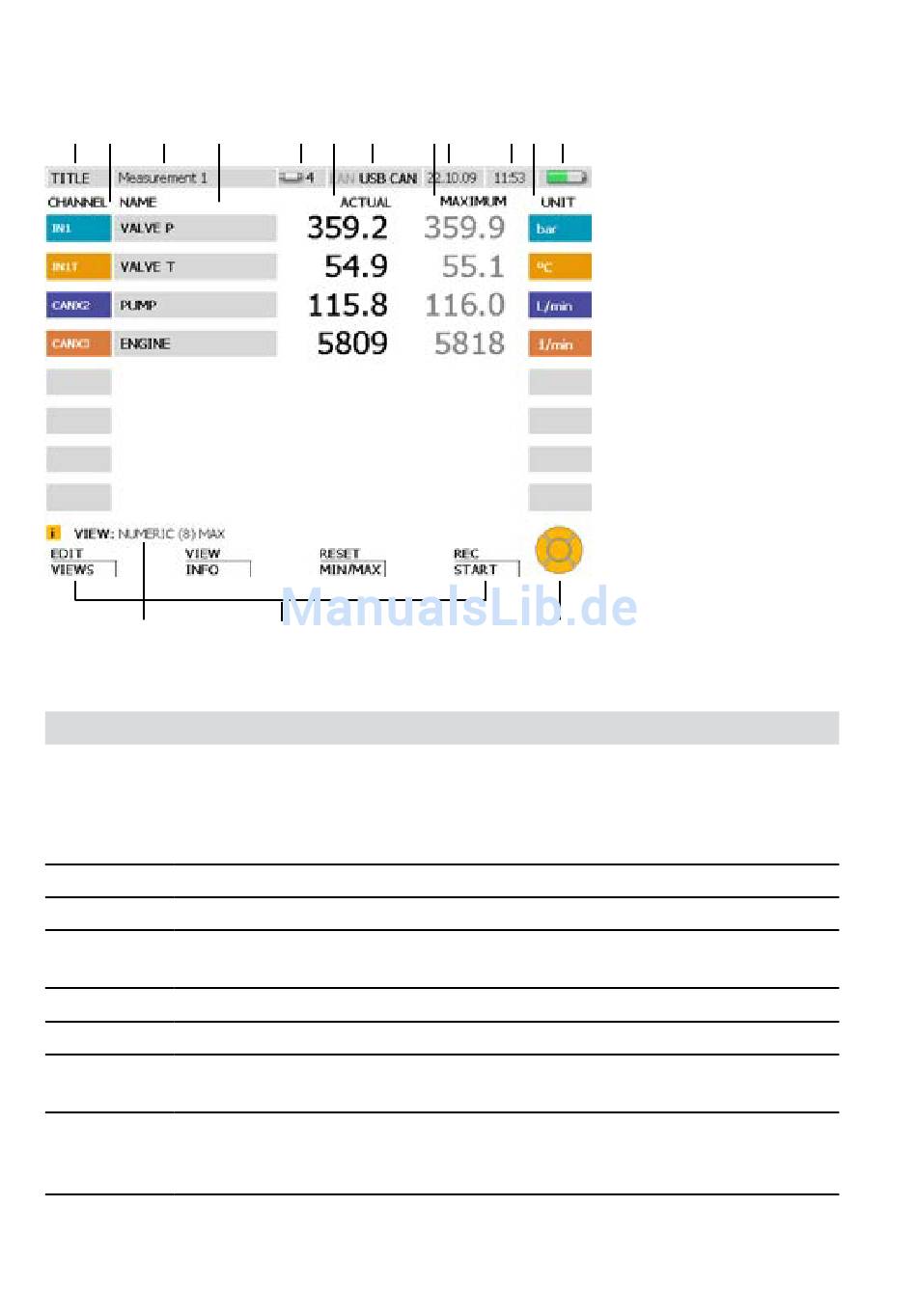

Aufbau des Displays
A B
C
D
M
Display-Anzeige
Element
Beschreibung
A
TITLE: Zeigt an, dass eine Einzelmessung durchgeführt wird.
Oder:
PROJECT: Zeigt an, dass ein Projekt inklusive Projektparameter gela-
den ist und durchgeführt wird.
B
Bezeichnung der aktiven/angeschlossenen Kanäle mit Farbzuordnung.
C
Name der Messung oder des Projekts.
D
Name des Kanals (bei CAN-Bus Sensoren zunächst die Seriennummer
des Sensors).
E
Anzahl der aktiven Kanäle.
F
Aktueller Messwert des Kanals.
G
Zeigt an, welche Schnittstellen (LAN, USB, CAN) aktiv sind.
Schwarz: aktiv, grau: nicht aktiv.
H
Wählbare Darstellungsvarianten: Maximal- oder Minimalwert, der im
Laufe der aktuellen Messung aufgetreten ist, oder Messbereichsendwert
(MAXIMUM, MINIMUM, FS).
