Anschluss Eingänge/Ausgänge
Der Anschluss ermöglicht einen schnellen und sicheren Anschluss durch Aufstecken und
90°- bis 180°-Drehung der Steckverbindung.

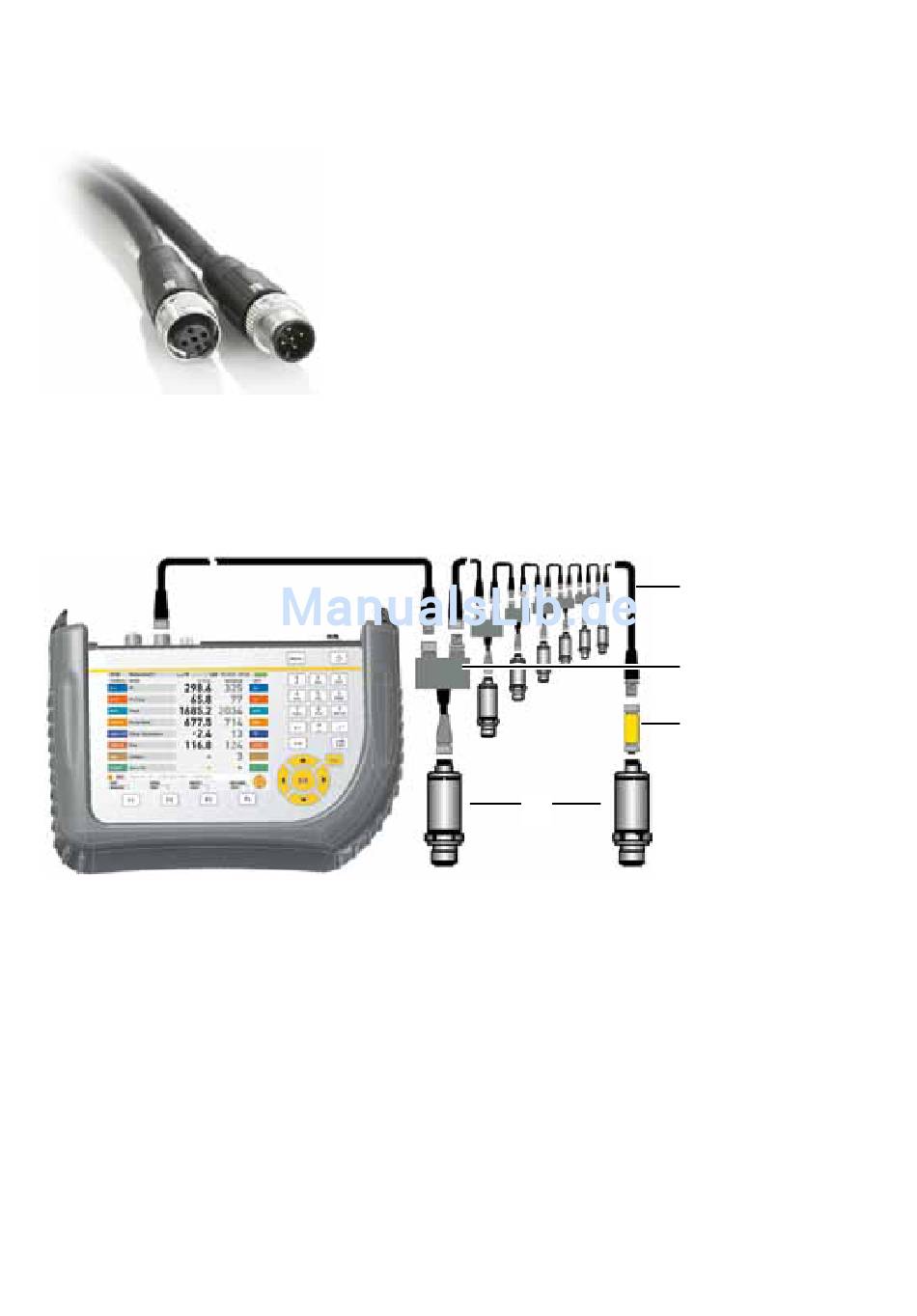

Der Anschluss von CAN-Bus Sensoren an das Messgerät ist vorzugsweise in der fol-
genden Reihenfolge durchzuführen:
1 Anschluss der Sensoren an der Applikationsseite (hydraulischer Anschluss).
2 Verkabelung der Sensoren.
A Anschlusskabel
B Y-Verteiler
C Abschlusswiderstand
D CAN-Sensor
3 Anschluss des Buskabels an das eingeschaltete Handmessgerät.
4 Nach durchgeführtem Suchlauf erscheinen die Messwerte der angeschlossenen
Sensoren bzw. Signalgebern.
► Weitere Informationen über den Anschluss von CAN-Bus Sensoren entnehmen Sie
der Bedienungsanleitung zum CAN-Bus Sensor.
16
A
B
C
D
V1.0/12.09
