Bedienung
Schließen Sie die analogen Sensoren einzeln an. Bei einer Messung mit CAN-Bus
Sensoren verbinden Sie das Anschlusskabel, an dem die CAN Sensoren ange-
schlossen sind, mit dem Messgerät. Das Fenster LOAD PROJECT stellt Ihnen einen
Soll-Ist-Vergleich der Sensorkanäle zur Verfügung.

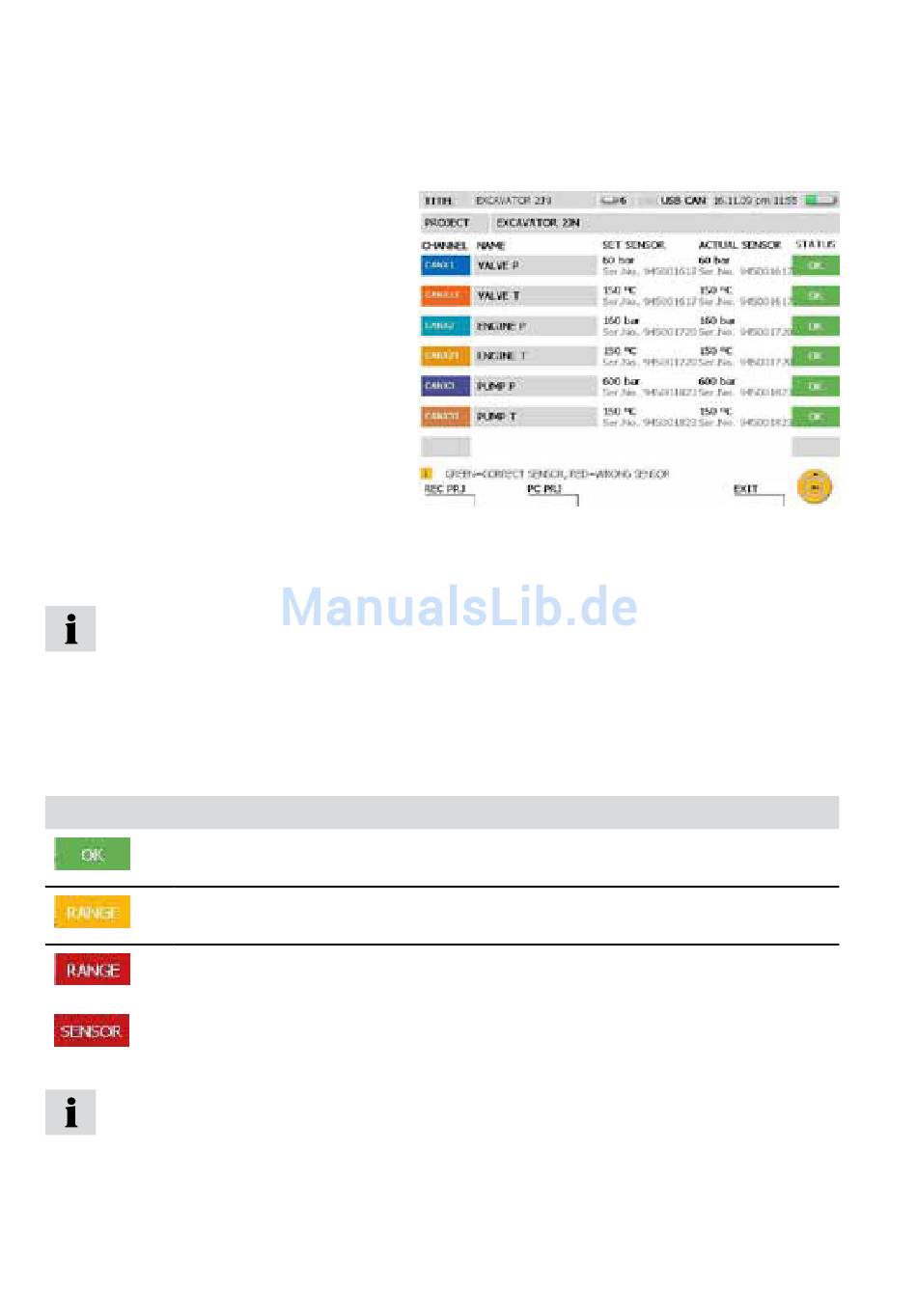

Angezeigt werden:
• Kanalname
• Im Projekt vorgegebener Sensor-
typ SET SENSOR zum Kanal
• Angeschlossener Sensor ACTUAL
SENSOR zum Kanal
• Status des Sensorkanals
Überprüfen sie nach jedem Sensoranschluss, ob die Verbindung funktioniert und ob der
richtige Sensor angeschlossen wurde.
Mit der Funktion PC PRJ (F2-Taste) wird das Messgerät für eine Online-Projekt
Messung mit dem PC vorbereitet. Dabei ist das aufgerufene Projekt geladen.
Wird die F2-Taste gedrückt, wartet das Messgerät auf die im PC gestartete PC
Analysesoftware, um eine Messung zu starten.
In der Sensorliste des Projekts wird durch ein farbiges Statusfeld angegeben, ob der
jeweils angeschlossene Sensor mit den festgelegten Parametern übereinstimmt:
Farbe
Beschreibung
Der aktuelle Sensor und der Messbereich entsprechen den festge-
legten Einstellungen.
Der Messbereich des aktuellen Sensors ist größer als der voreinge-
stellte Messbereich.
Der Messbereich des aktuellen Sensors ist kleiner als der voreinge-
stellte Messbereich
oder der Typ des aktuellen Sensors stimmt nicht mit dem im Projekt
angegebenen Typ überein.
Werden in einem Projekt Analogsensoren ohne Sensorkennung verwendet, steht
in der Sensorliste kein Eintrag im Bereich ACTUAL SENSOR und es wird auch
keine farbliche Kennung für die Übereinstimmung der Parameter angegeben.
