Menübeschreibung
Menü SENSOR - Untermenü VADC MODULE
Im Untermenü VADC MODULE können Einstellungen für Sensoren ohne automatische
Sensorkennung und für Signalgeber verändert werden. Sensoren und Signalgeber sind
jeweils mittels eines Strom-/Spannungskonverters an das Messgerät anzuschließen.

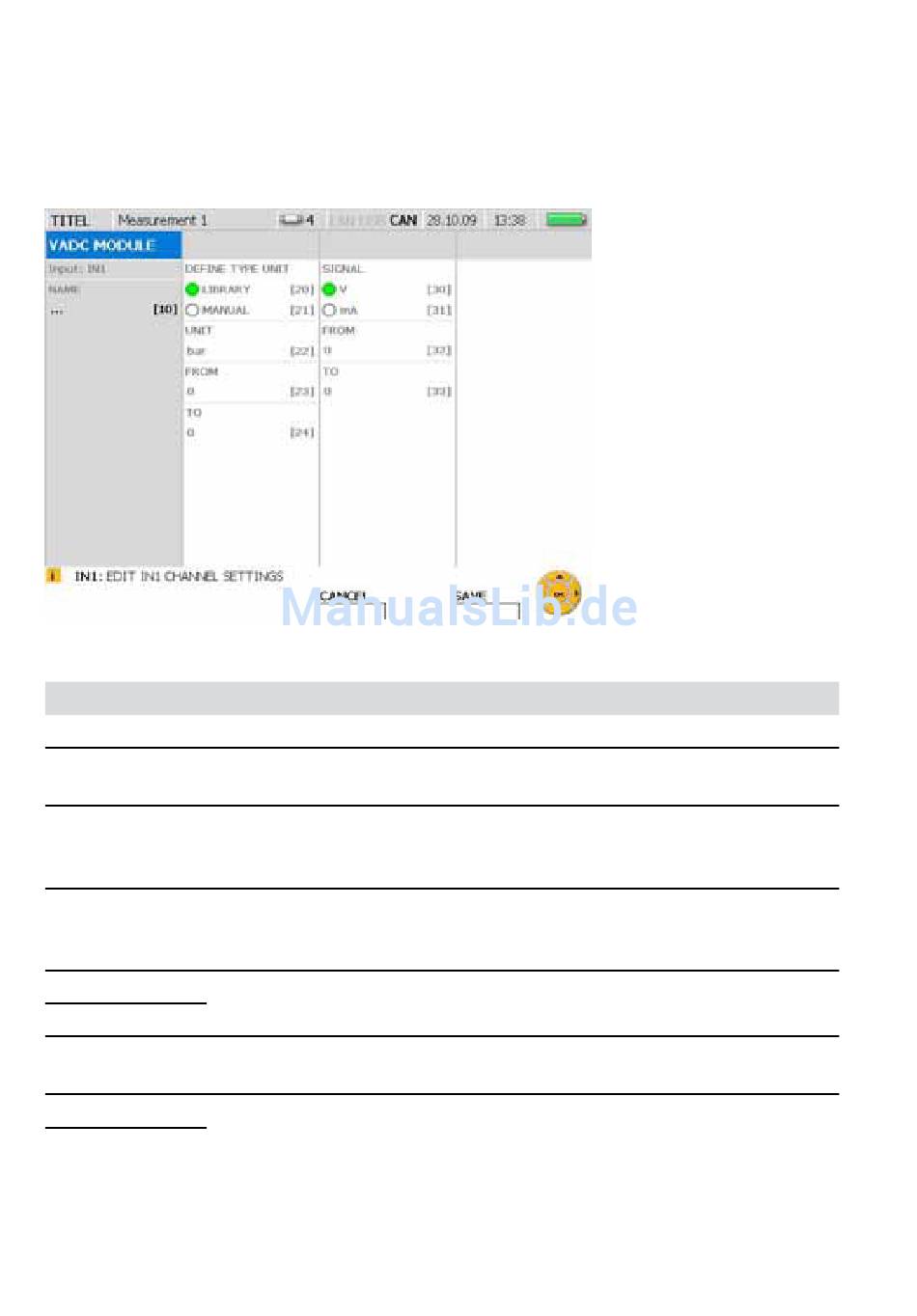

Fenster VADC MODULE
Element
Funktion
INPUT: IN1
Anzeige des ausgewählten Kanals (IN1 bis IN3 und IN6 bis IN8).
NAME
Geben Sie dem Kanal einen Namen. Namen dürfen maximal 16
Zeichen lang sein.
DEFINE TYPE
Wählen Sie LIBRARY, wenn Sie eine Einheit aus der Bibliothek
UNIT
auswählen möchten. Wählen Sie MANUAL, wenn Sie eine andere
Bezeichnung für eine Einheit angeben möchten.
UNIT
Wählen Sie eine Einheit aus (LIBRARY-Modus) oder geben Sie
eine Einheit ein (MANUAL-Modus). Die Bezeichnung der Einheit
darf maximal 5 Zeichen lang sein.
FROM
Geben Sie unter FROM den Beginn und unter TO den Endwert des
Messbereichs des angeschlossenen Signalgebers ein.
TO
SIGNAL
Wählen Sie im Feld SIGNAL entsprechend dem Signaltyp des
Signalgebers V oder mA aus.
FROM
Geben Sie unter FROM den Spannungs- bzw. Stromwert für den
Beginn des Messbereichs und unter TO den Spannungs- bzw.
TO
Stromwert für das Ende des Messbereichs des angeschlossenen
Signalgebers ein.
48
V1.0/12.09
