8.3.3 Menü VIEW - Untermenü BAR GRAPH
In der Ansicht BAR GRAPH werden die aktuellen Messwerte von bis zu acht Kanälen
gleichzeitig numerisch auf dem Display angezeigt. Zusätzlich werden Messwert-Informa-
tionen für jeden Kanal in einem dynamischen Balkendiagramm angezeigt. Das Balkendi-
agramm enthält Informationen zum Messbereich, zum aktuellen Messwert, zu Minimum-
und Maximumwerten sowie zur Einteilung des Gesamtmessbereichs in 3 Bereiche (grün:
zulässiger Bereich, gelb: Warnbereich, rot: Alarmbereich).

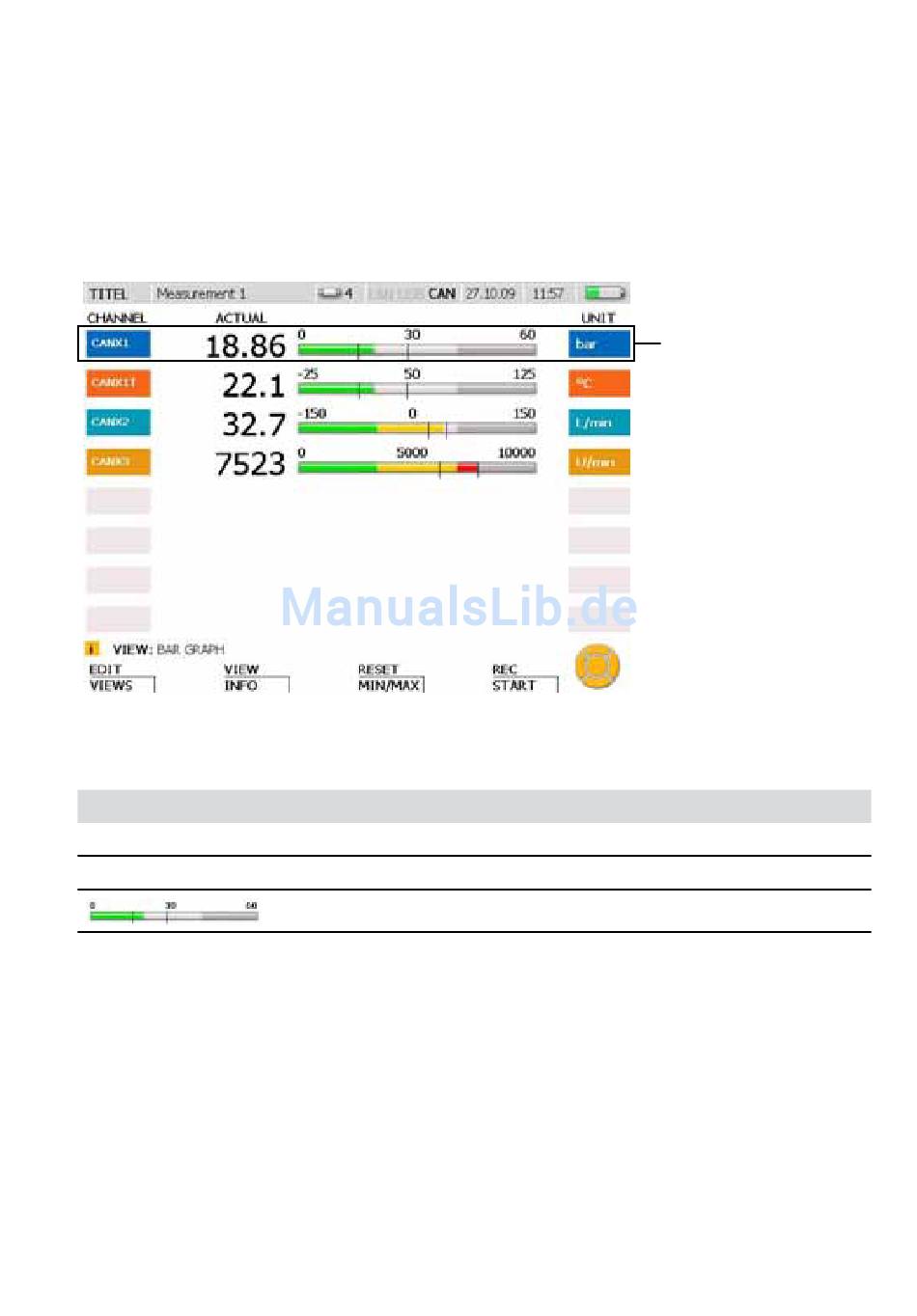

Fenster VIEW - BAR GRAPH
A Anzeigebereich für einen Kanal.
Element
CHANNEL
ACTUAL
UNIT
V1.0/12.09
Beschreibung
Bezeichnung des aktiven Kanals (Eingang / Ausgang).
Aktueller Messwert.
Dynamisches Balkendiagramm.
Messeinheit.
Menübeschreibung
A
65
